10

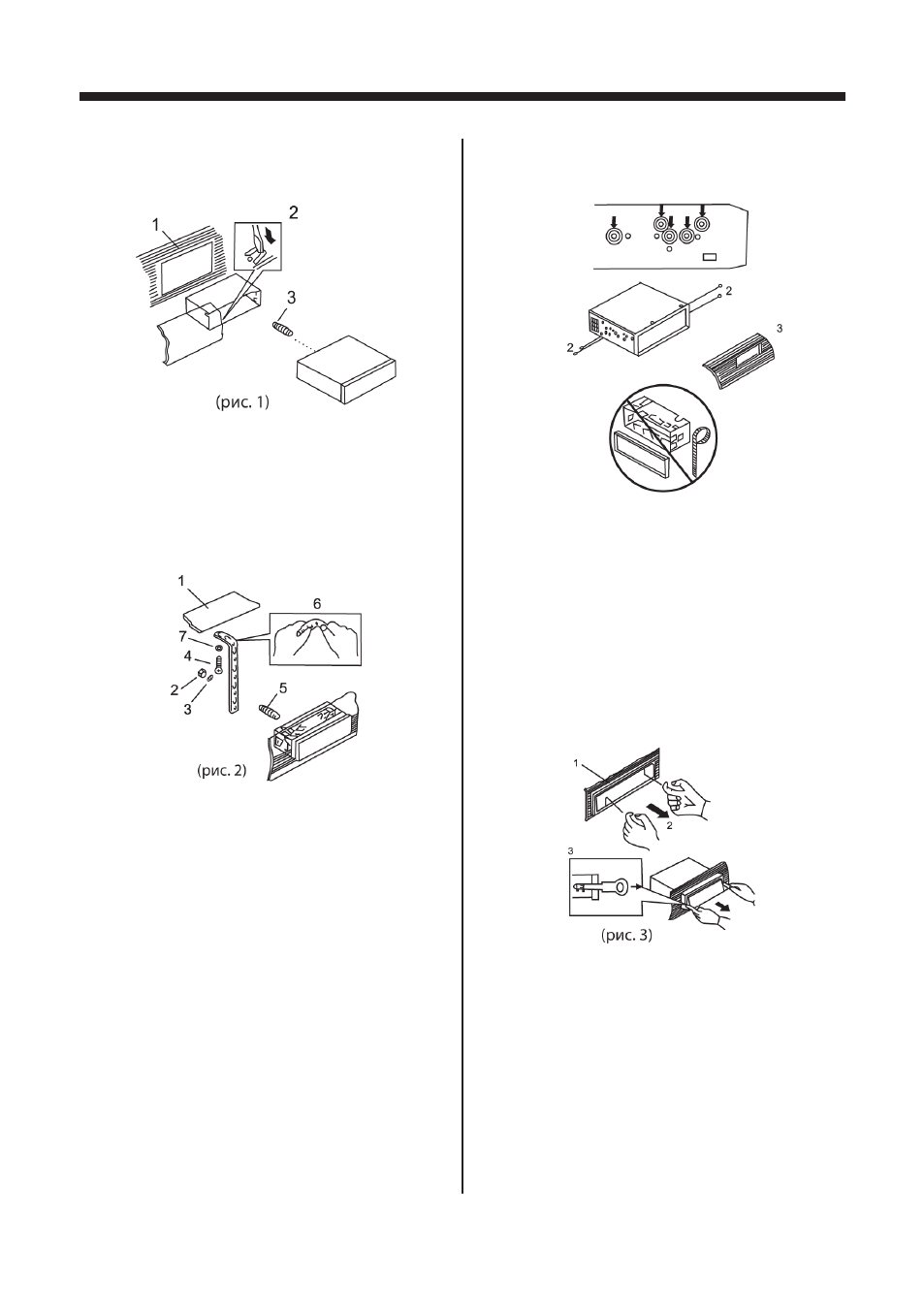

Фронтальный/тыловой монтаж
Фронтальный монтаж (Метод А)
1. Приборная панель
2. Установочная рама. Вставьте установоч
ную раму (без приемника) в отсек при
борной панели и отогните «язычки» при
помощи отвертки (см. рис.1).
3. Винт.
1. Приборная панель
2. Гайка (5 мм)
3. Пружинная шайба
4. Винт (5х25 мм)
5. Винт
6. Металлическая скоба. Прикрепите ско
бу к монтажному болту в тыловой части
ресивера. При необходимости изогните
металлическую скобу.
7. Шайба
Тыловой монтаж (Метод Б)
Установка при помощи кронштейнов.
1. Выберите позицию, при которой винто
вые отверстия кронштейнов и винтовые
отверстия ресивера совпадут, и закрепи
те ресивер при помощи
винтов (5х5 мм)
с каждой стороны.
2. Винт
3. Приборная панель
Порядок извлечения аппарата
1. Обрамление
2. Снимите обрамление, отогнув его верх
ний край и потянув его на себя.
3. Вставьте до упора ключи, входящие в
комплект монтажных частей, в пазы на
боковых поверхностях передней панели.
Извлеките ресивер из рамы, потянув его
на себя.
Пор Ядо К УсТано ВКи и иЗВЛеЧени Я реси Вера
