-8-
Внимание:
- Перед тем, как окончательно установить
ресивер, подключите электропроводку
временно и убедитесь, что аппарат и вся
аудио система работают должным обра-
зом.
- Для правильной установки используйте
только комплектующие, поставляемые с
аппаратом. Использование других ком-
плектующих может повлечь за собой не-
исправность.
- Проконсультируйтесь с вашим дилером,
если для установки необходимо про-
сверлить отверстия или произвести дру-
гие изменения в автомобиле.
- Установите ресивер, таким образом,
чтобы он не мешал водителю и не повре-
дил пассажира в случае внезапной оста-
новки.
- Угол наклона передней стороны ресиве-
ра не должен превышать 30°.
- Не устанавливайте ресивер в местах
попадания прямых солнечных лучей или
горячего воздуха из отопителя, а так же
в запыленных и загрязненных местах и
местах с сильной вибрацией.
- Перед установкой аппарата снимите пе-
реднюю панель.

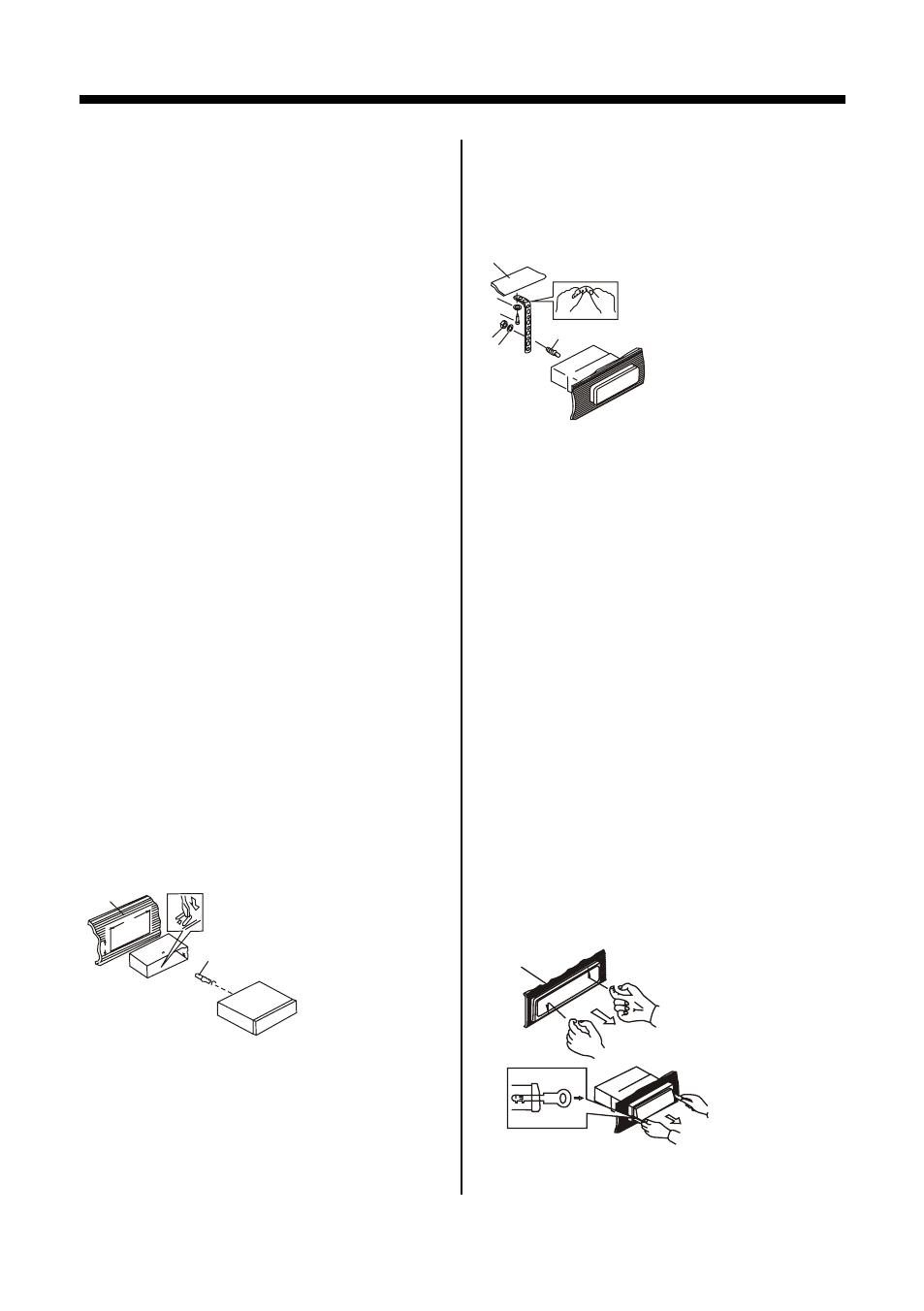

Порядок установки
182
53
1
2
3
1. Приборная панель
2. Язычки
Вставьте установочную рамку (без реси-
вера) в отсек приборной панели и отогни-
те «язычки» при помощи отвертки. Не все
«язычки» подходят под размер приборной
панели автомобиля, выберите наиболее
подходящие.
3. Винт
1
7
4
2
3
5
6
1. Приборная панель
2. Гайка (5 мм)
3. Пружинная шайба
4. Винт (5х25 мм)
5. Винт
6. Металлическая скоба
Закрепите тыловую часть ресивера при по-
мощи металлической скобы. При необхо-
димости изогните её.
7. Шайба
Порядок извлечения
А) Обрамление
Б) Снимите обрамление, отогнув его верх-
ний край и потянув его на себя
В) Вставьте до упора ключи, входящие в ком-
плект поставки ресивера, в пазы на боковых
поверхностях передней панели. Извлеките
ресивер из рамки, потянув его на себя.
a
b
c
ПОРЯДОК УСТАНОВКИ И ИЗВЛЕЧЕНИЯ РЕСИВЕРА
