5

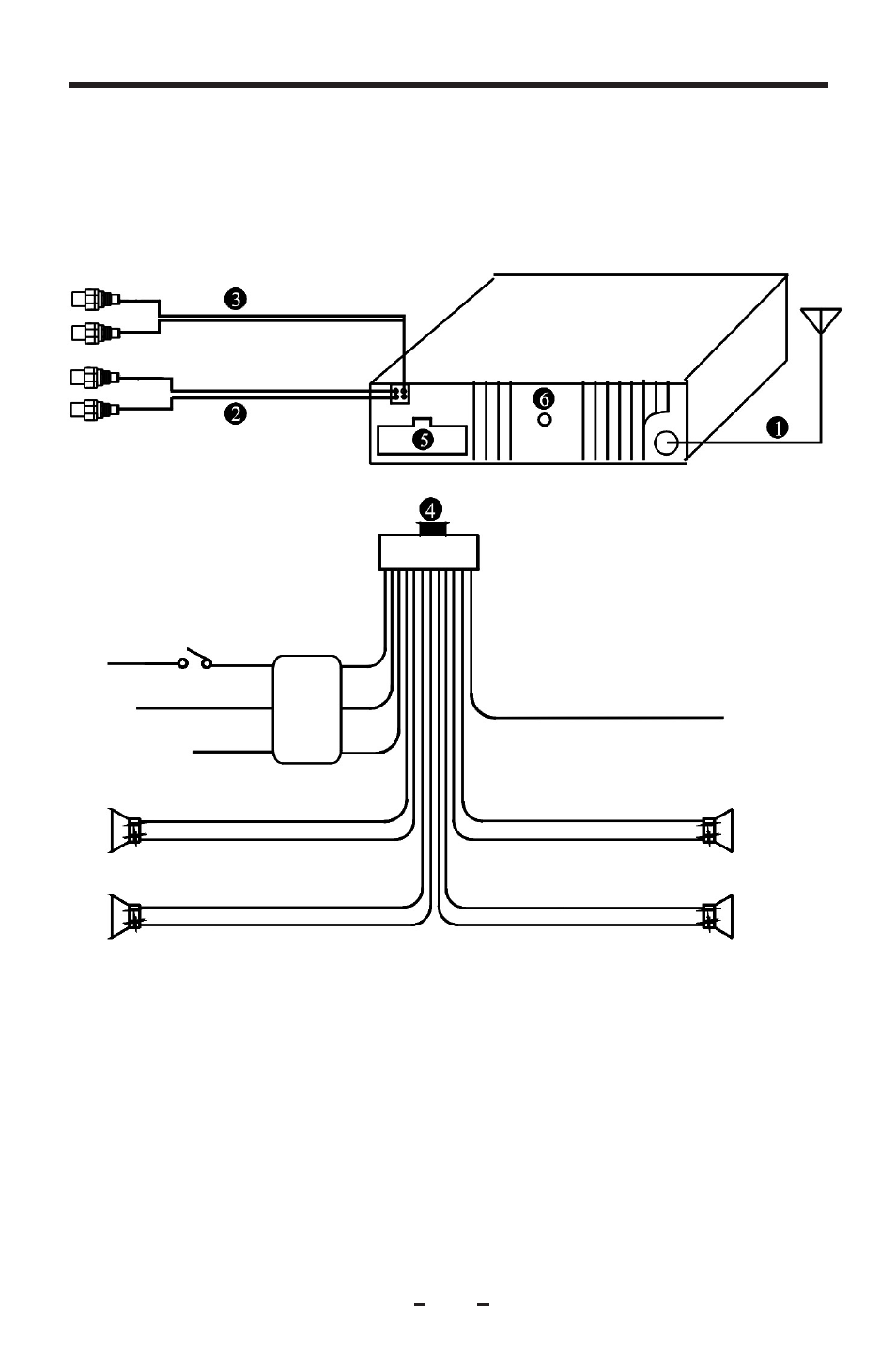

П О Д С О Е Д И Н Е Н И Я
1. Антенна
2. Линейный выход 1
3. Линейный выход 2
4. Входной разъем («папа»)
5. Выходной разъем («мама»)
6. Винтовые отверстия
Линейный выход 1
Л (белый)
Л (белый)
П (красный)
П (красный)
Антенна
Красный
Синий
Антенна
+12В
Задний
правый
громко
говоритель
Передний
правый
громко
говоритель
Задний
левый
громко
говоритель
12В
Масса
Передний
левый
громко
говоритель
Фиолетовый/черный
Фиолетовый
Серый/черный
Серый
Белый
Черный/белый
Зеленый
Зеленый/черный
Желтый
Зажигание
Черный
Фильтр
питания
Линейный
выход 2
