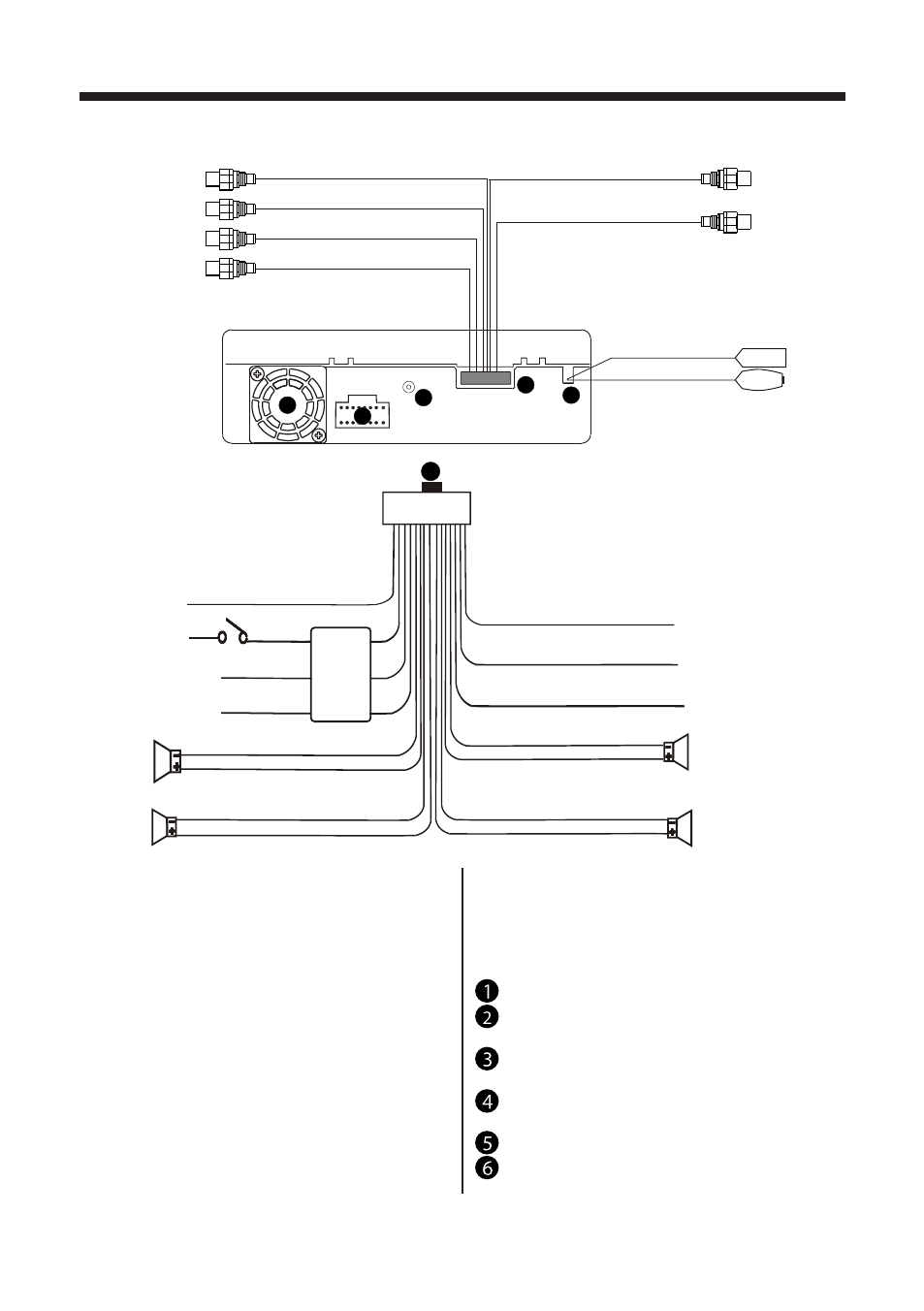

1) видео выход 2
2) видео выход 1
3) выход задних каналов
4) выход передних каналов
5) выход на сабвуфер
6) вход для камеры заднего вида
7) вход для антенны радиоприемника
8) вход для тв антенны (опция)
9) сигнал заднего хода
10) Зажигание
11) Питание +12 в
12) масса
13) Задний левый громкоговоритель
14) Передний левый громкоговоритель
15) Передний правый громкоговоритель 16) Задний правый громкоговоритель
17) управление антенной
18) Подсветка кнопок управления
19) сигнал включения ручного тормоза
Гнездо антенны
выходной разъем (штекер) с провода-
ми питания и динамиков
выходной разъем (гнездо) для подклю-
чения питания и динамиков
место крепления задней части аппара-
та к корпусу
Фиксатор крепления электропроводки
вентилятор
-10-
ПорЯдоК УсТаноВКи
2
3
4
5
6
1
1)
2) 5)
6)
7)
8)
9)
10)
11)
12)
13)
14)
16)
17)
18)
19)
15)
3)
4)
Серый провод с желтым разъемом
Серый провод с желтым разъемом
Светло-серый провод
с красным и белым разъемами
Оранжевый
Красный
Желтый
Черный
Зеленый/черный
Зеленый
Белый/черный
Белый Серый
Серый/черный
Фиолетовый
Фиолетовый/черный
Синий
Розовый
Коричневый
Коричневый провод
с коричневым разъемом
Коричневый провод
с желтым разъемом
Темно-серый провод
с красным и белым разъемами
Подсоединения
