Страница 17
Примечание:
1. Сопротивление динамиков должно быть 4 Ом.
2. Никогда не соединяйте автомобильную антенну с проводом заземления.
ПРЕДУПРЕЖДЕНИЕ:
Для избежания возгорания аппарата во время выполнения подсоединения обязательно
следуйте дальнейшему руководству по подсоединению проводов:
1. Подсоедините провод с массой (Черный)
2. Соедините все провода громкоговорителей с антенным проводом (Синий)
-17-
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ · MCD-795MPU

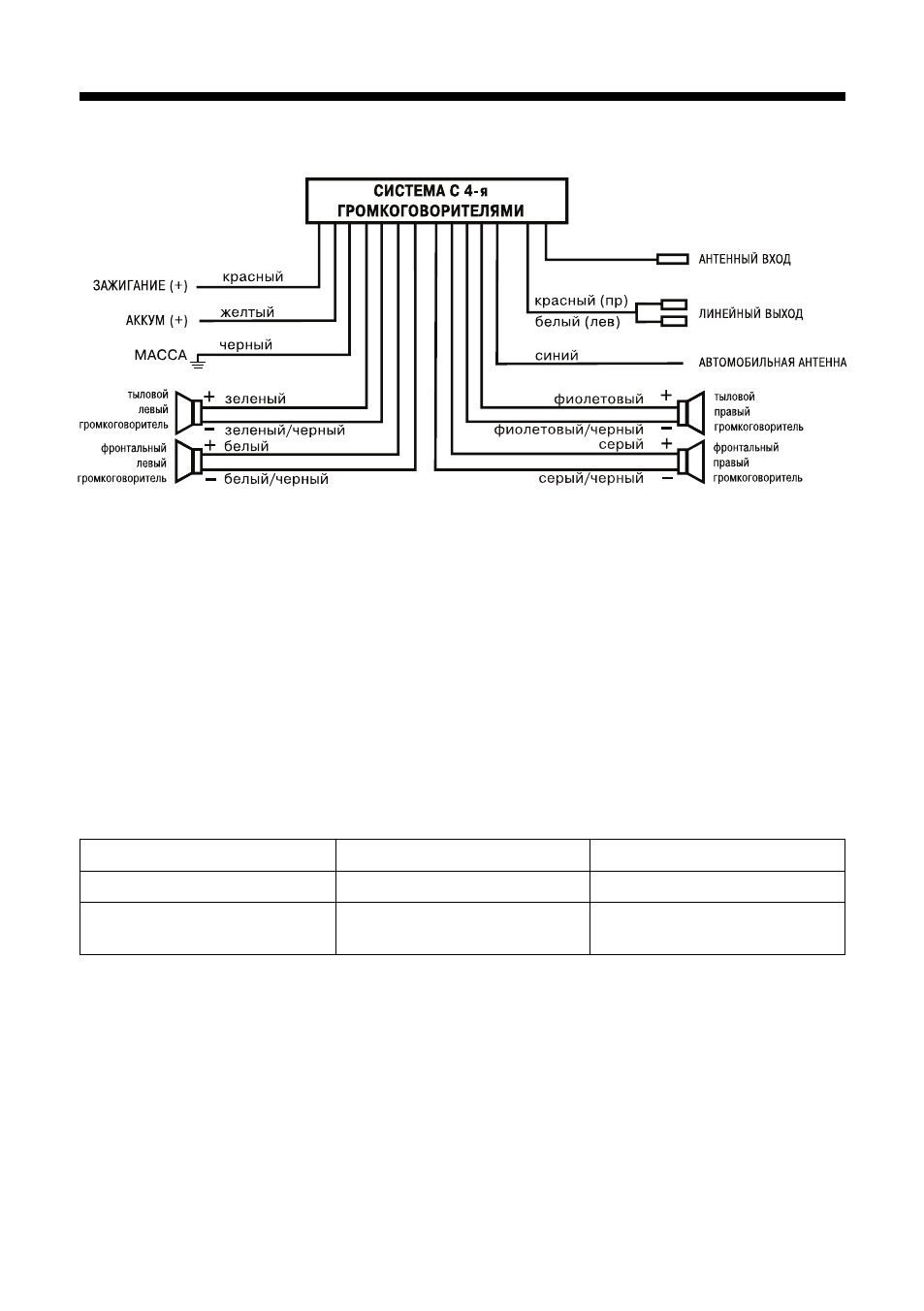

ПОДСОЕДИНЕНИЯ
Левый громкоговоритель
Правый громкоговоритель
Передний громкоговоритель
Белый (+), Белый/Черный (-)
Серый (+), Серый/Черный (-)
Задний громкоговоритель
Зеленый (+), Зеленый/Чер-
ный (-)
Фиолетовый (+), Фиолето-
вый/Черный (-)
3. RCA выход (Красный - правый, Белый - левый)
4. Соедините Предохранитель (Желтый) с Зажиганием Красный
