8 Инструкция по установке и переоборудованию
Изготовитель постоянно работает над совершенство-
ванием всех типов и моделей. Поэтому просим Вас
принять к сведению возможные изменения в форме,
оборудовании и технической части.
Вставка в кухонную секцию
1
Насадочный шкаф
2
Холодильноморозильный
прибор
3
Кухонный шкаф
4
Стена
Рис. U: Прибор может быть встроен в кухонную секцию.
Для оптимального расположения в зависимости от высоты
секции можно поместить на прибором
1
насадочный шкаф.
При комбинировании с обычными кухонными шкафами
(глубиной макс. 580 мм) устройство можно установить
непосредственно рядом с кухонным шкафом, рис. U
3
. Дверь
устройства выступает по сторонам на 34 мм и по центру
устройства на 50 мм относительно передней стенки кухонного
шкафа. Поэтому ее можно свободно открывать и закрывать.
Важно для вентиляции:
– На задней стенке дополнительного шкафчика должен
быть вентиляционный канал глубиной не менее 50 мм
по всей ширине этого шкафа.
– Площадь вентиляционного отверстия под нижней
панелью должна быть не менее 300 см 2 .
– Чем больше площадь вентиляционного отверстия, тем
меньше электроэнергии потребляет устройство при работе.
Если устройство установлено на шарнирах у стены, рис. U
4
,
то расстояние между устройством и стеной должно быть не
менее 36 мм. Настолько выступает ручка при открытой дверце.
Информация об изготовителе
Liebherr Hausgeräte Marica EOOD
BG 4202 Радиново, обл. Пловдив
Болгария
9 Информация об изготовителе
Внешние размеры прибора указаны на рис. S.
Не устанавливать прибор бок о бок с другим холодильным
агрегатом. Важно избежать появления конденсата и возни-
кающих неисправностей.

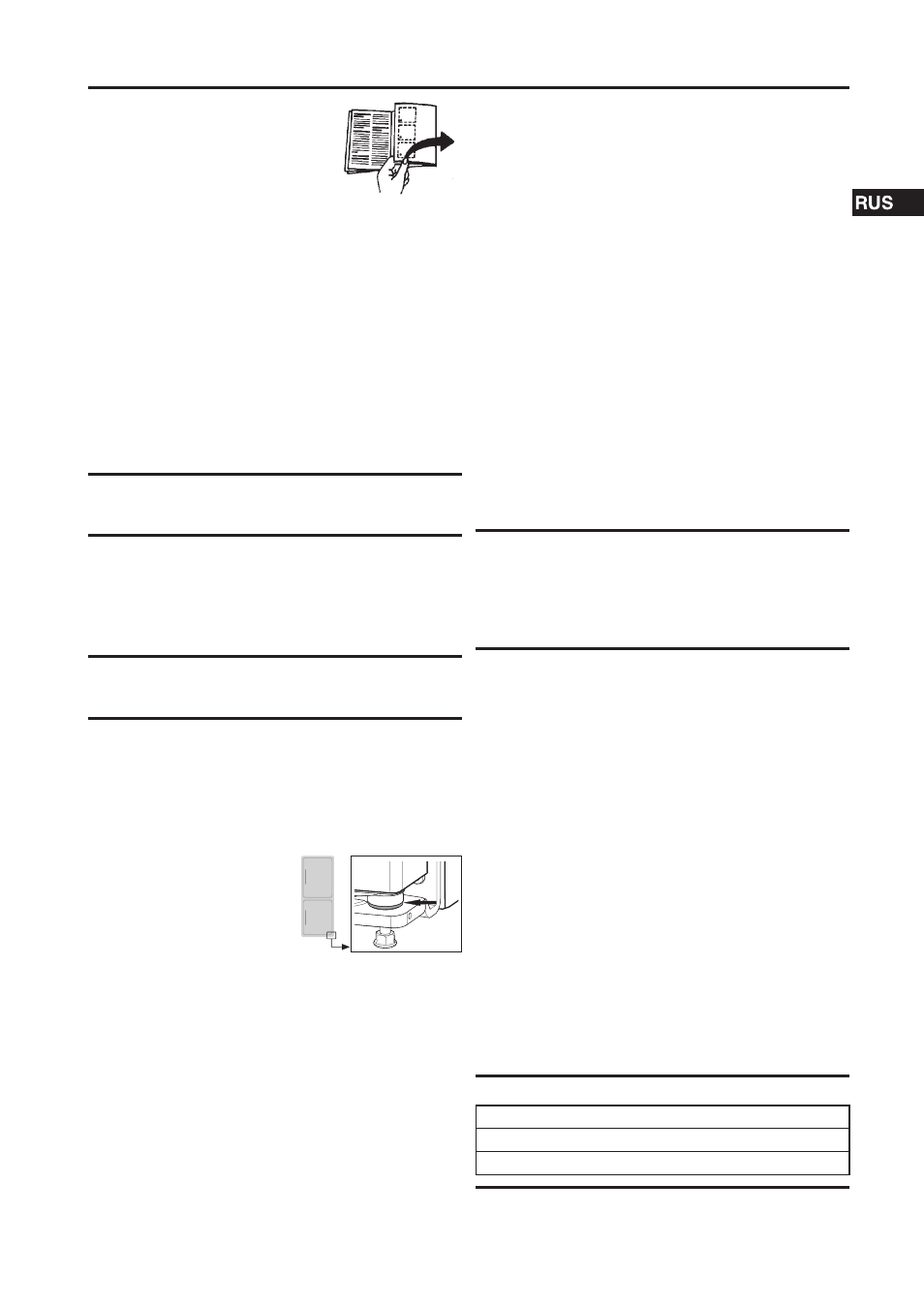

Перед продолжением чтения
откройте страницу сзади, содер-
жащую рисунки.
Перевешивание двери
При необходимости можно изменить направление
открывания двери.
Убедитесь, что подготовлен следующий инструмент:
- Torx® 25
- Torx® 15
- Отвертка
- При необходимости аккумуляторный шуруповерт
- При необходимости привлеките второго человека для
монтажной работы
- Прилагаемый торцевой ключ SW 2
Снятие верхней двери
- Закройте верхнюю дверь.
- Потяните крышку Fig. 1 (1) вперед и вверх.
- Снимите крышку Fig. 1 (2).
ОСТОРОЖНО
Опасность травмы при опрокидывании двери!
- Следует хорошо держать дверь.
- Устанавливайте дверь осторожно.
- Открутите верхний опорный кронштейн Fig. 1 (3) (2 шт.
Torx® 25) Fig. 1 (4) и вытяните вверх.
- Верхнюю дверь приподнимите и отставьте в сторону.
Снятие нижней двери
- Закройте нижнюю дверь.
- Вытащите из опорного кронштейна и нижней дверцы
средний опорный винт Fig. 2 (11).
- Снимите пластмассовый колпачок Fig. 2 (10).
ОСТОРОЖНО
Опасность травмы при опрокидывании двери!
- Следует хорошо держать дверь.
- Устанавливайте дверь осторожно.
- Откройте нижнюю дверь.
- Открутите средний опорный кронштейн Fig. 2 (13) (2 шт. Torx® 25).
- Дверь приподнимите и отставьте в сторону.
Перестановка средних опорных деталей
- Осторожно снимите накладку Fig. 2 (12).
- Прикрутите средний опорный кронштейн Fig. 2 (13) с
подкладкой Fig. 2 (14) с поворотом на 180° на новую
сторону шарнира (с моментом 4 Нм).
- Защелкните накладку Fig. 2 (12), повернув на 180 °, на
стороне, где теперь будет ручка.
Перестановка нижних опорных
деталей для устройств без
регулировки по высоте
- Извлеките опорный винт Fig. 3
(22) в комплекте с шайбой Fig. 3
(23) и регулируемой опорой Fig. 3
(24), вытягивая его вверх.
- Снимите пробку Fig. 3 (21).
- Открутите Fig. 3 (26) опорный кронштейн Fig. 3 (25).
- Открутите Fig. 3 (29) опорную деталь Fig. 3 (28) и,
переставив в отверстие на противоположной стороне
опорного кронштейна, снова прикрутите.
- Осторожно снимите и переставьте на противоположную
сторону крышку со стороны ручки Fig. 3 (27).
- Снова прикрутите опорный кронштейн Fig. 3 (25) на
новой стороне шарнира (с моментом 4 Нм). При необ-
ходимости используйте аккумуляторный шуруповерт.
- Переставьте пробку Fig. 3 (21) в свободное отверстие.
- Вновь установите опорный винт Fig. 3 (22) в комплекте
с шайбой и регулируемой опорой. При этом фиксатор
должен быть направлен назад.
Перестановка ручек
Соответственно на верхней и нижней дверце:
- переставить пружинный зажим Fig. 5 (31): Нажать вниз
язычок защелки, снять с него пружинный зажим.
- Вдвинуть пружинный зажим на новой стороне шарнира
до защелкивания.
- Извлеките пробку Fig. 6 (30) из опорной втулки дверцы и
переставьте.
- Снимите и переставьте на противоположную сторону
дверную ручку Fig. 6 (32), пробку Fig. 6 (33) и прижимные
пластины* Fig. 6 (34).
- При установке прижимных пластин на противоположной
стороне следите за правильной фиксацией.*
Монтаж нижней двери
- Установите нижнюю дверцу сверху на нижний опорный винт.
- Закройте дверцу.
- Снова наденьте пластмассовый колпачок Fig. 2 (10) на
средний опорный кронштейн Fig. 2 (13).
- Вставьте средний опорный винт Fig. 2 (11) на новой
стороне шарнира через средний опорный кронштейн
Fig. 2 (13) в нижнюю дверцу.
Монтаж верхней двери
- Установите верхнюю дверцу на средний опорный винт
Fig. 2 (11).
- Установите верхний опорный кронштейн Fig. 1 (3) на
новой стороне шарнира и защелкните в дверце.
- Привинтите верхний опорный кронштейн (с моментом 4 Нм)
(2 шт. Torx® 25) Fig. 1 (4). При необходимости проделайте
отверстия или используйте аккумуляторную отвертку.
- Наденьте и защёлкните крышку Fig. 1 (1) и крышку
Fig. 1 (2) на противоположной стороне снаружи.
Выравнивание дверей
- При необходимости выровняйте дверцы через два продольных
паза в нижнем опорном кронштейне и среднем опорном
кронштейне Fig. 2 (13) параллельно корпусу устройства. Для
этого выкрутите средний винт на нижнем опорном кронштейне.
ПРЕДУПРЕЖДЕНИЕ
Опасность травмы при опрокидывании двери!
Если опорные детали недостаточно хорошо прикручены,
дверь может опрокинуться. Это может привести к значи-
тельным повреждениям. Кроме того, если дверь плотно не
закрывается, устройство охлаждает неправильно.
- Прикрутите опорные подставки 4 Нм.
- Проверить все болты и при необходимости подтянуть.
