Кнопка BREAKER

Нажать, если после включения питания светодиод на лицевой панели не загорается.

В этот момент будет перезапущен блок питания.

12

Гнездо RETURN

Используется для подключения прямо к усилителю мощности внешнего источника

сигнала. Также используется для возврата сигнала с процессора эффектов или со-
единения нескольких громкоговорителей.

13

Гнездо CASCADE OUT

Обеспечивает суммарный сигнал каналов 1 и 2 при соединении нескольких громко-

говорителей.

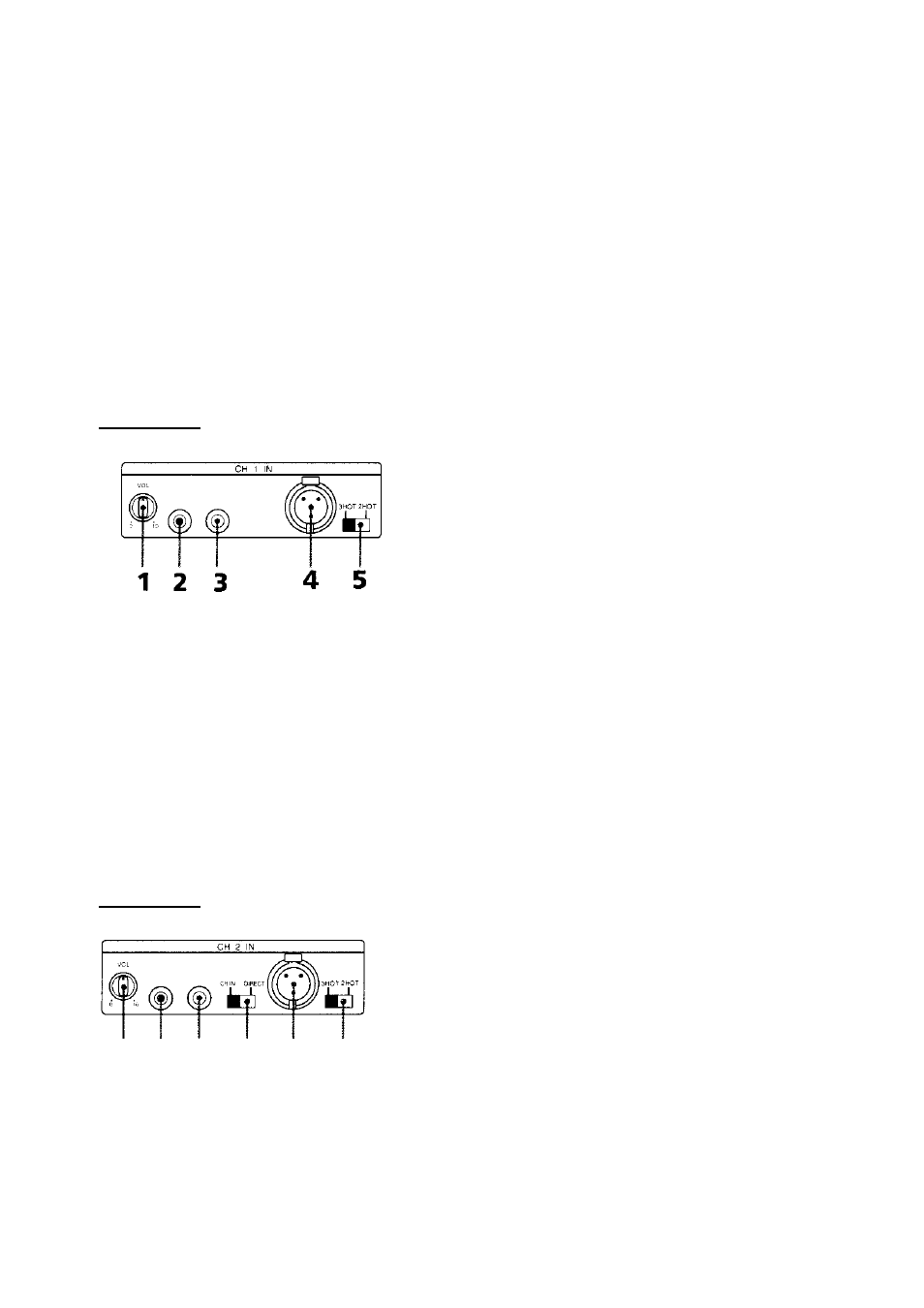

ВХОД CH 1

1

Регулятор INPUT VOL. (уровень сигнала,

канал 1)
Вращение вправо увеличивает, вращение влево
уменьшает уровень сигнала канала 1.

2

Входное гнездо Pin

Входной разъем Phono канала 1. Подсоединяется

к выходу источника несимметричного сигнала.

3

Входное гнездо Standard plug

Входной разъем канала 1. К нему можно подключать музыкальный инструмент.

4

Симметричный входной разъем

Симметричный входной разъем XLR канала 1. Подсоединяется к выходу микшер-
ного пульта или другому источнику симметричного сигнала

.

5

Переключатель полярности симметричного входа

Предназначен для переключения полярности симметричного входа канала 1.

ВХОД CH 2

1

Регулятор INPUT VOL. (уровень сигнала,

канал 2)
Вращение вправо увеличивает, вращение влево
уменьшает уровень сигнала канала 2.

1

2 3 4 5

6

2

Входное гнездо Pin

Входной разъем Phono канала 2. Подсоединяется к выходу источника несиммет-
ричного сигнала.
