5

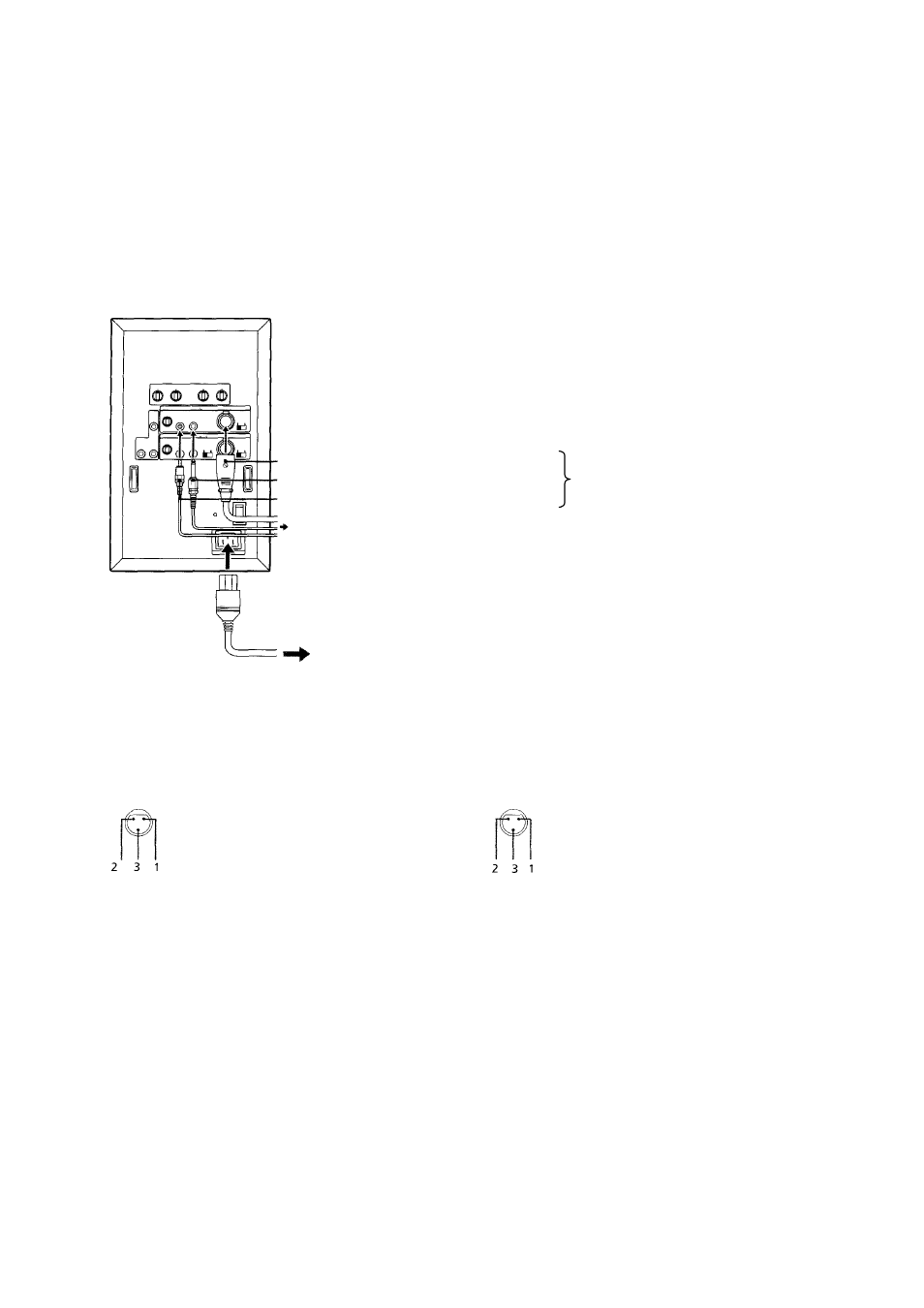

КОММУТАЦИЯ И УСТАНОВКА ГРОМКОГОВОРИТЕЛЕЙ
Установка
Громкоговорители могут быть установлены вертикально или горизонтально
Коммутация
Прежде чем осуществлять коммутацию, удостоверьтесь, что выключатель электро-
питания POWER на задней панели находится в положении OFF (выключен).
Полярность симметричного соединения
Если в симметричном входном
Если в симметричном входном
разъеме «горячим» является контакт №2 разъеме «горячим» является контакт №3
Обратите внимание
Рекомендуется не подключать более одного источника сигнала к каждому каналу
• Гнездо RETURN используется исключительно для подключения сигнала с выхода
SEND того же громкоговорителя (после прохождения сигнала через процессор эф-
фектов и т.д.) или для соединения нескольких громкоговорителей каскадом. В про-
тивном случае сигналы на входах CH1 и CH2 нельзя использовать как выходные.
•
Прежде чем направлять на громкоговорители источники с высоким импедансом
(например, электрогитары) и низким импедансом (например, микрофоны), следует
смешать их сигналы с помощью микшерного пульта.
Следует использовать только один из шнуров!
Шнур с симметричным разъемом XLR
Шнур с разъемом Phone Jack
Шнур с разъемом RCA
К выходным разъемам источников звукового сигнала (музы-
кальный инструмент, микшерная консоль, компьютер или
др.)
К электрической
розетке
Контакт №1= ЗЕМЛЯ
Контакт №2=«ХОЛОДНЫЙ»
Контакт №3=«ГОРЯЧИЙ»
Контакт №1= ЗЕМЛЯ
Контакт №2=«ГОРЯЧИЙ»
Контакт №3=«ХОЛОДНЫЙ»
