5
ОРГАНЫ УПРАВЛЕНИЯ И РАЗЪЁМЫ
ЛИЦЕВАЯ ПАНЕЛЬ

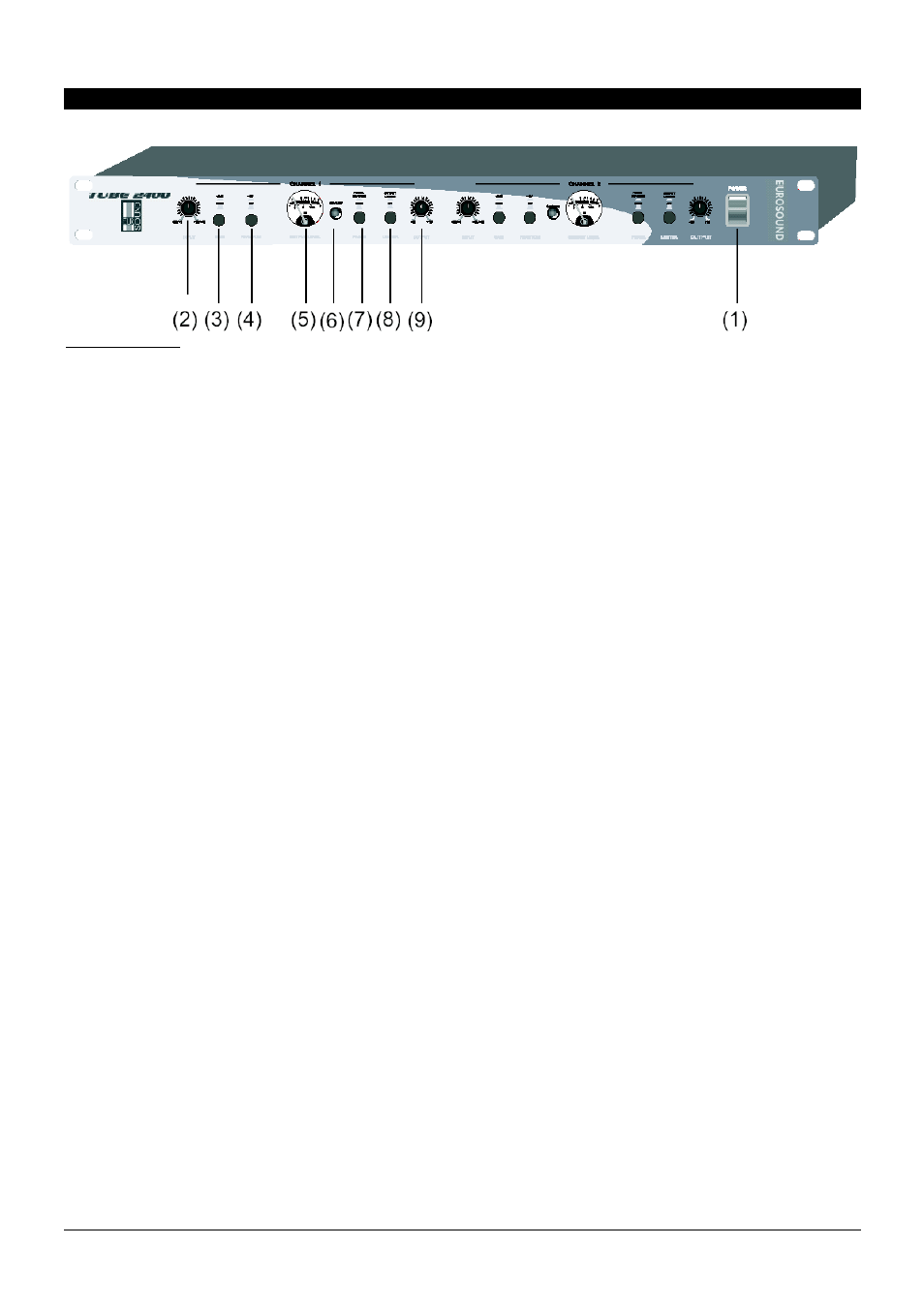

Лицевая панель
(1) ПЕРЕКЛЮЧАТЕЛЬ ПИТАНИЯ
Используйте для включения и выключения питания.
Встроенный светодиодный индикатор загорается при
включении устройства. Прежде чем включать питание,
проверьте соответствие напряжения сети питания,
кабели
и установите регуляторы уровня
подключённого к выходам устройства оборудования
на минимум.
(Примечание: TUBE 2400 не подаёт сигнал на выход в
течение приблизительно 16 секунд после включения,
так как лампы должны прогреться. В течение этого
времени не изменяйте настройки чувствительности,
чтобы не повредить колонки/слух, когда сигнал
появится).
(2) РЕГУЛЯТОР INPUT
Устанавливает уровень входной чувствительности
TUBE 2400. Вращение регулятора по часовой стрелке
увеличивает, а вращение против – уменьшает уровень
чувствительности.
Регулятор контролирует
чувствительность в двух диапазонах: от +26дБ до
+60дБ и от +6дБ до +40дБ. Выбор диапазона
осуществляется кнопкой +20дБ (3).
(3) КНОПКА +20dB GAIN/NORM
Используется для установки диапазона настройки
регулятора чувствительности (2). Если кнопка отжата,
TUBE 2400 работает в нормальном режиме. При
нажатии кнопки устройству добавляется 20дБ
чувствительности. Нажмите при работе с микрофоном,
когда требуется большая чувствительность.
(4) КНОПКА ФАНТОМНОГО ПИТАНИЯ +48В.
Включает фантомное питание +48В для всех
микрофонов. Фантомное питание подаётся на
контакты 2 и 3 разъёмов XLR (13). Для отключения
фантомного питания отожмите кнопку.
(5) ИНДИКАТОР УРОВНЯ ВЫХОДНОГО СИГНАЛА.
Уровень выходного сигнала TUBE 2400 можно
отслеживать с помощью аналогового индикатора.
Уровень 0дБ на индикаторе соответствует +12дБ на
выходе XLR и +6дБ на ¼” выходе. Индикатор также
отображает
уменьшение уровня сигнала при
включении лимитера.
(6) ИНДИКАТОР CLIP/LIMIT.
При включении питания индикатор загорается
зелёным цветом. Индикатор становится красным за
6дБ до срыва сигнала (клиппинга). Если нажата кнопка
OUTPUT LIMITER (8), индикатор загорается красным
при включении лимитера (при этом уровень
чувствительности автоматически снижается, чтобы
избежать клиппинга).
(7) КНОПКА PHASE REVERSE/NORM
Если кнопка отжата, на выход поступает нормальный
сигнал. При нажатии кнопки фаза выходного сигнала
меняется. При использовании нескольких микрофонов,
в зависимости от их расположения, фазы сигнала могу
изменяться. Если звук «тонкий», или «не на месте»,
поменяйте фазу сигнала.
(8) КНОПКА OUTPUT LIMITER
При нажатии этой кнопки выходной уровень
ограничивается 0дБ на ¼” выходе и +6дБ на выходе
XLR. Функция предназначена для предотвращения
клиппинга аудио сигнала и уменьшения вероятности
перегрузки оборудования, подключённого к выходам
TUBE 2400.
(9) РЕГУЛЯТОР OUTPUT
Служит для регулировки чувствительности выходного
сигнала. Если регулятор находится в крайнем левом
положении, сигнал на выходе TUBE 2400 отсутствует.
Поворот
по часовой стрелке увеличивает
чувствительность до максимум +10дБ. Уровень
выходной чувствительности добавляется к установке
регулятора входной чувствительности.
