Подключение
8 9
Процедура установки
Т.к. в зависимости от используемых приложений существует значительное количество возможных настроек
и подключений, внимательно прочтите инструкцию по эксплуатации, чтобы правильно выбрать настраива-
емые параметры и способ подключения.
1. Извлеките ключ зажигания и отсоедините провод от отрицательной клеммы (-) аккумулятор, чтобы
предотвратить возникновение короткого замыкания.
2. Настройте усилитель в соответствии с планируемым применением.
3. Подключите входные и выходные кабели ко всем устройствам системы.
4. Подсоедините кабели подключения акустических систем.
5. Подключите провод подачи питания, провод управления питанием и провод заземления в указанном
порядке.
6. Установите усилитель в автомобиль.
7. Подключите провод к отрицательной клемме аккумулятора.
ПРЕДОСТЕРЕЖЕНИЕ
- Если звук не воспроизводится нормально, немедленно выключите питание и проверьте подключения.
- Перед изменением положения любого переключателя выключайте питание усилителя.
- Если перегорел предохранитель, проверьте провода на предмет короткого замыкания, а затем замените
предохранитель на новый с такими же параметрами.
- Убедитесь в том, что нет неподключенных проводов и разъемов, прикасающихся к корпусу автомобиля.
Чтобы предотвратить короткое замыкание, не снимайте изоляцию с кончиков неподключенных кабелей или
разъемов.
- Подключите кабели акустических систем к соответствующим акустическим системам по отдельности.
Прикосновение провода отрицательной (-) полярности или провода заземления акустических систем к
корпусу автомобиля может привести к сбою в работе усилителя.
- После установки усилителя убедитесь в том, что электрическое оборудование (стоп-сигналы, сигналы
поворота и стеклоочистители) функционирует нормально.
MONO(Lch) STEREO
OPERATION A.CH B.CH FILTER
A.CH HPF FILTER FREQUENCY(Hz)
LPF OFF HPF HPF OFF
B.M.S.
+12dB OFF REMOTE
INPUT SELECTOR
GND
EXT.AMP.CONT. LINE IN
L
R
L
R
A B SUB B A B A A SUB
200 50 B.CH HPF 200 50 B.CH LPF 200 50 SUB.CH LPF 200 50
30 30
SPEAKER
OUTPUT POWER IN
P.CON BATT. GND FUSE(30Ax2) LEFT BRIDGED RIGHT SUB
SUB
A
B
11 mm
P.CONT. # $ %
)
EXT.CONT.

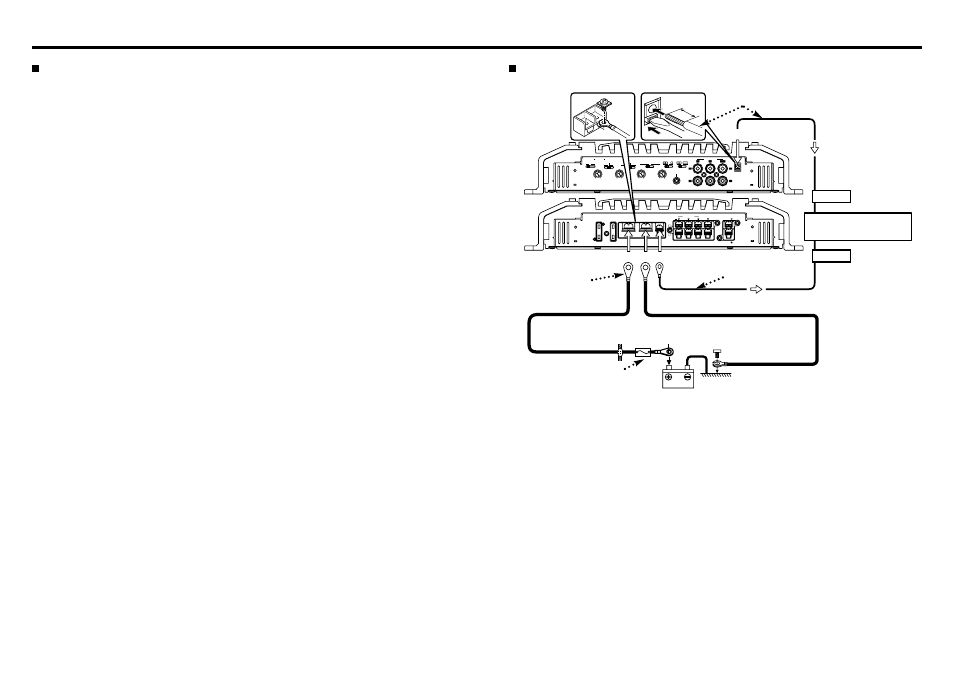

Подключение провода подачи питания
ПРЕДУПРЕЖДЕНИЕ
Чтобы предотвратить возникновение огня, вызванное коротким замыканием проводов, подключайте предох-
ранитель или прерыватель вблизи положительной (+) клеммы аккумулятора.
Электропроводка
- Подключайте провод непосредственно к аккумулятору. Если провод будет подключен к жгуту проводов
автомобиля, это может привести к перегоранию предохранителей.
- Если во время работы двигателя в акустических системах прослушиваются шумы, подключите линейный
фильтр защиты от шума (приобретается дополнительно) к каждому проводу аккумулятора.
- Не допускайте непосредственного контакта провода с краем металлической пластины, когда используются
гроверы.
- Подключайте провод заземления к металлической части шасси автомобиля, которая действует как
электрический проводник на отрицательную (-) клемму аккумулятора. Не включайте питание, если не
подсоединен провод заземления.
- Устанавливайте защитный предохранитель в сетевой кабель вблизи аккумулятора. Защитный предохра-
нитель должен быть рассчитан на ток, аналогичный току усилителя, или немного больше.
- В качестве провода питания и заземления используйте огнестойкий провод, рассчитанный на ток больше
тока предохранителя. (Используйте провод сечением 8 кв.мм (AWG8) или более).
- Если Вы планируете использовать более одного усилителя мощности, используйте провод подачи питания
и защитный предохранитель, рассчитанные на ток больше, чем общий максимальный ток потребления каждого
усилителя.
Гнездо управления внешним усилителем EXT.AMP.CONT (20)
1. Снимите с кончика провода около 11 мм изоляции.
2. Нажав на кнопку снятия блокировки с помощью отвертки, вставьте провод.
Сечение провода подключения
- Если сплошной провод: диаметр от 0,4 (AWG26) äî 1,2 (AWG16).
- Если многожильный провод: диаметр от 0,4 (AWG26) äî 1,2 (AWG16).
Клемма подключения*
Провод аккумулятора*
Защитный предохранитель*
Аккумулятор
Провод заземления
Удлинительный провод*
* Принадлежности, которые могут
быть приобретены в магазине.
Провод управления внешним уси-
лителем (розовый/черный)
ГОЛОВНОЕ УСТРОЙСТВО
(CD-ресивер и т.д.)
Провод управления питанием (си-
ний/белый)
