Подключение
Подключение
10
7
Гнезда подключения
(12) Предохранитель (30 А х 2)
(13) Контакт подключения к аккумулятору
(14) Контакт заземления
(16) Выходные гнезда усилителей А/В
- Стереофонические подключения (STEREO)
Если Вы хотите использовать Ваш усилитель в каче-
стве стереофонического усилителя, используйте сте-
реофонические подключения. Подключаемые акус-
тические системы должны иметь сопротивление 2 Ом
и более. Если подключаются несколько акустических
систем, убеждайтесь в том, что их общее сопротив-
ление для каждого канала 2 Ом или более.
- Мостовое подключение
Если Вы хотите использовать усилитель в качестве
высокомощного монофонического усилителя, ис-
пользуйте мостовое подключение. (Выполните под-
ключения к контакту (+) левого (LEFT) канала и
контакту (-) правого (RIGHT) канала). Подключаемые
акустические системы должны иметь сопротивление
не менее 4 Ом. Если подключаются несколько акус-
тических систем, убеждайтесь в том, что общее
сопротивление этих акустических систем составля-
ет не менее 4 Ом.
ПРЕДОСТЕРЕЖЕНИЕ
Номинальный уровень входного сигнала акустичес-
ких систем должен быть не менее максимального
уровня выходного сигнала усилителя. В противном
случае могут возникнуть неисправности.
(17) Выходные гнезда SUB-усилителя
Т.к. данный усилитель позволяет подключать акусти-
ческие системы с минимальным сопротивлением 2
Ом, подключайте к этим гнездам акустические сис-
темы с сопротивлением 2 Ом или больше.
MONO(Lch)
STEREO
OPERATION
A.CH
B.CH
FILTER
A.CH HPF
FILTER FREQUENCY(Hz)
LPF
OFF
HPF
HPF
OFF
B.M.S.
+12dB
OFF
REMOTE
INPUT SELECTOR
GND
EXT.AMP.CONT.
LINE IN
L
R
L
R
A
B
SUB
B
A
B
A
A
SUB
200
50
B.CH HPF
200
50
B.CH LPF
200
50
SUB.CH LPF
200
50
30
30
SPEAKER
OUTPUT
POWER IN
P.CON
BATT.
GND
FUSE(30Ax2)
LEFT
BRIDGED
RIGHT
SUB
SUB
A
B
&
@
# $ %
^
*
)
(
(18) Контакт заземления кабеля RCA
При использовании кабеля со штекерами типа RCA
и проводом заземления подключайте провод зазем-
ления к этому контакту.
(19) Гнездо A.CH/B.CH/SUB.CH LINE IN
(15) Гнездо управления
питанием усилителя
Используется для управления включением/выклю-
чением усилителя.
ЗАМЕЧАНИЕ
Управляет питанием усилителя. Подключайте это
гнездо ко всем компонентам системы.
(20) Гнездо EXT.AMP.CONT (управление вне-
шним усилителем)
Управляет системой B.M.S. Могут использоваться
только головные устройства Kenwood, выпускаемые
с 1999 года и позже, оснащенные проводом EXT.CONT/
EXT.AMP.CONT.
ЗАМЕЧАНИЕ
Существуют ситуации, когда из-за типа и длины
соединительного кабеля управление может быть
невозможным.

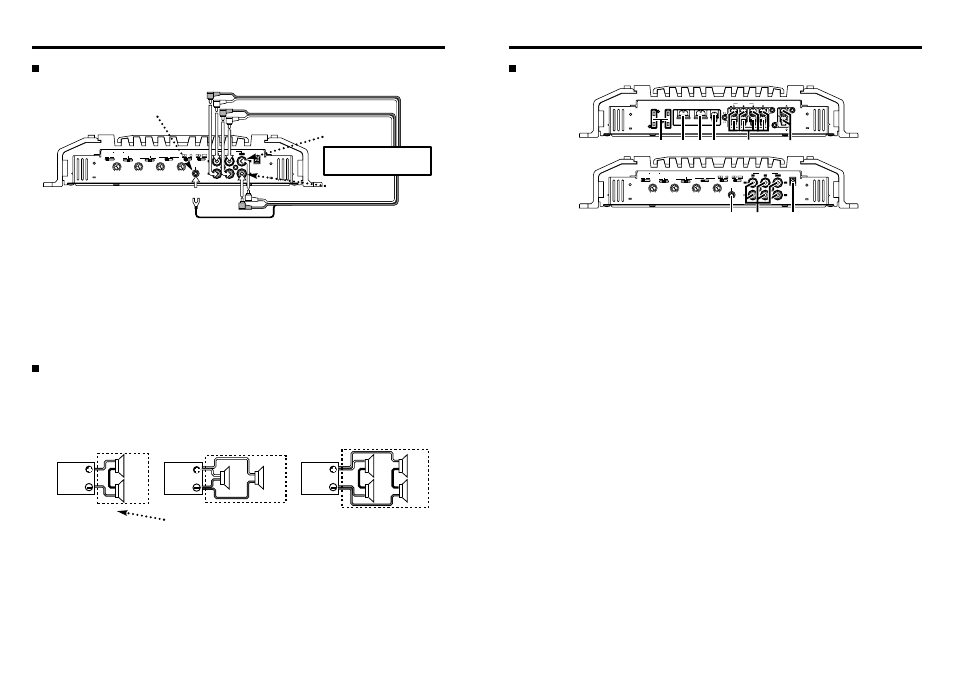

Подключение кабеля типа RCA
MONO(Lch)
STEREO
OPERATION
A.CH
B.CH
FILTER
A.CH HPF
FILTER FREQUENCY(Hz)
LPF
OFF
HPF
HPF
OFF
B.M.S.
+12dB
OFF
REMOTE
INPUT SELECTOR
GND
EXT.AMP.CONT.
LINE IN
L
R
L
R
A
B
SUB
B
A
B
A
A
SUB
200
50
B.CH HPF
200
50
B.CH LPF
200
50
SUB.CH LPF
200
50
(
(
*
Контакт заземления кабеля типа RCA
* Принадлежности, которые могут
быть приобретены в магазине.
Вход левого
канала
ГОЛОВНОЕ УСТРОЙСТВО
(CD-ресивер и т.д.)
Вход правого
канала
Кабель типа RCA*
Выбор акустических систем
- Номинальная входная мощность акустических систем, которые Вы хотите подключить, должна быть больше
максимальной выходной мощности (в Вт) усилителя. Использование акустических систем, рассчитанных на
меньшую мощность, может привести к повреждению усилителя.
- Сопротивление акустических систем, которые будут подключены к усилителю, должно быть 2 Ом и более
(для стереофонического подключения, SUB-усилитель) или 4 Ом и более (для мостового подключения). Если
будет использоваться более одной пары акустических систем, подсчитайте суммарное сопротивление
акустических систем и подключите подходящие акустические системы к усилителю.
4
1
4
1
2
1
8
1
8
1
2
1
4
1
4
1
4
1
4
1
4
1
Суммарное сопротивление
