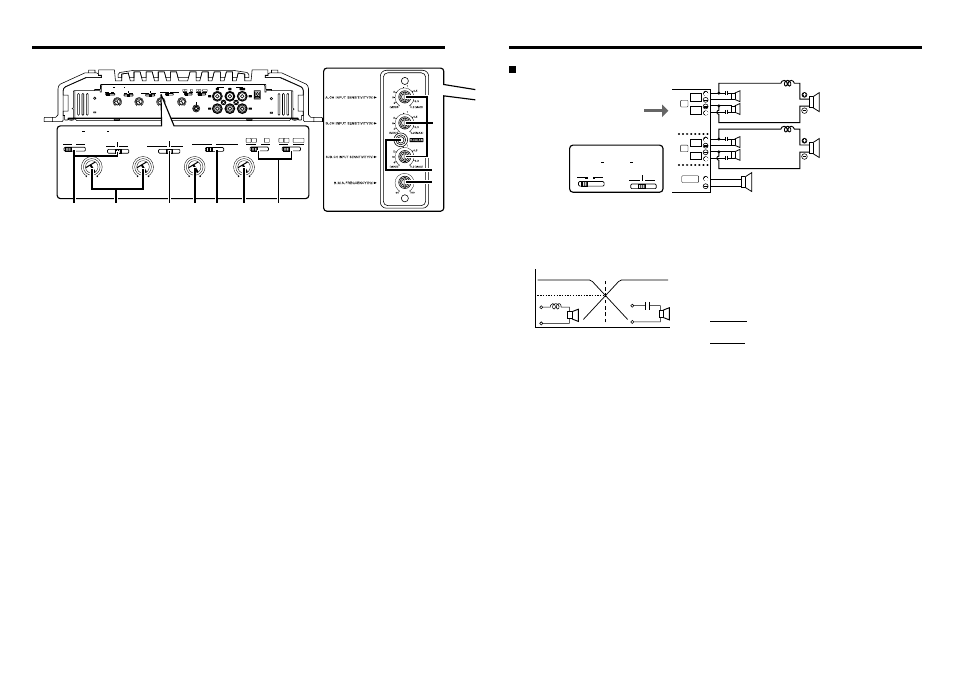

Органы управления
Данное устройство представляет собой 5-
канальный усилитель, объединяющий в себе
2 стереофонических усилителя и 1 монофо-
нический усилитель в одном корпусе.
Стереофонический усилитель в одном канале имену-
ется усилителем А, а в другом канале - усилителем
В. Монофонический усилитель именуется SUB-уси-
лителем.
Данный усилитель совместим с множеством систем,
совместимость может быть достигнута установкой
различных переключателей.
Информация о D-классе (SUB.CH)
Усилитель класса D использует неслышимую частоту
в качестве переключающего импульса для изменения
ширины импульса, представляющего музыкальный
сигнал. (Модуляция ширины импульса: P.W.M.).
(8) Регулятор чувствительности входа INPUT
SENSITIVITY (A.CH/B.CH/SUB.CH)
Устанавливайте этот регулятор в соответствии с
уровнем сигнала на выходе предварительного усили-
теля головного устройства, подключенного к этому
усилителю мощности.
Чувствительность усилителей A, B è SUB может быть
отрегулирована независимо от положения селектора
входов.
ЗАМЕЧАНИЕ
Обратитесь к разделу «Технические характеристики»
в инструкции по эксплуатации головного устройства,
чтобы получить информацию об уровне сигнала на
выходе предварительного усилителя.
(5) Переключатель OPERATION
Этот переключатель используется для выбора режи-
ма работы усилителя. Выбранный режим работы рас-
пространяется на усилители А и В.
- Положение STEREO
Усилитель используется в качестве стереофоничес-
кого усилителя.
- Положение MONO (Lch)
Выполняется усиление только сигнала, поступающе-
го на левый канал. Устанавливайте переключатель в
это положение и выполняйте мостовое подключение
MONO(Lch)
STEREO
OPERATION
A.CH
B.CH
FILTER
A.CH HPF
FILTER FREQUENCY(Hz)
LPF
OFF
HPF
HPF
OFF
B.M.S.
+12dB
OFF
REMOTE
INPUT SELECTOR
GND
EXT.AMP.CONT.
LINE IN
L
R
L
R
A
B
SUB
B
A
B
A
A
SUB
200
50
B.CH HPF
200
50
B.CH LPF
200
50
SUB.CH LPF
200
50
MONO(Lch)
STEREO
OPERATION
A.CH
B.CH
FILTER
A.CH HPF
FILTER FREQUENCY(Hz)
LPF
OFF
HPF
HPF
OFF
B.M.S.
+12dB
OFF
REMOTE
INPUT SELECTOR
B
A
B
A
A
SUB
200
50
B.CH HPF
200
50
B.CH LPF
200
50
SUB.CH LPF
200
50
8
0
9
1
4
6
5
3
7
2
для того, чтобы использовать усилитель в качестве
высокомощного усилителя мощности. (Входной сиг-
нал правого канала не воспроизводится).
(1) Переключатель FILTER (A.CH/B.CH)
Этот переключатель позволяет применить высоко-
или низкочастотную фильтрацию сигнала, поступа-
ющего на выходы на акустические системы.
- Положение HPF (высокочастотный фильтр):
Фильтр пропускает частоты выше частоты, установ-
ленной при помощи регулятора HPF FREQUENCY.
- Положение OFF:
Весь частотный диапазон воспроизводится без филь-
трации.
- Положение LPF (низкочастотный фильтр)
(только для B.CH):
Фильтр пропускает частоты ниже частоты, установ-
ленной с помощью регулятора LPF FREQUENCY. Вы-
ход на акустические системы автоматически пере-
ключается в монофонический режим (L+R) и активи-
зируется функция усиления низких частот.
(2) Регулятор HPF FREQUENCY(A.CH/B.CH)
Используется для установки частоты среза высоко-
частотного фильтра.
(4) Регулятор B.CH LPF FREQUENCY
Используется для установки частоты среза низкоча-
стотного фильтра.
(6) Регулятор SUB.CH LPF FREQUENCY.
Используется для регулировки частотного диапазо-
на, воспроизводимого SUB-усилителем.
(7) Переключатель INPUT SELECTOR
(AB/A)
Этот переключатель используется для переключе-
ния входного сигнала усилителя В.
- Положение АВ:
Сигнал со входа А воспроизводится через усилитель
А, а со входа В - через усилитель В.
- Положение А
Сигнал со входа А воспроизводится через усилители
А и В.
Tri-режим
L
C
C
L
C
C
L
R
L
R
B
A
SUB
A.CH
B.CH
FILTER
LPF
OFF
HPF
HPF
OFF
1
Обратитесь
к 5-канальной
системе
(ВЧ-фильтр)
(ВЧ-фильтр)
Сабвуфер (L+R)
(мостовое подключение)
Сабвуфер (L+R)
(мостовое подключение)
Сабвуфер
- Принцип действия Tri-режима
Способ деления частотного диапазона с помощью катушки индуктивности и конденсатора
(в случае наклона частотной характеристики 6 дБ на октаву)
L
C
0 dB
-3 dB
159000
C= (µF)
fc x R
159 x R
L= (mH)
fc
Частота среза
Частота
Катушка индуктивности (L): Пропускает низкие частоты
и блокирует высокие частоты (низкочастотный фильтр).
Конденсатор (C): Пропускает высокие частоты и блокирует
низкие частоты (высокочастотный фильтр).
fc=частота среза (Гц)
R=сопротивление акустических сис-
тем (Ом)
- Пример
Если требуется установить частоту среза 120 Гц, когда используется сопротивление 4 Ом
Подготовьте стандартную катушку индуктивности и конденсатор со значениями, рассчитанными по указанным
формулам. Емкость конденсатора должна быть близка к 331,25 мкФ, а индуктивность катушки близка к 5,3
мГенри.
ПРЕДОСТЕРЕЖЕНИЕ
- Если акустические системы подключаются по мостовой схеме, сопротивление акустических систем должно
быть не менее 4 Ом. Подключение акустических систем с сопротивлением менее 4 Ом может привести к
повреждению усилителя.
- Подключайте конденсаторы к динамикам, которые пропускают высокие частоты. Несоблюдение этого
требования может привести к уменьшению суммарного сопротивления сабвуфера.
- Проверяйте соответствие напряжения и тока, на которые рассчитаны конденсаторы (С) и катушки
индуктивности (L).
