Подключение

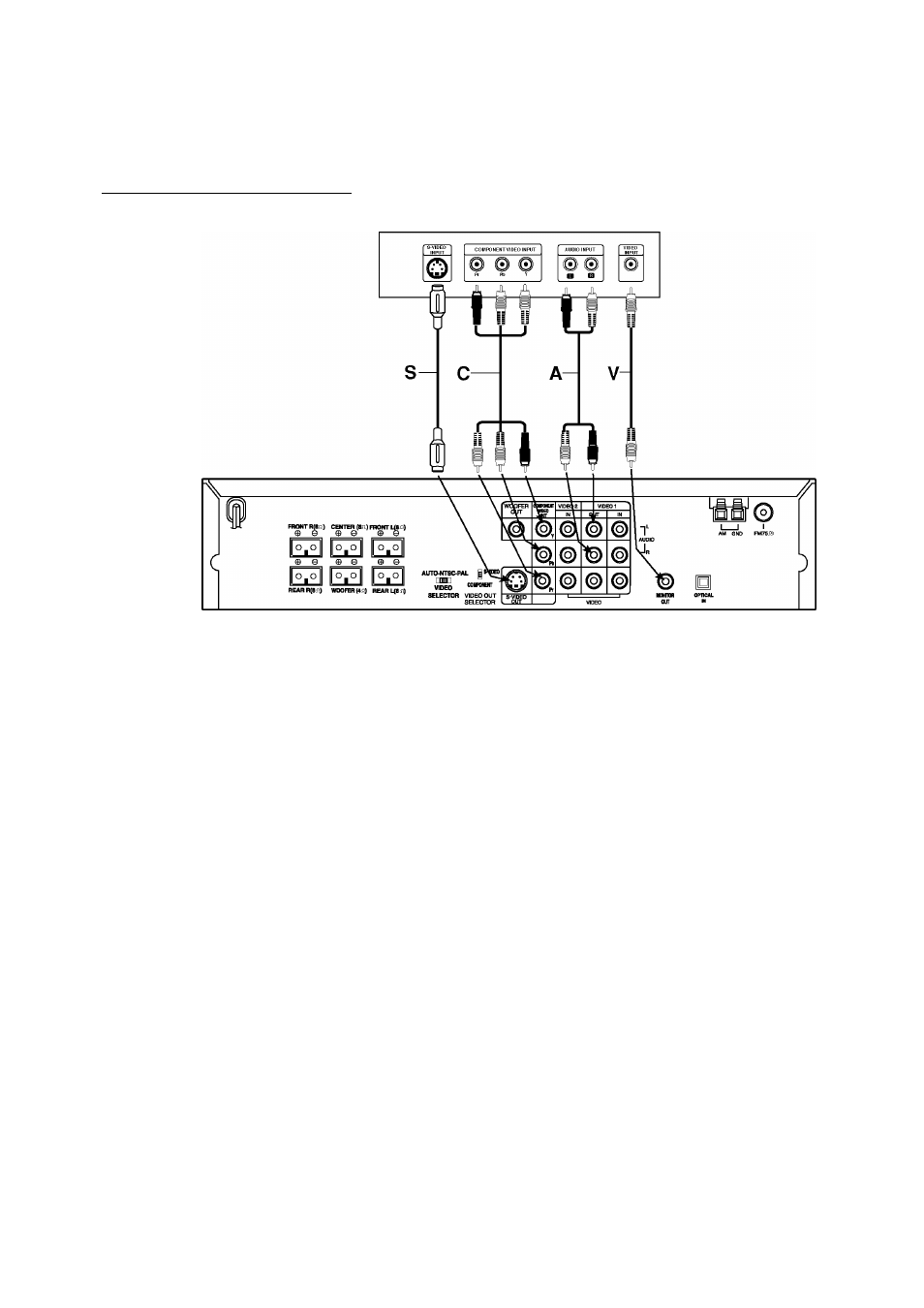

Подключение к телевизору
Задняя панель телевизора
CQ
О
Н
О
U
н
о
с
Сделайте одно из следующих подключений в зависимости
от возможностей имеющегося оборудования.
Если используются разъемы COMPONENT VIDEO OUT,
установите переключатель VIDEO OUT в положение
COMPONENT. Если используется разъем S-VIDEO OUT,
установите переключатель VIDEO OUT в положение
S-VIDEO.
Я Рекомендации
В зависимости от телевизора и другого подключенного
оборудования существует несколько способов
подключения кинотеатра. Воспользуйтесь одним из
описанных ниже подключений.
Для получения наилучшего результата при
необходимости обратитесь к инструкциям по
эксплуатации телевизора, кассетного видеомагнитофона,
акустической стереосистемы или других устройств.
А
Осторожно
- Подключите кинотеатр напрямую к телевизору. Выберите
на телевизоре соответствующий AV (аудио-видео) вход.
- Не подключайте DVD-кинотеатр через кассетный
видеомагнитофон. Цифровое изображение может быть
искажено системой защиты от копирования.
Подключение видео
/
Соедините разъем MONITOR OUT на DVD-кинотеатре
разъемом VIDEO IN на телевизоре прилагаемым
видеокабелем (V).
Подсоедините левый и правый выходы AUDIO OUT
системы к левому и правому звуковому входу телевизора
(А) при помощи прилагаемых аудиокабелей.
Подключение S-Video
/
Соедините выходной разъем S-VIDEO OUT на DVD-
кинотеатре с входным разъемом S-VIDEO IN на
телевизоре с помощью кабеля S-Video (S) (в комплект
не входит).
f
Подсоедините левый и правый выходы AUDIO OUT
системы к левому и правому звуковому входу
телевизора (А) при помощи прилагаемых
аудиокабелей.
Подключение компонентного видео (Color Stream®)
/
Соедините выходные разъемы COMPONENT VIDEO OUT
на DVD-кинотеатре с соответствующими входными
разъемами на телевизоре с помощью дополнительного
кабеля Y Pb Pr (C).
f
Подсоедините левый и правый выходы AUDIO OUT
системы к левому и правому звуковому входу телевизора
(А) при помощи прилагаемых аудиокабелей.
^3 Примечания
• На выходе разъёма S-VIDEO OUT будет сигнал только в
случае если установлен режим CD/DVD.
• При подключении DVD-кинотеатра к телевизору, прежде
чем выполнять какие-либо соединения, убедитесь, что
питание выключено и шнуры питания обоих приборов
отключены от стенной розетки.
