Настройка внешнего устройства управления

Установка RS-232C

Подключите входной разъем RS-232C к
внешнему устройству управления (например, к
компьютеру или системе контроля

аудио/видео) и управляйте функциями
телевизора извне.

Подключите последовательный порт

устройства управления к разъему RS-232C,

расположенному на задней панели телевизора.
Соединительный кабель RS-232C не входит в
комплект поставки телевизора.

сЭ

■ш

il

I

¡1

1 1
1 1

1 1

1 1
1___________1

.

J

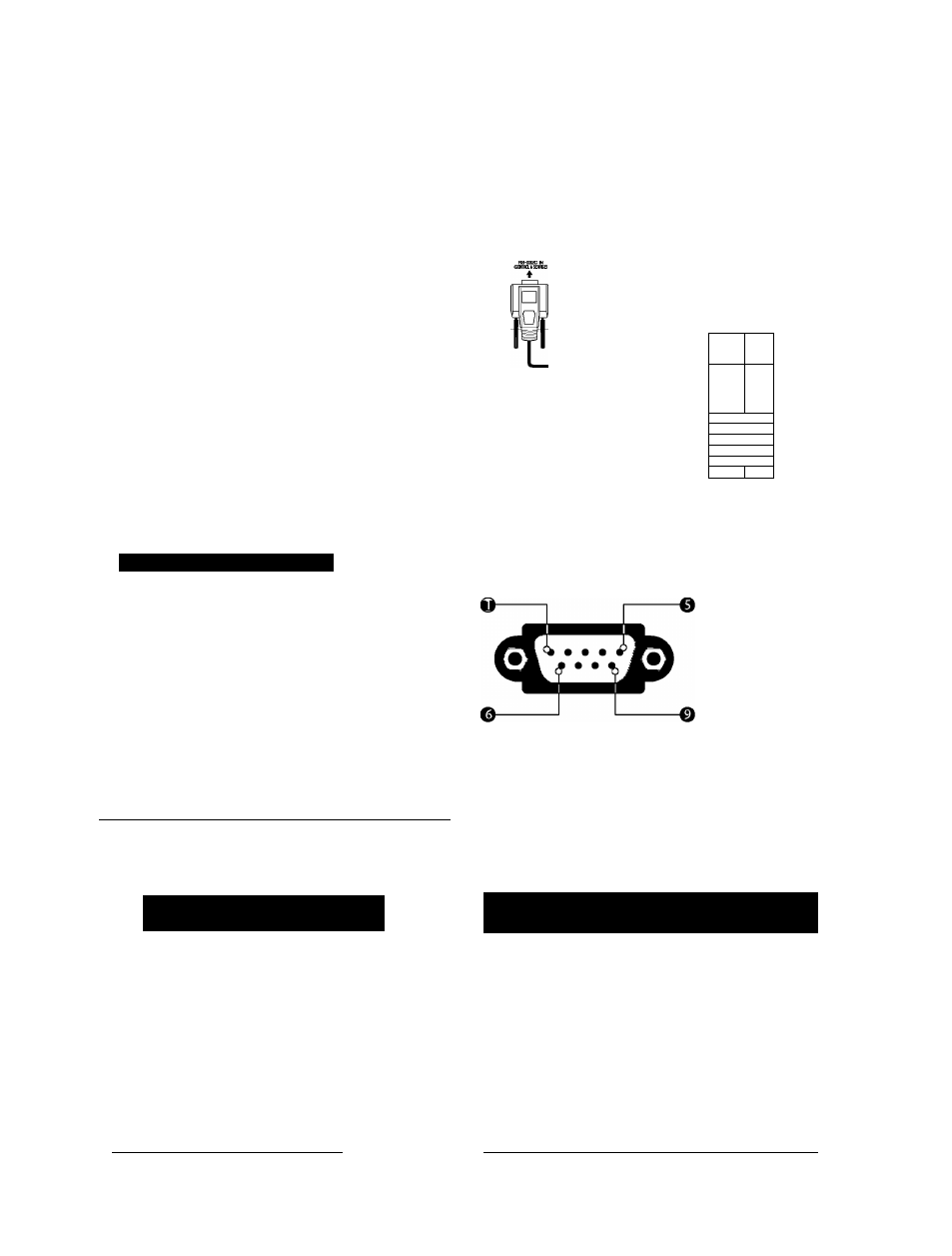

"ип разъема; 9-контактный, вилка D-Sub

Номер. Название контакта

1

Нет соединения

2

RXD (прием данных)

3

TXD (передача данных)

4

DTR (готовность терминала)

5

GND (земля)

6

DSR (готовность оборудования

передачи данных)

7

RTS (готовность к передаче)

8

CTS (готовность к приему)

9

Нет соединения

Конфигурации RS-232C

7-проводные конфигурации

(стандартный кабель RS-232C)

PC

TV

RXD

2 •-------------------------------- • 3

TXD

3 •-------------------------------- • 2

GND

5 •-------------------------------- • 5

DTR

4 •------------------- -------------

ф

6

DSR

6 •-------------------------------- • 4

RTS

7 •-------------------------------- • 8

CTS

8 •-------------------------------- • 7

D-Sub 9

D-Sub 9

TXD

RXD

GND

DSR

DTR

CTS

RTS

3-проводные конфигурации

(нестандартный кабель)

PC

TV

RXD

2 •-------------------------------- • 3

TXD

TXD

3 •-------------------------------- • 2

RXD

GND

5 •-------------------------------- • 5

GND

DTR

4

6

DTR

DSR

6

4

DSR

RTS

7

7

RTS

CTS

8

8

CTS

D-Sub 9

D-Sub 9

123
