Подключение
Подключение к камере заднего вида
При использовании данного устройства с камерой заднего вида возможно автоматическое
переключение на изображение с камеры заднего вида при переключении передачи в положение
заднего хода (
REVERSE (R)
).
Кроме того, режим заднего вида позволяет вам видеть, что находится сзади во время движения.
'У Примечания
• Используйте вход только для заднего хода или для получения изображения с камеры заднего
вида. Использование для других целей может привести к травме или поломке.
• Изображение на экране может появиться в перевернутом виде.
• Функция камеры заднего вида предназначена для применения с данным устройством в
качестве дополнительного средства наблюдения за прицепами, либо для парковки задним
ходом в узком месте. Не используйте эту функцию в развлекательных целях.
• Предмет в зеркале заднего вида может казаться расположенным ближе или дальше, чем на
самом деле.
• Примите к сведению, что края изображения с камеры заднего вида могут слегка отличаться в
зависимости от того, выбран ли режим отображения во весь экран, а также если изображение
используется для слежения за ситуацией сзади при движении вперед.

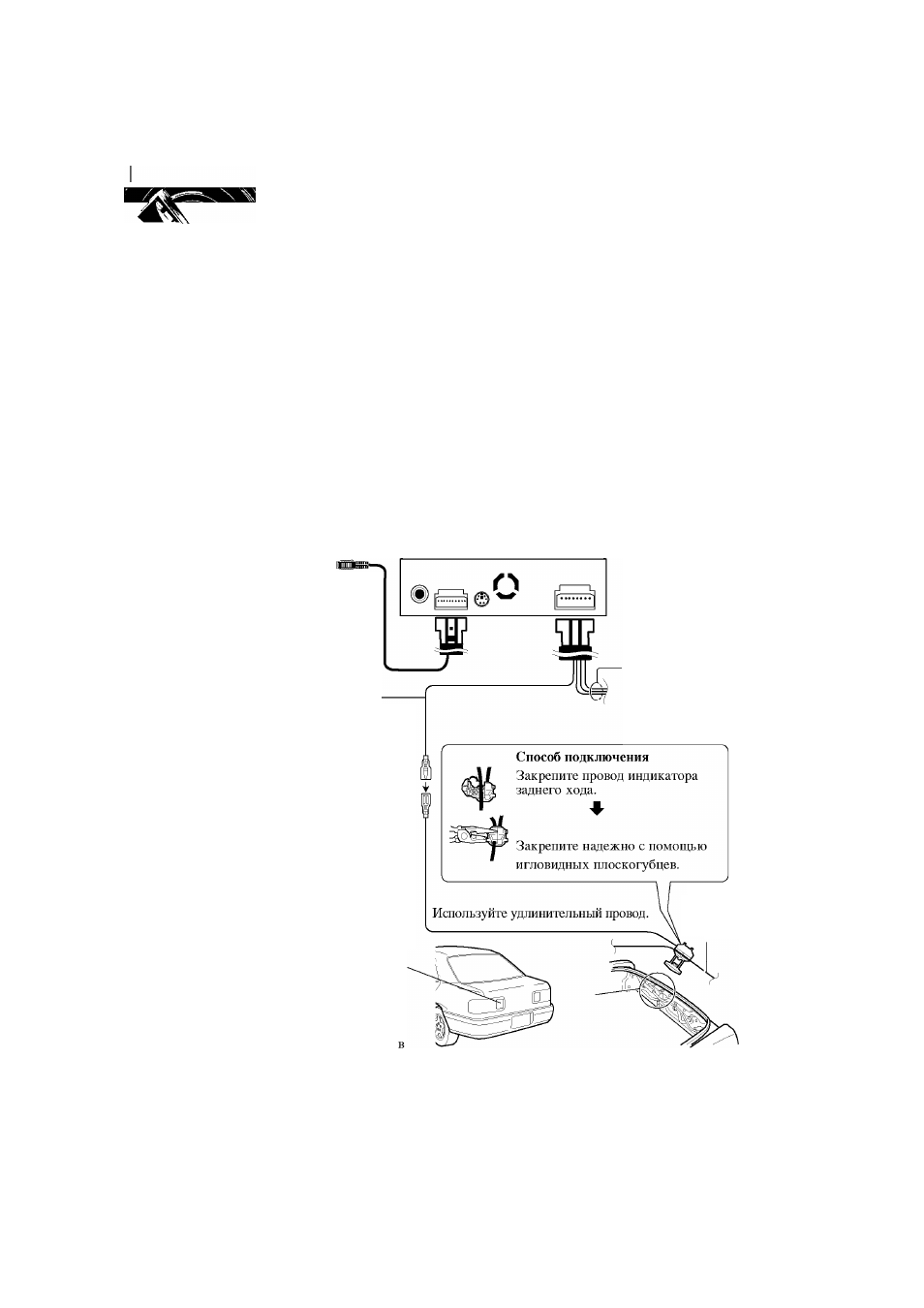

Способ подключения
приведен на стр. 12.
CAM V
(видео камера)
Розовый (ВХОД СИГНАЛА
ПЕРЕДАЧИ ЗАДНЕГО ХОДА)
Этот провод подсоединен таким
образом, чтобы система могла
определить
направление
движения
транспортного средства: вперед или
назад. Подключите розовый провод к
проводу, напряжение на котором при
включении передачи заднего хода
изменяется. Если провод не подключен,
датчик не сможет правильно определить
направление
движения
транспортного
средства вперед/назад, поэтому в этом
случае положение вашего транспортного
средства, определенное датчиком, может
отличаться от фактического.
Проверьте положение индикатора
заднего хода (он должен загораться,
когда рычаг переключения передач
находится в положении [К]) и найдите
провод индикатора заднего хода
багажнике.
Информация о
других проводах
приведена на стр. 11.
Провод
индикатора
заднего хода
OD
