Установка стиральной машины
Подсоединение шланга для подачи воды
Один конец шланга для подачи воды должен быть подсоединен к стиральной машине, а второй конец
шланга
-
к
водопроводному
крану.
Не
растягивайте
шланг
для
подачи
воды.
Если
шланг
слишком
короток и вы не хотите переносить водопроводн^
1
й кран в другое место, замените поставляемый шланг
более длинн^тм шлангом, выдерживаюш;им высокое давление.

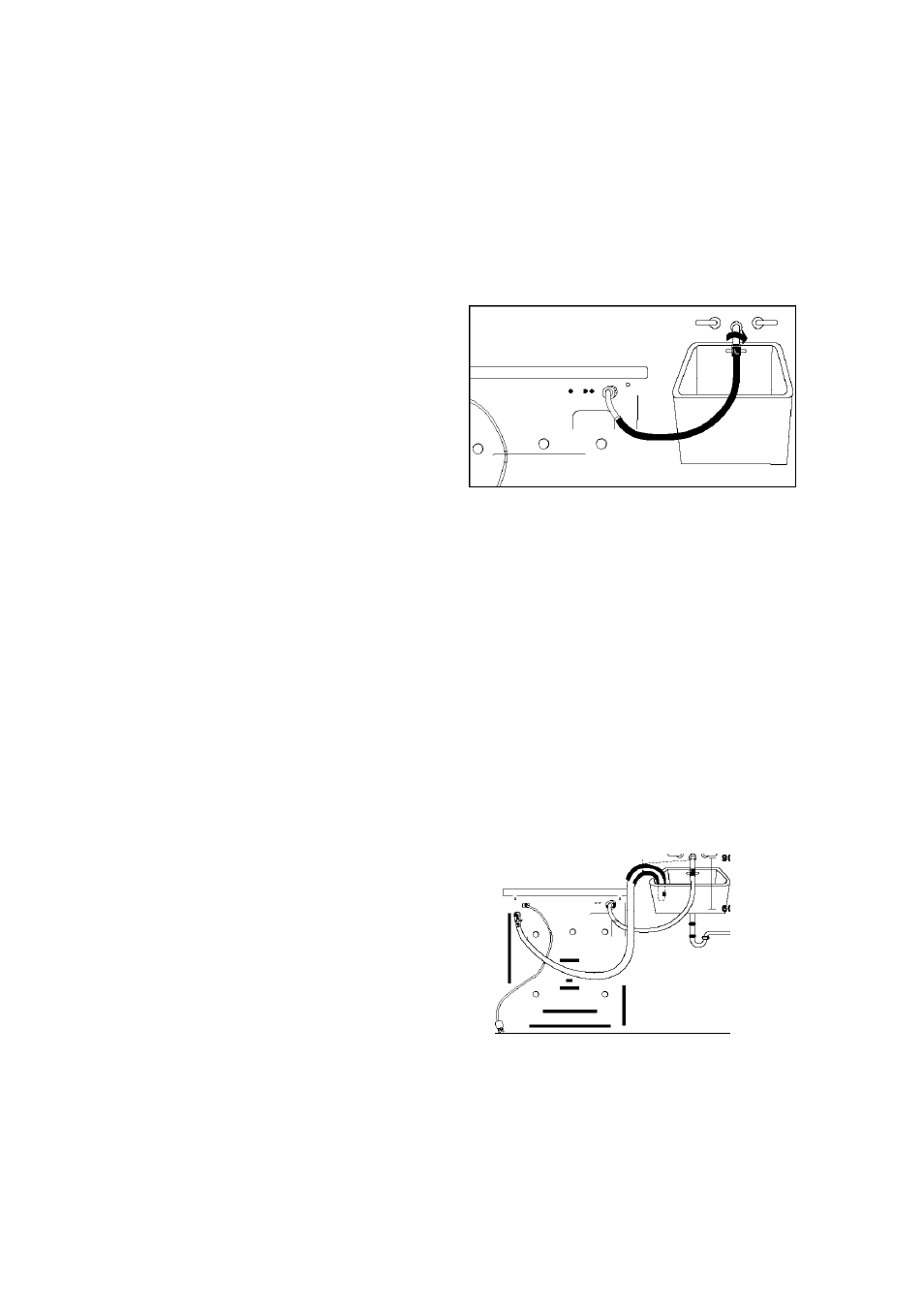

Чтобы подсоединить шланг для подачи воды:
1.
Возьмитесь
за
L-образный
фитинг
на
конце
шланга для подачи воды и подсоедините его к
патрубку
для
подачи
холодной
воды,
расположенному
на
задней
стенке
стиральной
машины. Затяните соединение рукой.
2. Подсоедините другой конец шланга для подачи воды к крану холодной воды раковины в вашем доме,
от которой вы хотите подавать воду к стиральной машине, и затяните соединение рукой. В случае
необходимости,
вы
можете
изменить
положение
конца
шланга
для
подачи
воды,
подключенного
к
стиральной машине, для чего ослабьте фитинг, поверните шланг и вновь затяните фитинг.
Опция:
1. Возьмитесь за красный L-oбpaзный фитинг на конце шланга для подачи горячей
воды
и
подсоедините
его
к
красному
патрубку
для
подачи
горячей
воды,
расположенному на задней стенке стиральной машины. Затяните соединение рукой.
2.
Подсоедините другой конец шланга для подачи воды к крану горячей воды раковины
в вашем доме, от которой вы хотите подавать воду к стиральной машине, и затяните
соединение рукой.
3.
Если
вы
хотите
пользоваться
только
холодной
водой,
используйте
У-образный
тройник.
Прокладывание сливного шланга
Конец сливного шланга можно расположить тремя способами:
Зацепить за край раковины
Сливной шланг должен располагаться на высоте от
60 до 90 см. Чтобы конец сливного шланга был
изогнут,
используйте
поставляемый
с
машиной
держатель
(направляюшую)
шланга.
Прикрепите
держатель к стене при помоши крюка или к крану
при помоши шпагата, чтобы сливной шланг не мог
перемешаться.
Вставить в отвод слива раковины
Отвод, в который вставляется сливной шланг, должен находиться выше сифона слива раковин^!, чтобы
конец сливного шланга находился на высоте не менее 60 см от уровня пола.
Вставить в отводную трубу канализационного стояка
Фирма Samsung рекомендует вам использовать вертикальную отводную трубу высотой 65 см. Высота
отводной трубы должна быть не менее 60 см и не более 90 см.
4 SAMSUNG Инструкция для пользователя стиральной машины
