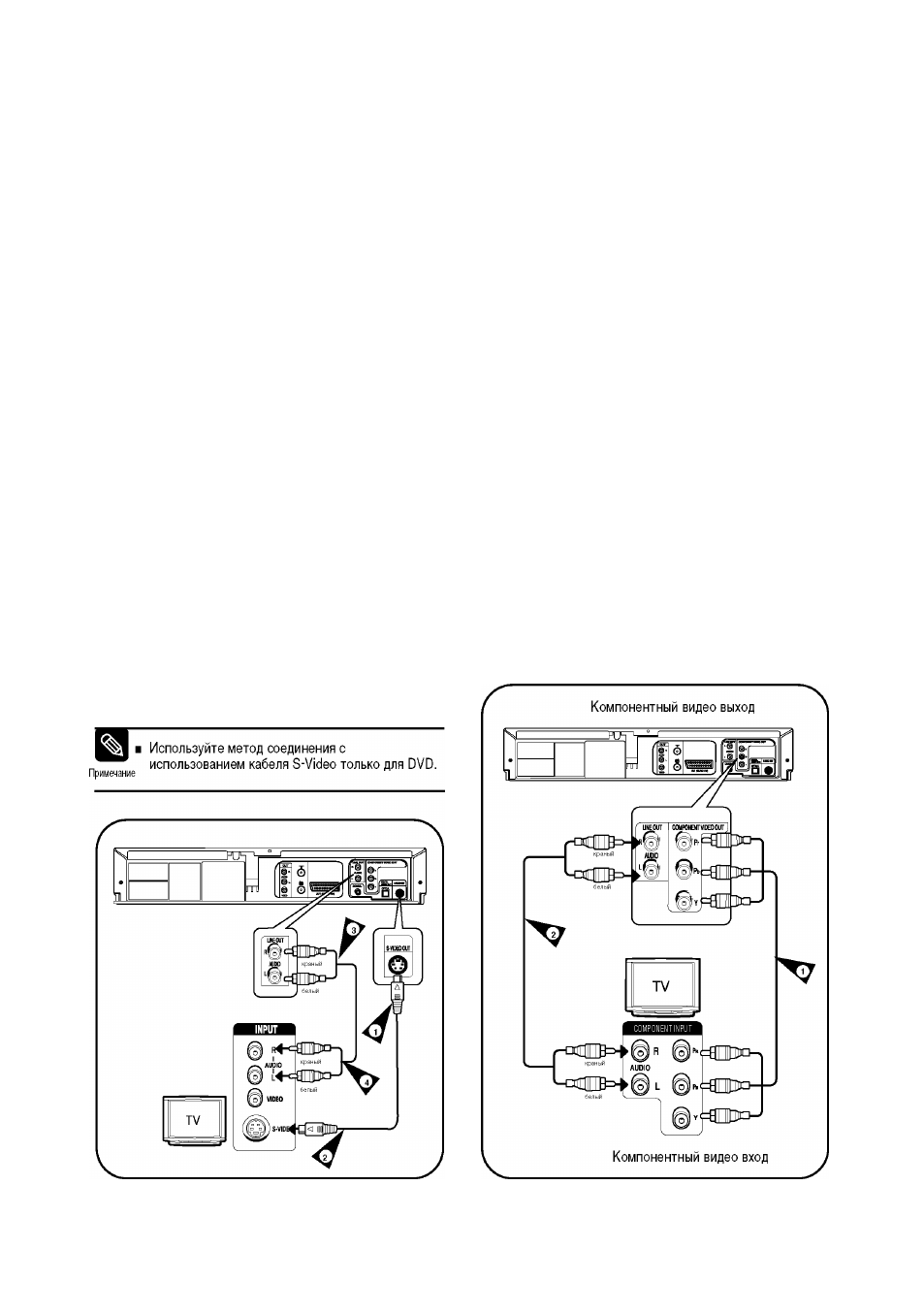

Оодключение Комбо DVD-проигрывателя
к телевизору с использованием кабеля
S'VideO
(TOMO
р DVD)
Вы получите изображение более высокого качества. При
передаче через разъемы 8-\/1с1ео элементы изображения
разделяются на сигналы яркости (V) и цветности (С), что
позволяет получать более четкие изображения, чем в
режиме использования обычного входа видеосигнала.
1
Подсоедините один конец видео кабеля к
выходному разъему
S-VIDEO на задней панели
Комбо DVD-проигрывателя.
Подключите другой конец кабеля S-VIDEO к
соответствующему входному разъему Вашего
телевизора.
Подключите один конец поставляемого
АУДИО кабеля к разъемам AUDIO LINE OUT
(Линейный аудиовыход) на задней панели
Комбо DVD-проигрывателя.
• Обратите внимание на соблюдение цветовой
маркировки левого и правого каналов.
Подключите другой конец аудио кабеля к
соответствующему разъему Вашего телевизора.
Оодкпючение Комбо DVD-проигрыватепя к
юлевюору с использованием кабеля для
компонентного сигнала (тамо р ovo)
При использовании компонентного видеовыхода Вы
получите изображение высокого качества и точное
воспроизведение цветов изображения.
Компонентный видеосигнал получается разделением
элементов изображения на сигналы яркости (У), синего
(РЬ) и красного (Рг), чтобы передать наиболее четкое и
чистое изображение.
1
Подсоедините кабели для компонентного
видеосигнала к выходам
COMPONENT VIDEO OUT
на задней панели Комбо DVD-проигрывателя и к
входам
COMPONENT VIDEO IN на задней панели
телевизора.
Подсоедините аудио кабель к выходным разъемам
AUDIO на задней панели Комбо DVD-проигрывателя
и входным разъемам AUDIO IN телевизора.
• Обратите внимание на соблюдение цветовой
маркировки левого и правого каналов.
О
о
О
Зэ
S
X
о
X
Русский -13
