Руководство пользователя 9-18
Дополнительные устройства
Вход Monitor-in
Модели с встроенным ТВ-тюнером
Вход Monitor-in позволяет подключать к компьютеру перечисленные
ниже устройства для просмотра изображения на встроенном ЖК-
дисплее.
■ Аналоговая видеокамера
■
Аналоговый видеоплеер или видеомагнитофон
■ Игровая видеоприставка
■ Мобильный телефон с ТВ-приемником
Подключение устройств
Перед выполнением описанных ниже операций выключите питание
компьютера.

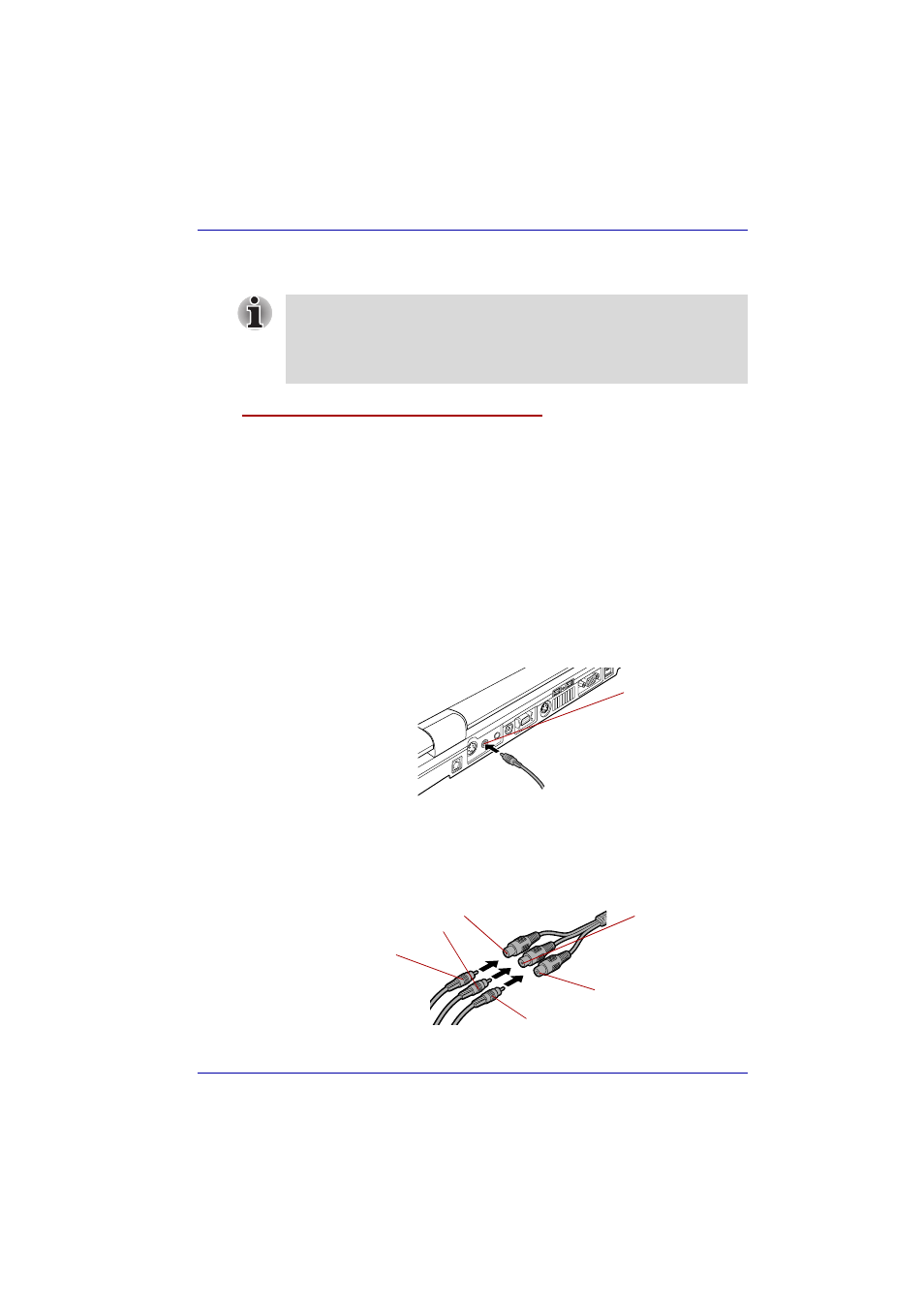

1. Подключите вилку кабеля Monitor-in к гнезду разъема Monitor-in
компьютера.
Подключение к порту Monitor-in
2. Подключите вилки выходного кабеля подключаемого устройства к
соответствующим гнездам кабеля Monitor-in (красная: аудио,
правый канал; белая: аудио, левый канал; желтая: композитный
видеосигнал).
Подключение кабеля
Перед подключением к порту Monitor-in выберите значение
параметра Terminal Shape («Тип входа»). Более подробную
информацию см. в разделе
Переключение видеовхода главы 8,
«Использование пульта дистанционного управления, кнопок AV-
режима и проигрывателя QosmioPlayer».
Вход Monitor-in
желтый
Видеовход (желтый)
Аудиовход,
левый канал
(белый) Аудиовход, правый канал (красный)
красный
белый
