77

Ru

Приложение

15

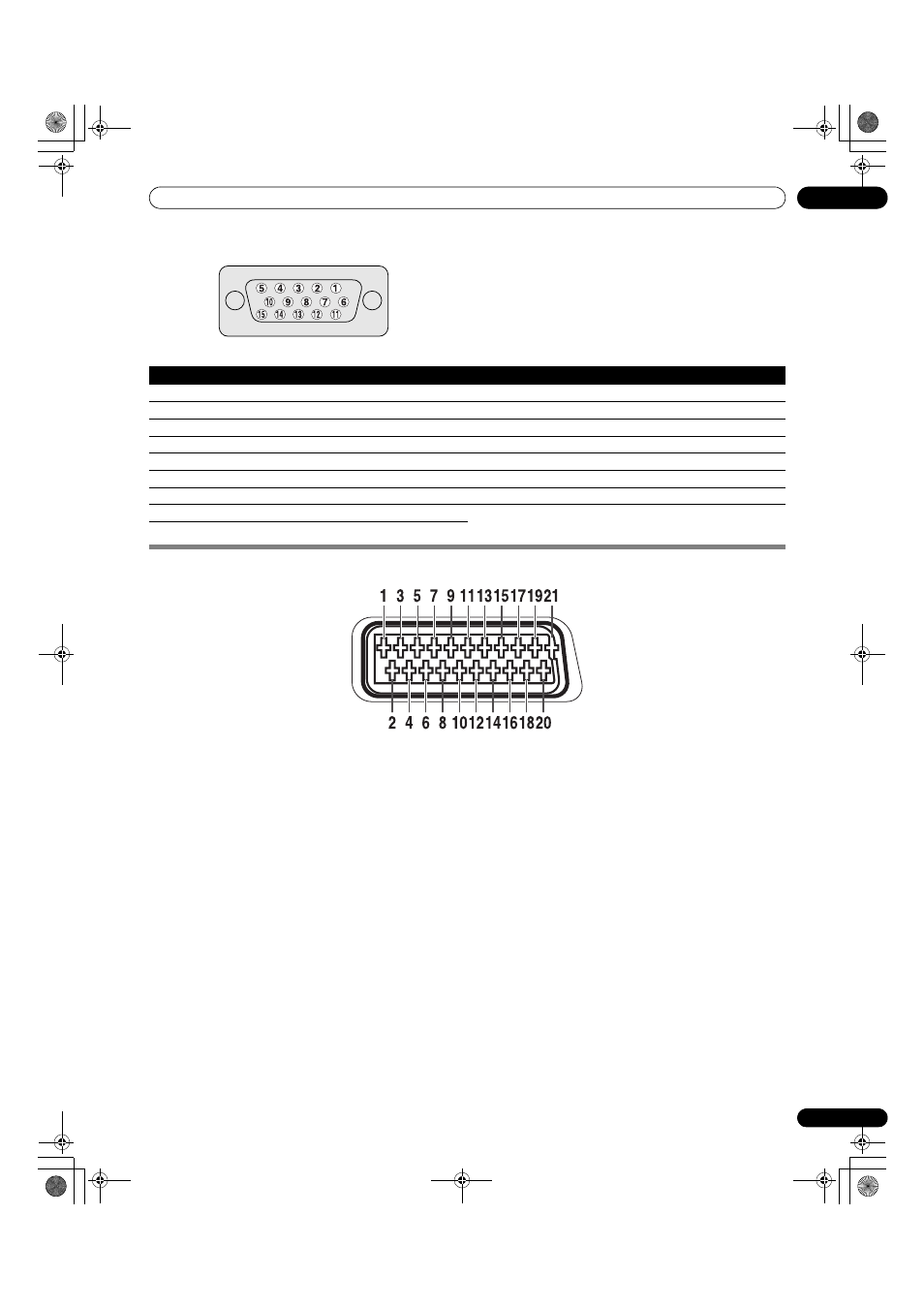

Названия сигналов для 15-контактного разъема mini

Назначение контактов разъема SCART

При помощи разъемов SCART можно подключать различные аудио- и видеоустройства.

SCART (INPUT (ВХОД) 1)

1. Выход правого канала звука

8. Управление аудио/видео

15. Вход красного

2. Вход правого канала звука

9. Общий провод зеленого

16. Управление R/G/B

3. Выход левого канала звука

10. Не используется

17. Общий провод видео

4. Общий провод звука (оба канала)

11. Вход зеленого

18. Общий провод управления R/G/B

5. Общий провод синего

12. Не используется

19. Выход видео

6. Вход левого канала звука

13. Общий провод красного

20. Вход видео

7. Вход синего

14. Не используется

21. Корпус разъема

SCART (INPUT (ВХОД) 2)

1. Выход правого канала звука

8. Управление аудио/видео

15. Вход цветности S-Video

2.

Вход правого канала звука

9. Общий

16. Не используется

3. Выход левого канала звука

10. Управление AV link

17. Общий провод видео

4. Общий провод звука (оба канала)

11. Не используется

18. Общий

5. Общий

12. Не используется

19. Выход видео

6. Вход левого канала звука

13. Общий

20. Вход видео/S-Video

7.

Не используется

14. Не используется

21. Корпус разъема

SCART (INPUT (ВХОД) 3)

1. Выход правого канала звука

8. Управление аудио/видео

15. Вход красного/цветности S-Video

2. Вход правого канала звука

9. Общий

16. Управление R/G/B

3. Выход левого канала звука

10. Управление AV link

17. Общий провод видео

4. Общий провод звука (оба канала)

11. Вход зеленого

18. Общий

5. Общий

12. Не используется

19. Выход видео

6. Вход левого канала звука

13. Общий

20. Вход видео/S-Video

7. Вход синего

14. Не используется

21. Корпус разъема

(Вид спереди)

Контакт

Название сигнала

Контакт

Название сигнала

1

R

9

+5V

2

G

10

GND (общий)

3

B

11

Не подключен

4

Не подключен

12

SDA

5

Не подключен

13

HD

6

GND (общий)

14

VD

7

GND (общий)

15

SCL

8

GND (общий)

PDP-506XDE-Ru.book 77 ページ 2005年7月22日 金曜日 午前10時31分
