63

Ru

Использование внешнего оборудования

13

Прием изображений DVD

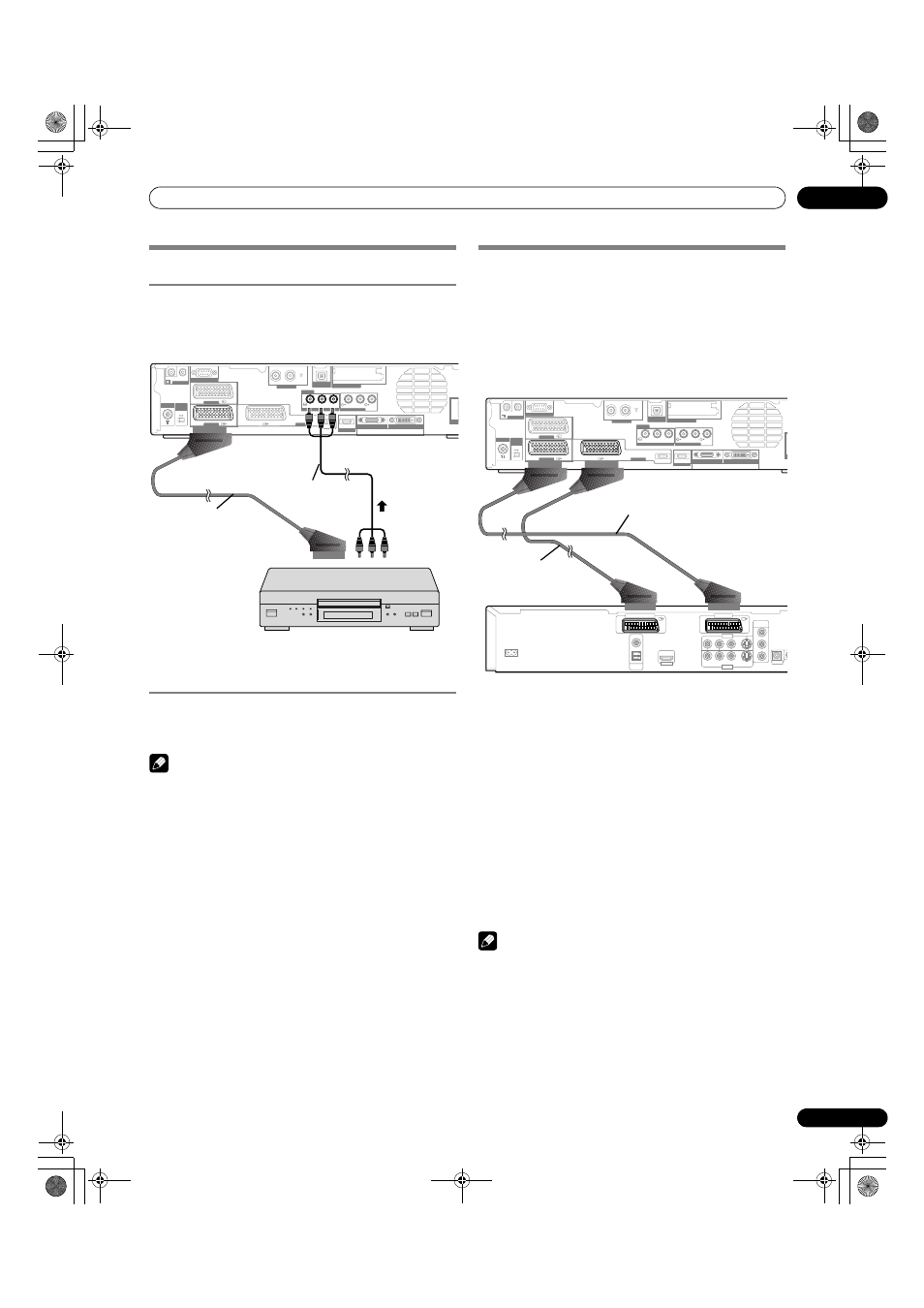

Подключение проигрывателя DVD

Для подключения проигрывателя DVD или другого

аудиовизуального оборудования используйте разъем INPUT2

(ВХОД2).

Просмотр изображений DVD

Для просмотра изображения DVD нажмите кнопку INPUT (ВХОД)

2 на пульте дистанционного управления или кнопкой INPUT

(ВХОД) на медиа-ресивере выберите вход INPUT2.

ПРИМЕЧАНИЕ

• Если изображения DVD принимаются с искажениями,

возможно, следует с помощью меню сменить тип входного

сигнала. См. стр. 55.

• Тип сигнала можно узнать в руководстве по эксплуатации

проигрывателя DVD.

Использование функции выхода SCART

Эта функция позволяет записывать программы цифрового ТВ при

помощи подключенного видеомагнитофона или другого

записывающего оборудования, не прерывая обычного просмотра

передач на плазменном дисплее. С помощью этой функции можно

также легко воспроизводить запись со сдвигом во времени, если

подключен рекордер DVD (цифровой видеомагнитофон).
На следующем рисунке предполагается, что Pioneer DVR-920H/

DVR-930H подключается к медиа-ресиверу для воспроизведения

при помощи записывающего устройства со сдвигом во времени.

Кроме вышеуказанного подключения, необходимо выполнить

следующее:
• См. раздел "Переключение выхода SCART" (стр. 64) и выберите

параметр "Fixed on DTV" (Установлен на цифровое ТВ) для

пункта “SCART Output” (Выход SCART) в меню настройки.

• На рекордере DVD (DVR) выберите источник видео/аудио

входа, совпадающего с внешним разъемом входа, к которому

подключен медиа-ресивер. Для получения информации об этом

способе см. руководство по эксплуатации рекордера.

• Выберите источник входа на медиа-ресивере в зависимости от

разъема, к которому подключен выход рекордера DVD (DVR);

для вышеприведенного примера подключения выберите разъем

INPUT 2 (Вход 2).

Когда будут завершены вышеописанные подключения и

настройки, можно будет пользоваться воспроизведением со

временным сдвигом на рекордере DVD (DVR). Для просмотра

изображений из источника входа цифрового ТВ и внешнего

источника (разъем INPUT 2 для вышеописанного примера

подключения), к которому подключен рекордера, можно выбрать

двухэкранный режим и режим "кадр в кадре".

ПРИМЕЧАНИЕ

• Некоторые рекордеры DVD (цифровые видеомагнотофоны)

могут не поддерживать воспроизведения со сдвигом во времени.

Обратитесь к руководству по эксплуатации используемого

рекордера.

• Для получения подробной информации о процедурах

подключения и настройки см. руководство по эксплуатации

рекордера DVD (цифрового видеомагнитифона).

INPUT 1

INPUT 1

CONTROL

SERVICE ONLY

I N

O U T

ANT

i /o link.A
SELECT

INPUT

2 3

INPUT 3

HDMI

HDMI

SYSTEM CABLE

ANT(DIGITAL)

IN

OUT

OPTICAL

DIGITAL OUT

COMMON INTERFACE

INPUT 2

COMPONENT VIDEO

Y

AUDIO OUTPUT

INPUT 4

R-AUDIO-L

SUB

WOOFER

P

B

P

R

BLACK

WHITE

Медиа-ресивер (вид сзади)

Кабель SCART

(приобретается отдельно)

Кабель

компонентного

видео

(приобретается отдельно)

Проигрыватель DVD

При использовании

кабеля компонентного

видео выберите для

пункта меню Input

Select (Выбор входа)

значение

“COMPONENT”

(Компонентное

видео). См. стр. 55.

Также подключите

кабель SCART для

приема аудиосигналов.

INPUT 1

INPUT 1

CONTROL

SERVICE ONLY

I N

O U T

ANT

i /o link.A
SELECT

INPUT

2 3

INPUT 3

HDMI

HDMI

SYSTEM CABLE

ANT(DIGITAL)

IN

OUT

OPTICAL

DIGITAL OUT

COMMON INTERFACE

INPUT 2

COMPONENT VIDEO

Y

AUDIO OUTPUT

INPUT 4

R-AUDIO-L

SUB

WOOFER

P

B

P

R

BLACK

WHITE

COMPONENT

VIDEO OUT

AC IN

DIGITAL

AUDIO OUT

OPTICAL

COAXIAL

CONTROL

IN

R

L

AUDIO

VIDEO

S-VIDEO

Y

P

B

P

R

OUT PUT

HDMI OUT

IN PUT 3

AV 1 (RGB) - TV

AV 2 (INPUT 1/DECODER)

Медиа-ресивер (вид сзади)

Кабель SCART

(приобретается

отдельно)

DVR-920H/930H

Кабель SCART

(приобретается отдельно)
