20
Ru
Подготовка к работе
05

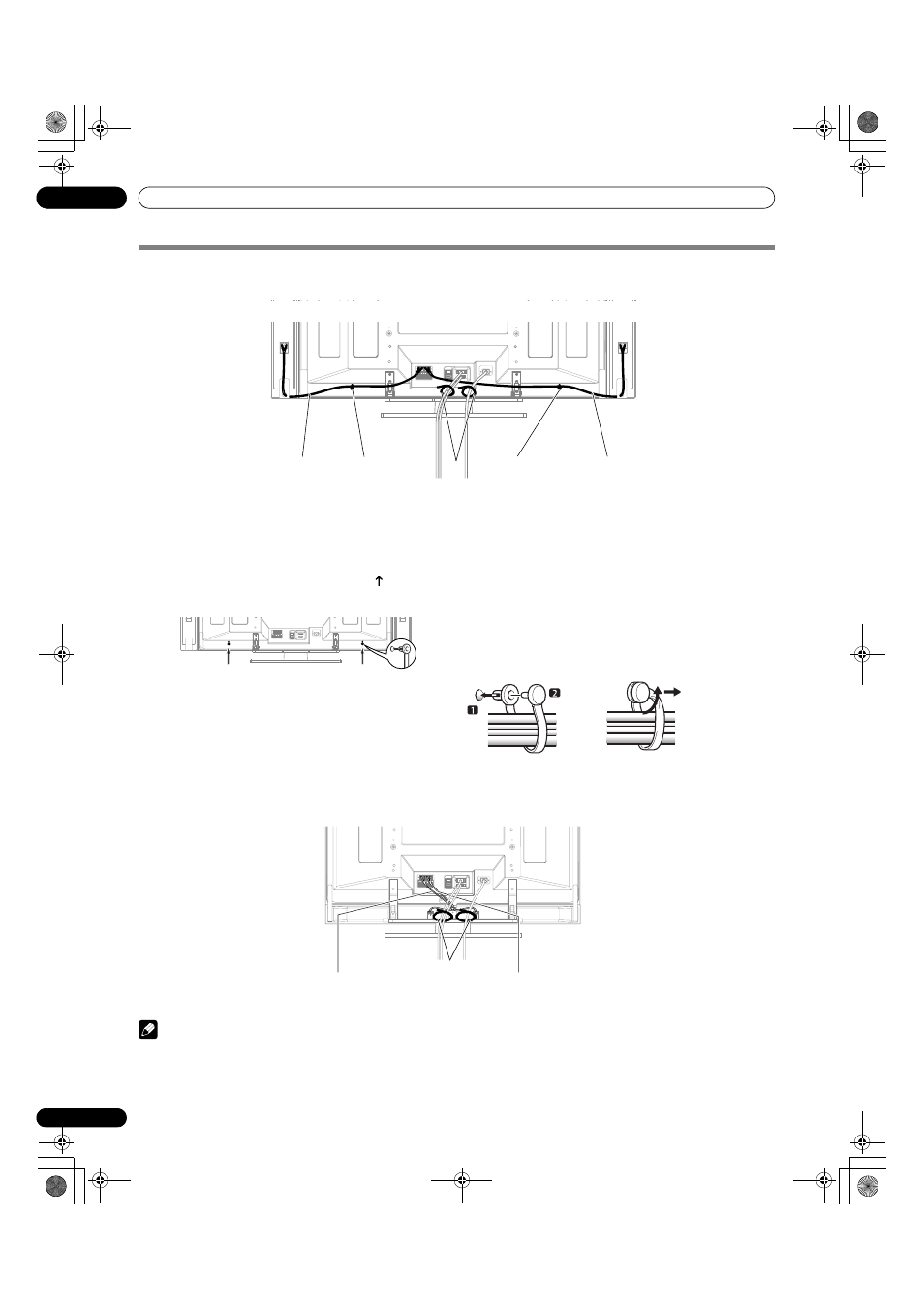

Проводка кабелей
Соберите кабели в жгут, используя прилагаемые быстродействующие хомутики и бисерные зажимы. Когда кабели будут как следует
зажгутованы, проложите их, следуя приведенным ниже указаниям.
Прикрепление быстродействующих хомутиков к
основному блоку
Закрепите хомутики в 2 отверстиях, обозначенных (см. ниже), в
зависимости от конкретной схемы проводки.
Установка и удаление быстродействующих
хомутиков
Вставьте [1] в соответствующее отверстие в задней стенке
плазменного дисплея и защелкните [2] с обратной стороны [1],
чтобы закрыть хомутик.
Конструкция быстродействующих хомутиков такова, что снять их
после установки трудно. Поэтому будьте внимательны при их
установке.
С помощью плоскогубцев поверните хомутик на 90° и потяните его
наружу. С течением времени хомутик может стать хрупким и при
удалении сломаться.
Если громкоговорители установлены снизу
ПРИМЕЧАНИЕ
• При необходимости используйте прилагаемые бисерные
зажимы.
• Только для плазменного дисплея PDP-436PE с диагональю 43
дюйма громкоговорители можно установить под дисплеем.
* Кабельный бандаж
С помощью прилагаемых к подставке кабельных бандажей
свяжите кабели громкоговорителей и системные кабели вместе,
чтобы они были не видны спереди. При этом будьте осторожны
и не прилагайте усилия к участкам кабелей около разъемов.
SYSTEM
CABLE
WHITE
BLACK
Если громкоговорители установлены по бокам (Вид сзади)
Кабель
громкоговорителя Кабель
громкоговорителя Быстродействующие
хомутики
Кабельные бандажи
(прилагаются к подставке)*
Быстродействующие
хомутики
SYSTEM
CABLE WHITE BLACK
SYSTEM
CABLE
WHITE
BLACK
Кабель громкоговорителя Кабель громкоговорителя
Кабельные бандажи
(прилагаются к
подставке)*
