Другие подключения
37
Ru
Глава 12:
Другие подключения
Предупреждение
• Перед выполнением или изменением схем подсоединения отключите питание и отсоедините
кабель питания от электророзетки. Подсоединение компонентов к электросети должно быть
последней операцией по подключению, которая выполняется в системе.
• Не допускайте контактов кабелей громкоговорителей, подключенных к разным разъемам.
• Можно использовать громкоговорители с номинальным сопротивлением от 6 ом до 16 ом
(если предполагается использование громкоговорителей с сопротивлением менее 8 ом, см.
раздел Изменение сопротивления громкоговорителей на стр. 43).
Настройка громкоговорителей B второй зоны
После выбора пункта Second Zone (Вторая зона) в Настройка задних громкоговорителей
объемного звучания на стр. 24, можно использовать громкоговорители, подключенные к
разъемам громкоговорителей (задних, объемного звучания) B на задней панели для
прослушивания стереофонического воспроизведения в другой комнате. См. раздел Смена
настройки акустической системы ниже для получения информации о способах
прослушивания, доступных при такой настройке.
1
Подсоедините пару громкоговорителей к разъемам задних громкоговорителей
объемного звучания на задней панели.
Подсоедините их таким же образом, как подсоединены громкоговорители в разделе
Подключение громкоговорителей на стр. 13. При размещении громкоговорителей в другой
комнате убедитесь в том, что вы прочли раздел Советы по расположению громкоговорителей
на стр. 14.
2
Выберите пункт “Second Zone” (Вторая зона) в меню “Surr Back System” (cистема
задних громкоговорителей объемного звучания).
См. указания раздела Настройка задних громкоговорителей объемного звучания на стр. 24.
Смена настройки акустической системы
Если в разделе Настройка задних громкоговорителей объемного звучания на стр. 24 выбран
пункт Second Zone (Вторая зона), можно использовать три настройки при помощи кнопки
SPEAKERS (ГРОМКОГОВОРИТЕЛИ). Если выбрана настройка Normal (SB) или Front Bi-Amp,
постоянно выбрана акустическая система SPA или SPAB (соответственно). Параметры,
приведенные ниже, предназначены только для настройки Second Zone.
1
• Используйте кнопку SPEAKERS на передней
панели для выбора настроек системы
громкоговорителей.
Нажмите повторно для выбора настройки системы
громкоговорителей:
• SPA – звук выводится из громкоговорителей,
подключенных к контактам громкоговорителей
A (возможно многоканальное воспроизведение).
• SPB – звук выводится из двух громкоговорителей, подключенных к акустической
системе B (возможно только стереофоническое воспроизведение).
• SPAB – звук выводится через систему громкоговорителей A (до 5 каналов в зависимости
от источника), два громкоговорителя системы B и низкочастотный громкоговоритель.
Многоканальные источники (воспроизводящиеся через акустическую систему A)
декодируются для стереофонического воспроизведения через акустическую систему B.
Подключение передних громкоговорителей к двум усилителям
При подключении громкоговорителей к двум усилителям высокочастотный и низкочастотный
динамики подключаются к двум разным усилителям (в данном случае к разъемам передних и
задних громкоговорителей объемного звучания) для повышения качества разделения звука.
Для этого используемые громкоговорители должны иметь возможность подключения к двум
усилителям (иметь отдельные разъемы для высоких и низких частот), и повышение качества
звучания будет зависеть от типа используемых громкоговорителей.
1 Подсоедините громкоговорители в
соответствии с приведенными ниже указаниями.

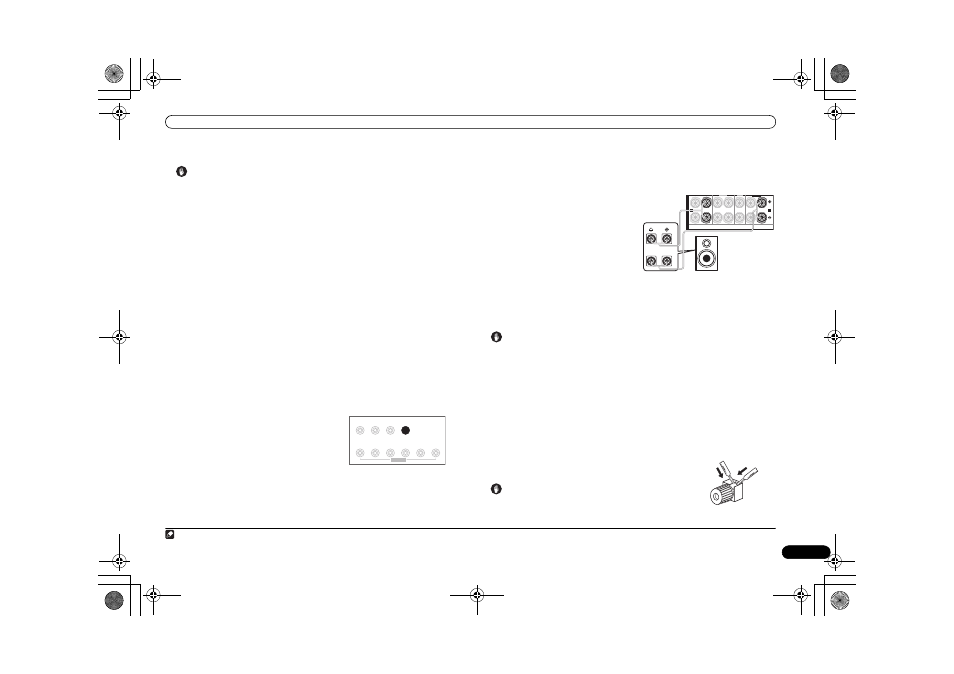

На схеме ниже показаны соединения при
подключении двух усилителей к переднему левому
громкоговорителю. Подключите правый
громкоговоритель аналогичным образом.
Поскольку на разъемы переднего и заднего
громкоговорителей объемного звучания
выводится один и тот же аудиосигнал, не важно
какой из наборов (передние или задние
объемного звучания) подключен к каким
разъемам (Hi (высокочастотным) или Low
(низкочастотным)) громкоговорителя.
• Убедитесь в том, что подключение +/– выполнено правильно.
2 Выберите настройку “Front Bi-Amp” (Подключение передних громкоговорителей к двум
усилителям) в меню “Surr Back System” (Система задних громкоговорителей объемного звучания).
См. раздел Настройка задних громкоговорителей объемного звучания на стр. 24 для
получения информации об использовании разъемов задних громкоговорителей объемного
звучания.
Предупреждение
• Большинство громкоговорителей с разъемами Hi и Low имеют две металлических
пластины для соединения разъемов Hi и Low. При подключении двух усилителей к
громкоговорителям эти пластины необходимо удалить во избежание серьезных
повреждений усилителя. Для получения дополнительной информации см. руководство
для громкоговорителя.
• Если используемые громкоговорители имеют съемный разделительный фильтр, убедитесь
в том, что при подключении двух усилителей он не снят. Это может привести к
повреждению громкоговорителей.
Двухпроводное подключение громкоговорителей
Двухпроводное подключение выполняется в основном по тем же причинам, что и подключение к
разным усилителям, но также позволяет устранить помехи, вносимые проводами, что дает более
высокое качество звука. Для этого используемые громкоговорители также должны иметь
возможность двухпроводного подключения (иметь отдельные контакты для высоких и низких
частот). При двухпроводном подключении убедитесь в том, в Настройка задних громкоговорителей
объемного звучания на стр. 24 выбраны параметры Normal (SB) или Second Zone.
•
Для двухпроводного подключения громкоговорителя
подсоедините два кабеля громкоговорителя к разъему
громкоговорителя на ресивере.
Предупреждение
• Убедитесь в том, что при двухпроводном подключении
используются параллельные (а не последовательные, что
бывает довольно редко) соединения.
• Не подключайте различные громкоговорители к одному и тому же разъему таким образом.
Примечание
1 • Воспроизведение звука низкочастотным громкоговорителем зависит от настроек, описанных в разделе Speaker Setting (Настройка громкоговорителей) на стр. 28. Однако, если выше выбран пункт SPB, из низкочастотного
громкоговорителя звук слышен не будет (канал низкочастотных эффектов не декодирован).
• В зависимости от установок, описанных в разделе Настройка задних громкоговорителей объемного звучания на стр. 24, вывод сигнала из разъемов предварительного усилителя может измениться.
• Все системы громкоговорителей (кроме соединений Second Zone) выключены, если подсоединены головные телефоны.
MIDNIGHT/
LOUDNESS
QUICK
SETUP SETUP RETURN TUNING /
STATION TONE
PTY SEARCH SPEAKERS
TUNER EDIT
EON MODE
MULTI JOG
FRONT R L CENTER SURROUND S
P
E
A
K
E
R
S R L SURROUND BACK
A B
L R
Hi
Lo
Передний
левый
громкоговоритель
