Подключение
10
Ru
Глава 4:
Подключение
Подсоединение кабелей
Внимание
• Перед выполнением или изменением схем подсоединения отключите кабель питания от
розетки переменного тока.
• Убедитесь в том, что кабели не проходят поверх данного устройства. В противном случае
магнитное поле, генерируемое трансформаторами этого устройства, может вызвать
помехи в громкоговорителях.
• Перед отсоединением кабеля питания переключите питание в режим ожидания.
Аналоговые аудиокабели
Для подключения аналоговых аудиокомпонентов
используйте стереофонические аудиокабели RCA.
Эти кабели имеют типичную красную и белую
маркировку, и необходимо подключить красные
штекеры к разъемам R (правый), а белые – к
разъемам L (левый).
Цифровые аудиокабели
Для подключения к данному ресиверу цифровых
компонентов следует использовать имеющиеся в
продаже коаксиальные цифровые аудиокабели
или оптические кабели.
1
Видеокабели
Стандартные видеокабели RCA
Эти кабели являются наиболее
распространенным типом видеокабелей и
используются для подключения к разъемам
композитного видео. Штекеры с желтой
маркировкой отличают их от аудиокабелей.
Кабели S-video
Кабели S-video обеспечивают более
качественное изображение, чем стандартные
видеокабели RCA, раздельно передавая сигналы
яркости и цветности.
Кабели компонентного видео
Наивысшее качество воспроизведения цвета от
источника видеосигнала обеспечивают кабели
компонентного видео. По этим кабелям
передается телевизионный цветовой сигнал,
разделенный на сигнал яркости (Y) и сигналы
цветности (P
B
и P
R
). Таким образом устраняются
взаимные помехи между сигналами.

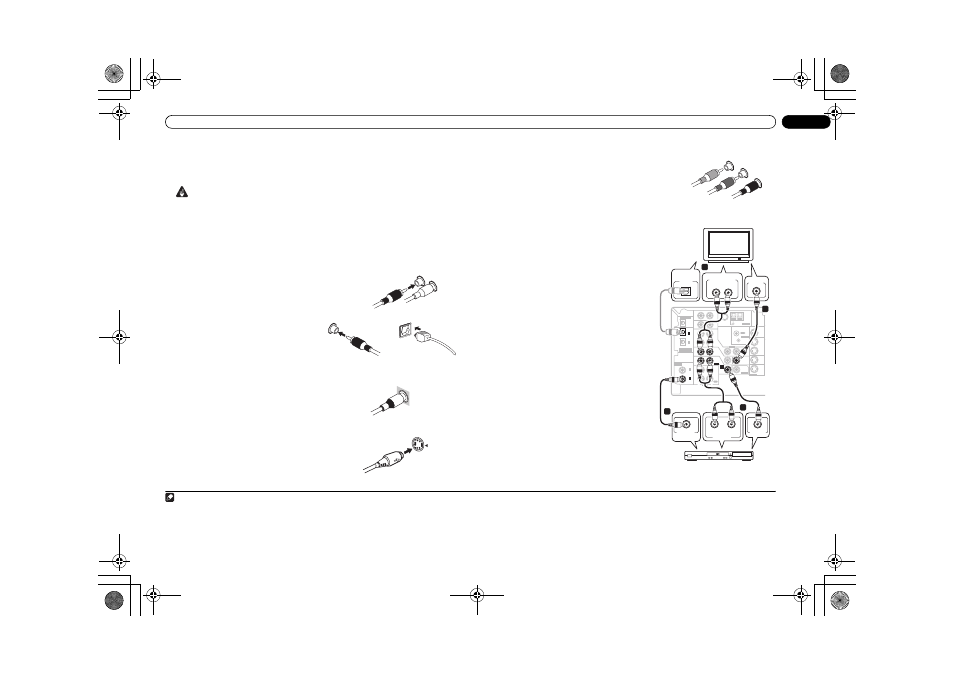

Подключение проигрывателя DVD и телевизора
На этой странице показан порядок подключения
проигрывателя дисков DVD и телевизора к ресиверу.
1
Соедините коаксиальный цифровой
аудиовыход проигрывателя DVD со входом
DIGITAL COAX 1 (DVD/LD) этого ресивера.
Для соединения используйте коаксиальный цифровой
аудиокабель.
2
2
Подключите композитный видеовыход и
стереофонические аналоговые аудиовыходы
3
проигрывателя DVD ко входам DVD/LD этого
ресивера.
Для соединения используйте стандартный
видеокабель
4
RCA и стереофонический акустический
кабель RCA.
• Если проигрыватель DVD имеет многоканальные
аналоговые выходы, подключите их, как описано
в разделе Подключение многоканальных
аналоговых выходов на стр. 11.
3
Соедините аналоговые аудиовыходы
телевизора со входами TV/SAT ресивера.
Это позволит воспроизведение звука со встроенного
тюнера телевизора. Используйте для этого
стереофонический аудиокабель RCA.
• Если используемый телевизор имеет встроенный
цифровой декодер, можно также соединить
оптический цифровой аудиовыход телевизора со
входом DIGITAL OPT 2 (TV/SAT) ресивера. Для
соединения используйте оптический кабель.
4
Подключите видеоразъем ресивера MONITOR
OUT (ВЫХОД МОНИТОРА) к видеовходу
телевизора.
Для подключения к гнезду композитного видео
используйте стандартный видеокабель RCA.
5
Примечание
1 • Аккуратно выполняйте подключение оптического кабеля, старайтесь не повредить защитную шторку оптического разъема.
• Обеспечьте для оптического кабеля свободно свисающую петлю. Можно повредить кабель об острые углы.
• Для коаксиального цифрового подключения также можно использовать стандартный видеокабель RCA.
Правый (красный)
Аналоговые аудиокабели
Левый (белый)
Коаксиальный цифровой
аудиокабель
Оптический кабель
Стандартные видеокабели RCA
S-video
2 Если на проигрывателе DVD имеется только оптический цифровой выход, его можно соединить с оптическим входом ресивера с помощью оптического кабеля. При настройке ресивера следует назначить для ресивера оптический
вход, к которому подключен проигрыватель (см. раздел Меню назначения входов на стр. 39).
3 Это соединение позволит осуществлять аналоговые записи с используемого проигрывателя DVD.
4 Чтобы получения видеоизображения более высокого качества, можно также использовать соединение S-video через разъем S-VIDEO DVD/LD. Если на проигрывателе имеется выход компонентного видео, его тоже можно
подключить. Подробнее см. раздел Использование разъемов компонентного видео на стр. 12 ниже.
5 Чтобы получения видеоизображения более высокого качества, можно также использовать соединение S-video через разъем S-VIDEO MONITOR OUT. Если для подключения ресивера к телевизору требуется использовать выходы
компонентного видео, обратитесь к разделу Использование разъемов компонентного видео на стр. 12.
Зеленый (Y)
Синий (P
B
)
Красный (P
R
)
Кабели компонентного видео
COAX
OPT
OPT
(CD)
ASSIGNABLE
DIGITAL IN
1
2
(DVR/VCR)
COAX
(DVD/LD)
1
2
ASSIGNABLE
DIGITAL IN
(TV/ SAT)
OPT
AM
LOOP
FM UNBAL
75
IN
IN
IN
IN
IN
IN
MONITOR
OUT
MONITOR OUT
OUT
VIDEO
S-VIDEO
SUB
WOOFER
IN
IN
IN
IN
OUT
OUT
OUT
IN
CD
DVR/
VCR
DVR/
VCR
TV/
SAT
TV/
SAT
DVD
/LD
DVD
/LD
PLAY
CD-R
/TAPE
/MD
FRONT
PREOUT
REC
ANTENNA
CONTROL
D V D
5.1CH
INPUT
AUDIO
R
L
IN
AUX
OUT
IN
DIGITAL OUT
Этот ресивер
ANALOG AUDIO OUT
L
R
DIGITAL
AUDIO OUT
OPTICAL
VIDEO IN
Телевизор
AUDIO
R
L
DIGITAL OUT
ANALOG OUT
COAXIAL
VIDEO OUT
Проигрыватель DVD
1
2
4
3
