09

49

Ru

1

Подсоедините громкоговорители в

соответствии с приведенными ниже указаниями.

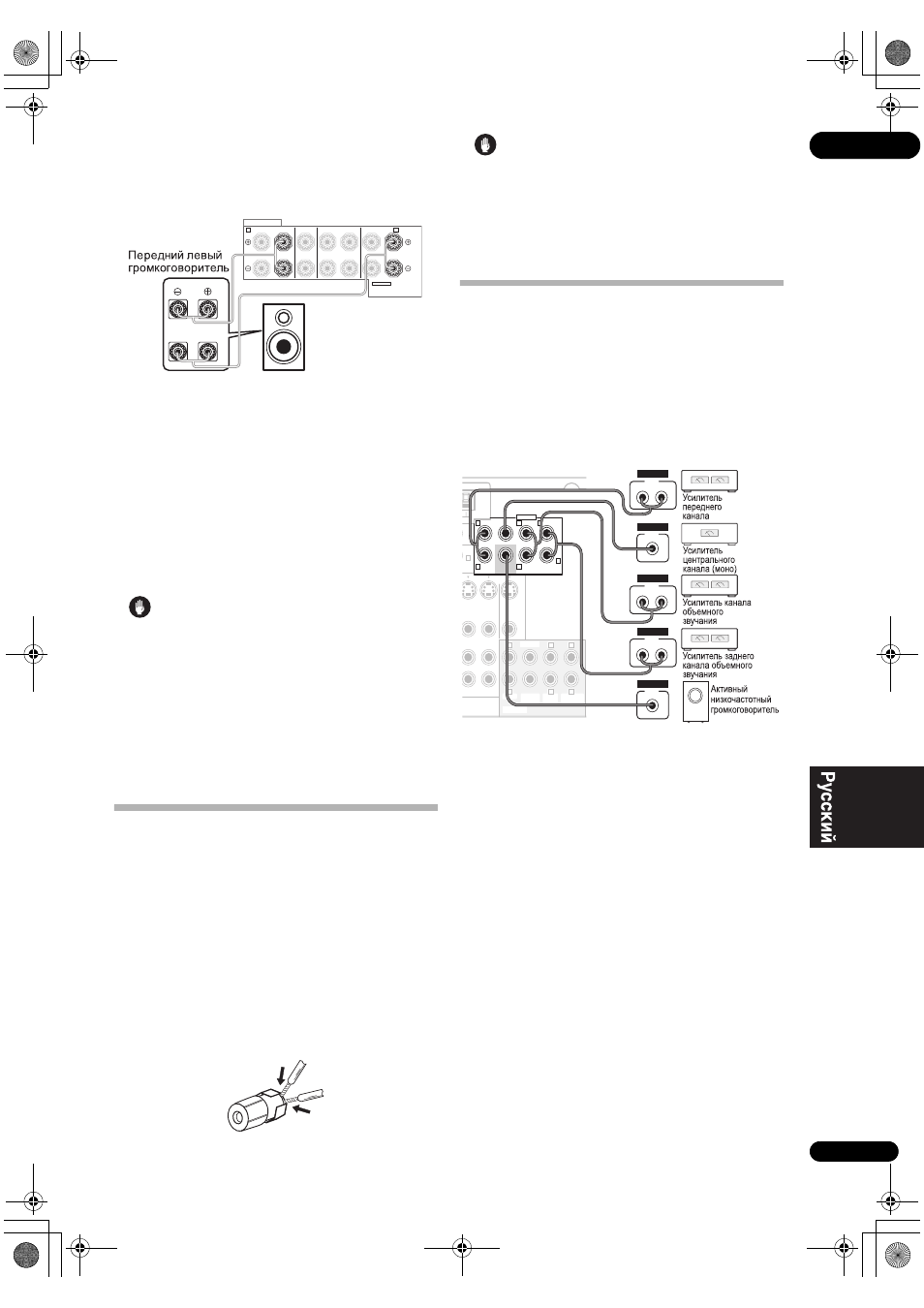

На схеме ниже показаны соединения при подключении двух
усилителей к переднему левому громкоговорителю.
Подключите правый громкоговоритель аналогичным образом.

Поскольку на разъемы переднего и заднего
громкоговорителей объемного звучания выводится один
и тот же аудиосигнал, не важно какой из наборов
(передние или задние объемного звучания) подключен к
каким разъемам (High или Low) громкоговорителя.

• Убедитесь в том, что подключение + / выполнено правильно.

2

Выберите настройку «Front Bi-Amp» в меню

«Surr Back System».
См. раздел Настройка задних громкоговорителей
объемного звучания
на стр. 38 для получения
информации об использовании разъемов задних
громкоговорителей объемного звучания.

Предупреждение

• Большинство громкоговорителей с разъемами High и Low имеют

две металлические пластины для соединения разъемов High и
Low. При подключении двух усилителей к громкоговорителям
эти пластины необходимо удалить во избежание серьезных
повреждений усилителя. Для получения дополнительной
информации см. руководство для громкоговорителя.

• Если используемые громкоговорители имеют съемный

разделительный фильтр, убедитесь в том, что при
подключении двух усилителей он не снят. Это может
привести к повреждению громкоговорителей.

Двухпроводное подключение громкоговорителей

Двухпроводное подключение выполняется в основном по тем
же причинам, что и подключение к разным усилителям, но
также позволяет устранить помехи, вносимые проводами, что
дает более высокое качество звука. Для этого используемые
громкоговорители также должны иметь возможность
двухпроводного подключения (иметь отдельные контакты для
высоких и низких частот). При двухпроводном подключении
убедитесь в том, что в разделе Настройка задних
громкоговорителей объемного звучания
на стр. 38 выбраны
параметры Normal (SB) или Speaker B.

Для двухпроводного подключения громкоговорителя

подсоедините два кабеля громкоговорителя к разъему
громкоговорителя на ресивере.

Предупреждение

• Убедитесь в том, что при двухпроводном

подключении используются параллельные (а не
последовательные, что бывает довольно редко)
соединения.

• Не подключайте различные громкоговорители к

одному и тому же разъему таким образом.

Подключение дополнительных усилителей

Мощности данного ресивера более, чем достаточно для
любого домашнего применения, но имеется возможность
подключения дополнительных усилителей к каждому
каналу системы при помощи выходов предварительного
усилителя. Для подключения усилителей выполните
соединения, показанные ниже.

• Перед выполнением или изменением схем

подсоединения отключите кабель питания от розетки
переменного тока.

• Можно использовать дополнительный усилитель как

на выходе предварительного усилителя заднего
канала объемного звучания, так и на отдельном
громкоговорителе. В этом случае подсоедините
усилитель только к левому (L (Single)) разъему.

• Звук, поступающий через разъемы заднего канала

объемного звучания будут зависеть от его
конфигурации, описанной в разделе Настройка
задних громкоговорителей объемного звучания
на
стр. 38.

• Чтобы был слышен только усиленный звук,

установите систему громкоговорителей в положение
OFF или просто отсоедините все громкоговорители,
подключенные непосредственно к ресиверу.

• Если низкочастотный громкоговоритель не

используется, то выберите для параметра настройки
громкоговорителей значение LARGE (см. раздел
Speaker Setting (Настройка громкоговорителей) на
стр. 43).

SPEAKERS

A

B

R

L

R

L

R

L (

Single)

FRONT

CENTER

SURROUND

SURROUND BACK /

SELECTABLE

SEE INSTRUCTION MANUAL

High

Low

VSX-1017AV

(Single)

IN

OUT

IN

MONITOR
OUT

OUT

DVR/VCR2

AM LOOP

PRE OUT

OUT

IN

3

R

R

R

R

R

R

L

L

L

L

L

L

CENTER

CENTER

MULTI CH IN

FRONT

FRONT

SUR-
ROUND

SUR-
ROUND

SURROUND
BACK

SURROUND
BACK

SUB
WOOFER

SUB
WOOFER

INPUT

L

R

ANALOG

INPUT

L

R

ANALOG

INPUT

L

R

ANALOG

INPUT

ANALOG

INPUT

ANALOG

VSX-1017_HY_Ru.book Page 49 Thursday, March 15, 2007 5:07 PM
