Для прослушивания звучания от компонента
HDMI через данную систему, при необходимости,
выполните аналоговое и/или цифровое
соединения.
На задней панели, нужно подключить к аудиогнездам от
набора аудио/видеоприемов (например, DVR/VCR1 или
DVR/VCR2 как показано на иллюстрации).
• Без данного соединения, звучание HDMI все еще будет
выводиться от телевизора или плазменного дисплея
(хотя звучание от данного ресивера будет отсутствовать).
4
Назначьте вход(ы) HDMI, подключенные к
соответствующему источнику приема.
Если подключенный компонент HDMI отличается от
настроек по умолчанию для входных терминалов HDMI
данного ресивера, требуется изменить настройки,
указанные в Назначение входов HDMI на стр. 53.
5
С помощью кнопок источника приема,
выберите источник приема, назначенный на
прошлом шаге, затем нажимайте SIGNAL SEL для
выбора аудиовходного сигнала.
Также можно использовать органы управления на
передней панели (см. Выбор входного сигнала на стр. 30).
• Если видеосигнал не появляется на используемом
телевизоре или плазменном дисплее, попробуйте
отрегулировать настройки разрешения используемого
компонента или дисплея. Учтите, что некоторые
компоненты (например, игровые видеоприставки),
имеют разрешение, отображение которого
невозможно. В этом случае используйте (аналоговое)
подключение S-video или композитное подключение.
О HDMI
HDMI (High Definition Multimedia Interface – интерфейс
мультимедиа с высоким разрешением) может передавать как
видео, так и звук через одно цифровое соединение и
предназначен для проигрывателей DVD, цифровых телевизоров,
телевизионных приставок и других аудио/видеоустройств. HDMI
разработан с целью объединения в одной спецификации
технологий HDCP (High Bandwidth Digital Content Protection –
защита широкополосного цифрового содержимого) и DVI
(Digital Visual Interface – цифровой визуальный интерфейс).
HDCP служит для защиты цифрового содержимого,
передаваемого и принимаемого совместимыми с DVI дисплеями.
HDMI поддерживает видео стандартного, улучшенного
качества и высокой четкости, а также многоканальный
объемный звук. К особенностям HDMI относятся передача
цифрового видео без сжатия, полоса пропускания до 2,2
гигабит в секунду (для сигналов HDTV), один разъем
(вместо нескольких кабелей и разъемов) и возможность
связи между источником сигнала и аудио/
видеоустройствами, такими как цифровой телевизор.
HDMI, эмблема
и High-Definition Multimedia
Interface являются товарными знаками или
зарегистрированными товарными знаками компании
HDMI Licensing LLC.
Подключение цифровых
аудиоисточников
Ресивер оснащен цифровыми входами и выходами, что
позволяет подключать к нему цифровые
аудиокомпоненты как для воспроизведения, так и для
создания цифровых записей.
Большинство аналоговых компонентов также имеют
возможность аналогового подключения. Если их тоже
необходимо подключить, см. раздел Подключение
аналоговых аудиоисточников на следующей странице.
1

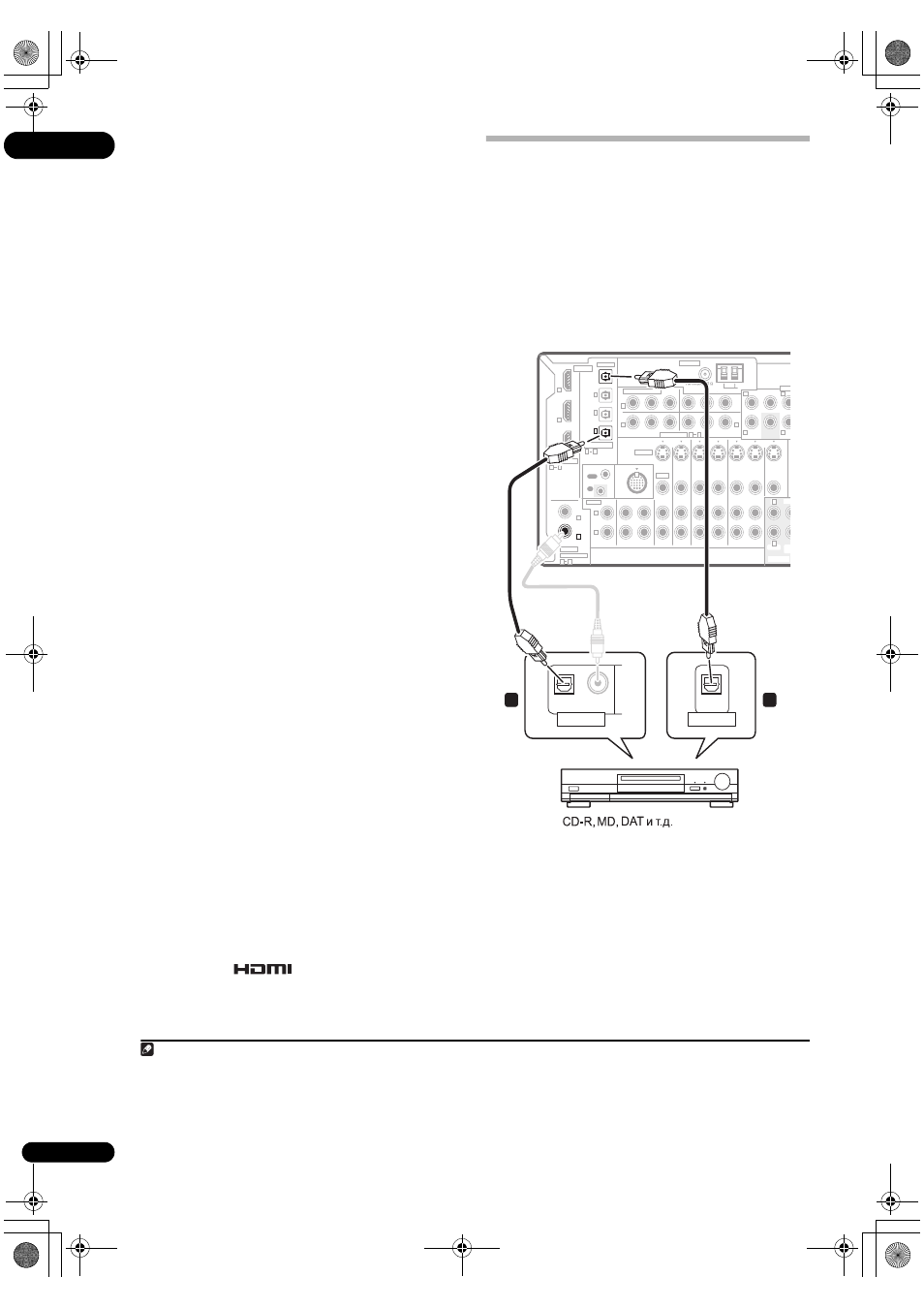

Соедините цифровой аудиовыход оптического
типа
1
используемого цифрового компонента со
входом DIGITAL 3 (CD).
Для соединения используйте оптический кабель.
2
Для подключения записывающего
оборудования соедините выход оптического типа
DIGITAL с цифровым входом рекордера.
Для подключения к выходу DIGITAL OUT используйте
оптический кабель.
2
Примечание
1 • Если на используемом цифровом компоненте имеется только коаксиальный цифровой выход, его можно соединить с одним из коаксиальных входов
ресивера с помощью коаксиального кабеля. При настройке ресивера потребуется указать, какой его вход подключен к компоненту (см. также раздел Меню
Input Assign (Назначение входов) на стр. 52).
• Цифровые выходы других компонентов можно подключить к любым свободным цифровым аудиовходам ресивера. Эти входы можно назначить при
настройке ресивера (см. также раздел Меню Input Assign (Назначение входов) на стр. 52).
2 Для записи с некоторых цифровых источников необходимо выполнить аналоговое подключение, как описано в разделе Подключение аналоговых
аудиоисточников ниже.
CD
IN
IN
IN
IN
IN
IN
OUT
OUT
OUT
IN
IN
IN
IN
MONITOR
OUT
OUT
OUT
CD-R/TAPE/MD
DVD/LD
DVR/VCR1
DVR/VCR2
TV/SAT
CONTROL
