Использование разъемов компонентного видео, Для соединения используйте оптический кабель, Примечание – Инструкция по эксплуатации Pioneer VSX-1017AV-K

Страница 14

Advertising
background image

03

14

Ru

1

Соедините аудио/видеоразъемы приставки со

входами TV/SAT AUDIO и VIDEO.
Выполните соединение с помощью стереофонического
кабеля RCA с аудиоштекером и видеокабеля или кабеля
S-video.

2

Соедините цифровой аудиовыход оптического

типа

1

используемой приставки со входом

OPTICAL 2 (TV/SAT).

2

Для соединения используйте оптический кабель.

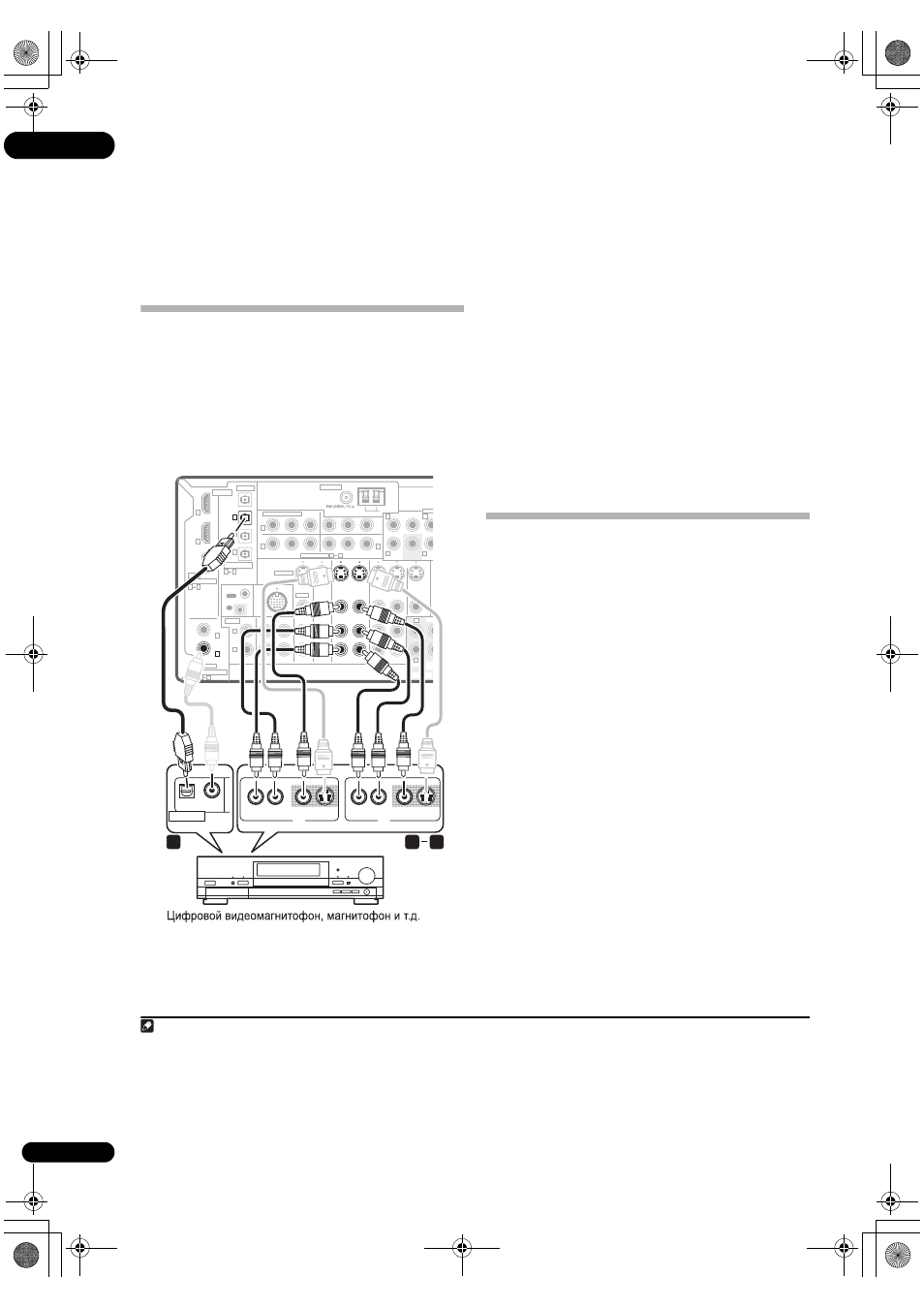

Подключение рекордера DVD/HDD,
видеомагнитофона и других
видеоисточников

Ресивер оборудован двумя наборами аудио/видеовходов
и выходов, пригодных для подключения аналоговой или
цифровой видеоаппаратуры, включая DVD/HDD-
рекордеры и видеомагнитофоны.

1

Подключите аудио/видеовыходы

видеопроигрывателя/рекордера ко входам DVR/
VCR1 AUDIO и VIDEO.
Для аудиосоединения используйте стереофонический
аудиокабель RCA, а для видеосоединения – стандартный
видеокабель или кабель S-video.

Для второго рекордера используйте входы DVR/VCR2 IN.

2

Если устройство имеет функцию записи,

соедините выходы DVR/VCR1 AUDIO и VIDEO с
аудио/видеовходами рекордера.
Для аудиосоединения используйте стереофонический
аудиокабель RCA, а для видеосоединения – стандартный
видеокабель или кабель S-video.

Для второго рекордера используйте выходы DVR/VCR2.

3

Если устройство способно выводить цифровой

звук, соедините цифровой аудиовыход
оптического типа

3

рекордера со входом OPTICAL 1

(DVR/VCR1).
Для соединения используйте оптический кабель.

4

Для второго рекордера используйте входы COAXIAL 2

(DVR/VCR2).

Использование разъемов
компонентного видео

По сравнению с композитным видео или S-video
компонентное видео обеспечивает значительно более
высокое качество изображения. Также можно
воспользоваться преимуществами видео с прогрессивной
разверткой (если, источник сигнала и телевизор
поддерживают этот формат), что обеспечивает очень
устойчивое изображение без мерцания. Узнать,
поддерживает ли ваше оборудование видео с
прогрессивной разверткой (progressive-scan video),
можно в документации к телевизору и компоненту-
источнику видеосигнала.

Примечание

1 Если на приставке имеется только коаксиальный цифровой выход, его можно соединить с одним из коаксиальных входов ресивера с помощью
коаксиального цифрового аудиокабеля. При настройке ресивера потребуется указать, какой его вход подключен к приставке (см. раздел Меню Input Assign
(Назначение входов)
на стр. 52).
2 Если спутниковый/кабельный ресивер не имеет цифрового аудиовыхода, этот пункт можно пропустить.

CD

IN

IN

IN

IN

IN

IN

OUT

OUT

OUT

IN

IN

IN

IN

MONITOR
OUT

OUT

OUT

CD-R/TAPE/MD

DVD/LD

DVR/VCR1

DVR/VCR2

TV/SAT

CONTROL

iPod

IN

AUDIO

ANTENNA

AM LOOP

Y

P

B

P

R

Y

P

B

P

R

Y

P

B

P

R

Y

P

B

P

R

DIGITAL

ASSIGNABLE

OPTICAL

COAXIAL

VIDEO

S-VIDEO

PRE O

COMPONENT VIDEO

OUT

HDMI

ASSIGNABLE

ASSIGNABLE

OUT

(TV/SAT)

(DVD/LD)

(CD)

(DVR/
VCR1)

IN

IN

OUT

1

IN

1

1

(

TV/SAT

)

IN

2

IN

2

IN

3

(DVD/LD)

IN 1

(DVR/VCR2)

IN 2

IN 2

IN 3

3

1

R

L

R

R

R

L

L

L

OUT

IN

2

1

2

1

ASSIGNABLE

3

1

CEN

CENTER

MULTI CH IN

FRONT

FRONT

SUR
ROU

SUB
WO

SUB
WOOFER

AV IN

VIDEO

AUDIO L

R

AV OUT

S-VIDEO

AUDIO

VIDEO

S-VIDEO

OPTICAL

COAXIAL

DIGITAL OUT

L

R

1

2

3

VSX-1017AV

3 • Для записи следует подключить аналоговые аудиокабели (цифровое подключение предназначено только для воспроизведения).

• Если используемый видеокомпонент не имеет цифрового аудиовыхода, этот шаг можно пропустить.

4 Если на рекордере имеется только коаксиальный цифровой выход, его можно соединить с одним из коаксиальных входов ресивера с помощью
коаксиального цифрового аудиокабеля. При настройке ресивера потребуется указать, какой его вход подключен к рекордеру (см. также раздел Меню Input
Assign (Назначение входов)
на стр. 52).
