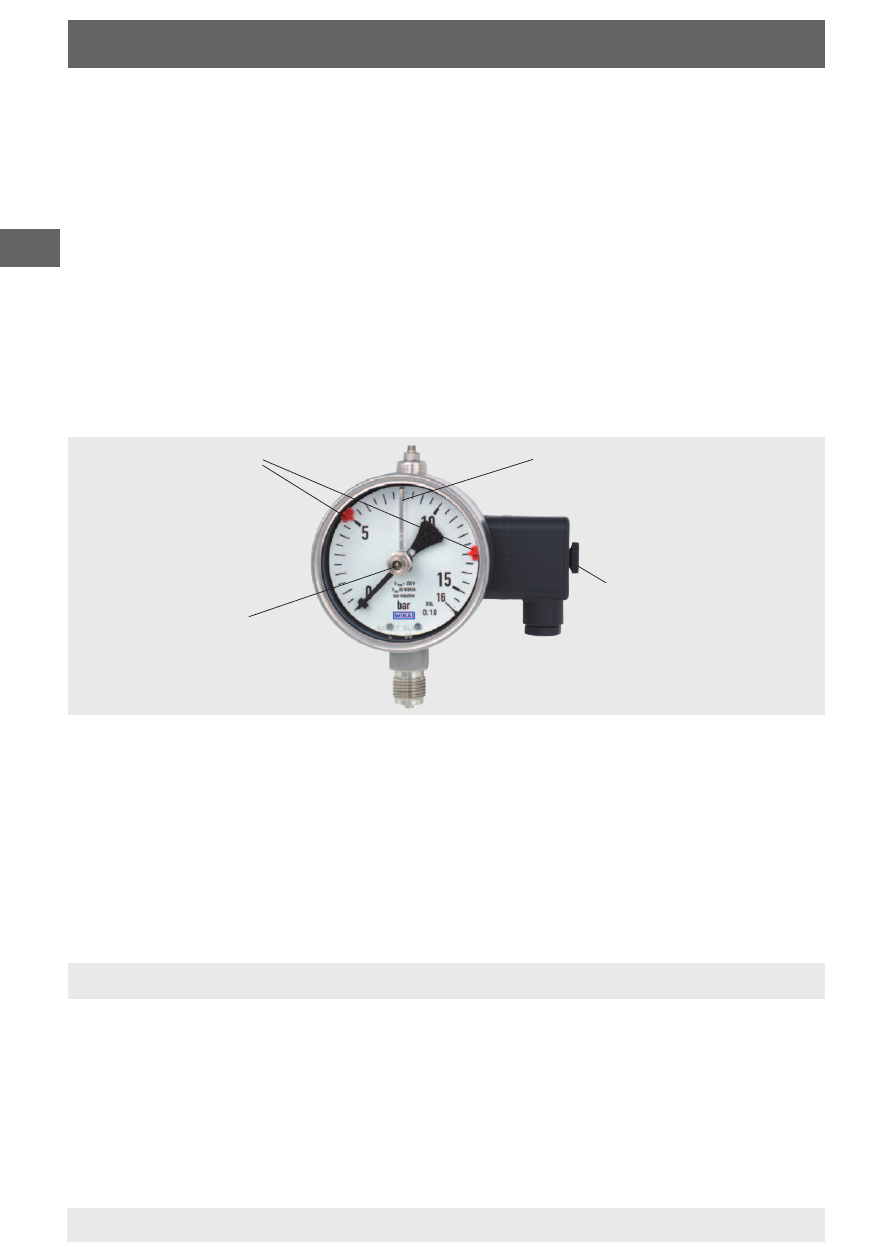

Подстроечный рычажок Стрелка уставки
Регулировочный замок
Съемный
настроечный ключ
6. Ввод в эксплуатацию, работа / 7. Защита контактов ...
6.4 Настройка стрелки уставки
Настройка стрелки уставки осуществляется посредством
регулировочного замка в смотровом окне при помощи
регулировочного ключа (входит в объем поставки, прикреплен к
крышке клеммного блока).
При настройке стрелок уставок у приборов с номинальным
диаметром 160 мм нажимать на подстроечный рычажок (через
регулировочный замок) можно только после того, как подстроечный
рычажок подведен в непосредственную близость к настраиваемой
стрелке уставки. В противном случае, не исключено повреждение
основной стрелки прибора или сбой настройки нулевой точки.
Стрелки уставок свободно настраиваются в пределах 10 - 90 %
диапазона шкалы, минимальное расстояние между двумя уставками
- около 10 % диапазона шкалы (соответствует примерно 30 ∢°).
Ввод в эксплуатацию
Во время ввода в эксплуатацию следует непременно избегать
гидравлических ударов. Запорные клапаны открывать медленно.
7. Меры по защите контактов
Контакты не должны подвергаться превышению установленных
для них допустимых значений как тока переключения, так и
напряжения переключения - ни независимо, ни одновременно,
даже на короткое время.
Для емкостной или индуктивной нагрузки мы рекомендуем одну их
следующих схем защиты:
