6 WIKA Руководство по эксплуатации DELTA-plus, DELTA-comb и DELTA-switch
2308215 10/2008 RU
RU
5. Установка на объекте / 6. Ввод в эксплуатацию
6. Ввод в эксплуатацию
6.1 Подача давления осуществляется в порты давления „+“ - высокое
давление и „-“ - низкое давление.
6.2 Электрические подключения (для 702.02.100 и 851.02.100)
„
Электрические подключения должны выполняться
квалифицированными электриками
„
схема подключения и назначение переключателей указываются на
табличке прибора. Клеммы 1 ... 6 и клемма заземления помечены.
„ Цепь питания должна обеспечивать максимальное потребление прибора
в соответствии с IEC 227 или IEC 245.
„ Приборы долны быть заземлены с общей системой заземления объекта.
5. Установка на объекте

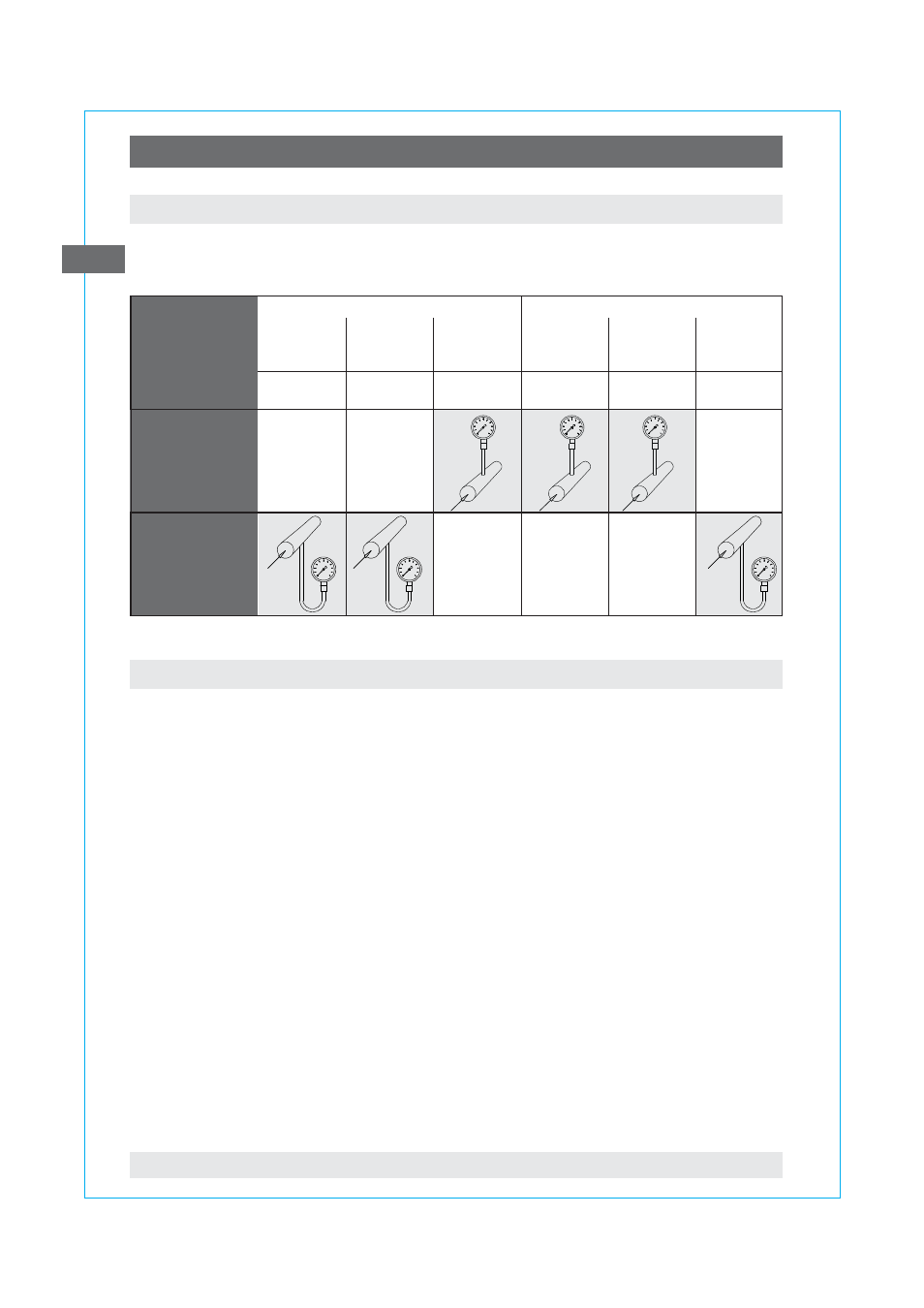

Расположение манометров при измерении различных сред.
Среда
Манометр
выше точки
отбора
давления
Манометр ниже
точки отбора
давления
Жидкая Газообразная
Жидкость Жидкость Пар Газ Влажный Газ-
с паром газ конденсат
Конденсат Кипящая Сжиженный Сухой Газ с Пар
жидкость газ газ жидкостью
