4 WIKA Руководство по эксплуатации DELTA-plus, DELTA-comb и DELTA-switch
2308215 10/2008 RU
RU
!
Caution
1. Указания безопасности
При монтаже, вводе в эксплуатацию и работе должны
соблюдаться национальные нормы и правила (например, VDE
0100 / EN 60 079-14 / EN 837-2 и др.) для данных приборов.
„ Не производите действий по монтажу, сервису и т.д. с
прибором, находящимся под напряжением (для моделей
702.02/03.100 и 851.02.100)
„ Несоблюдение правил может привести к травмам
персонала и/или повреждению оборудования
„ К работе с данным оборудованием может быть допущен
только персонал, имеющий достаточную квалификацию
1. Указания безопасности ... 3. Принцип действия
2122740.01
2. Введение
Натоящее руководство основано на следующих документах:
„ EN 837-2: Выбор и рекомендации по установке манометров
„
Типовой лист PM 07.15: Дифференциальный манометр с встроенным
манометром рабочего давления. DELTA-plus. Модель 702.01.100
„
Типовой лист PV 27.16: Дифференциальный манометр с встроенным
манометром рабочего давления и микропереключателем. DELTA-comb.
Модель 702.02.100
„
Типовой лист PV 27.17: Переключатель дифференциального давления.
DELTA-switch. Модель 851.02.100

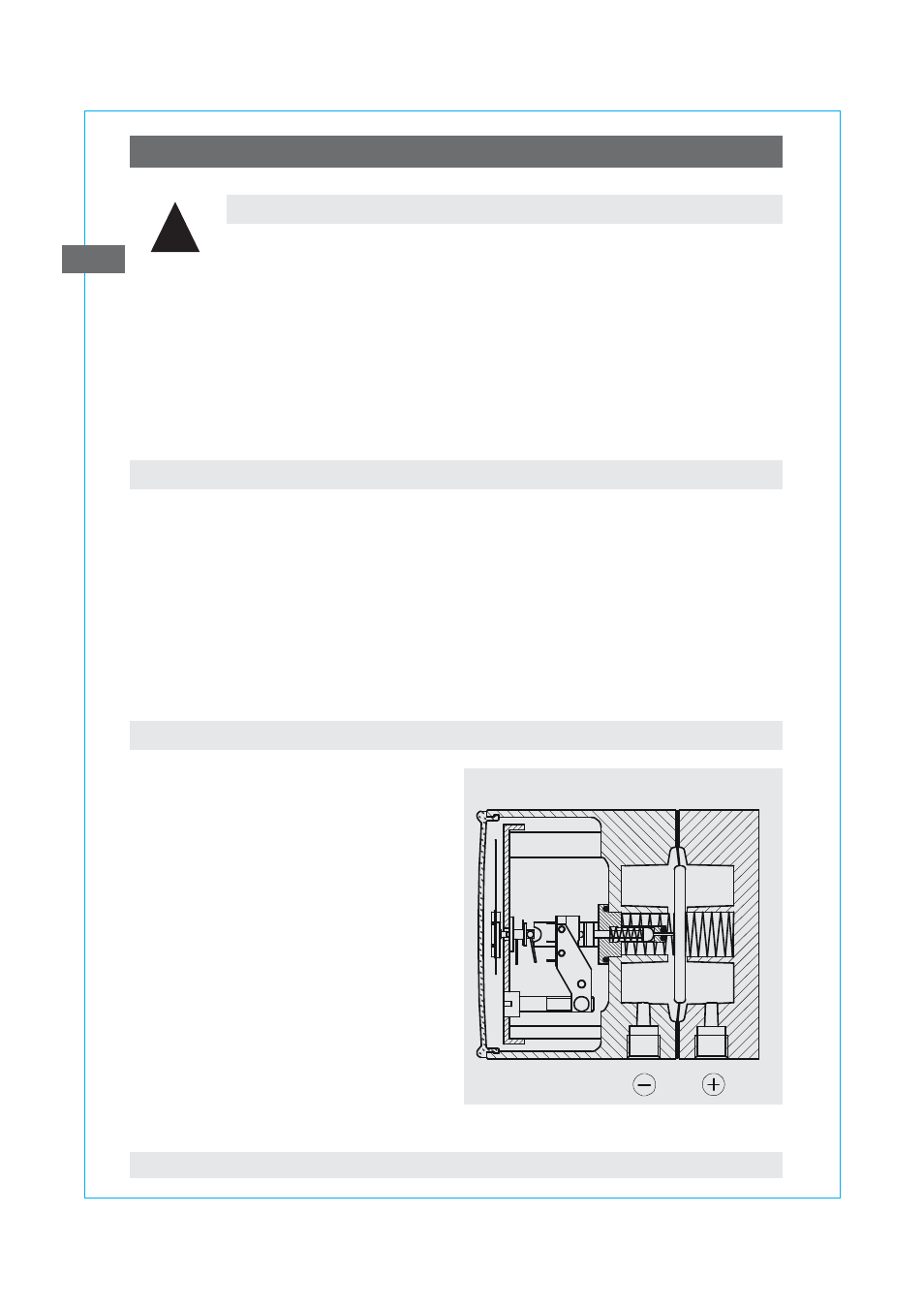

3. Принцип действия
Измерительные камеры „+“ и „-“
разделены эластичной диафрагмой.
Перепад давления вызывает осевое
перемещение диафрагмы и пружины.
Перемещение пропорционально
измеряемому давлению и через
соединительный вал передается на
функциональный механизм:
в DELTA-plus вызывает движение
стрелки,
в DELTA-comb вызывает движение
стрелки и замыкание переключателя
в DELTA-switch вызывает замыкание
переключателей
DELTA-comb (пример)
