Festo – CMFL – 1304b Svenska 27
Elektrisk montering
• Välj lämpliga kablar ur katalogen
www.festo.com/catalogue

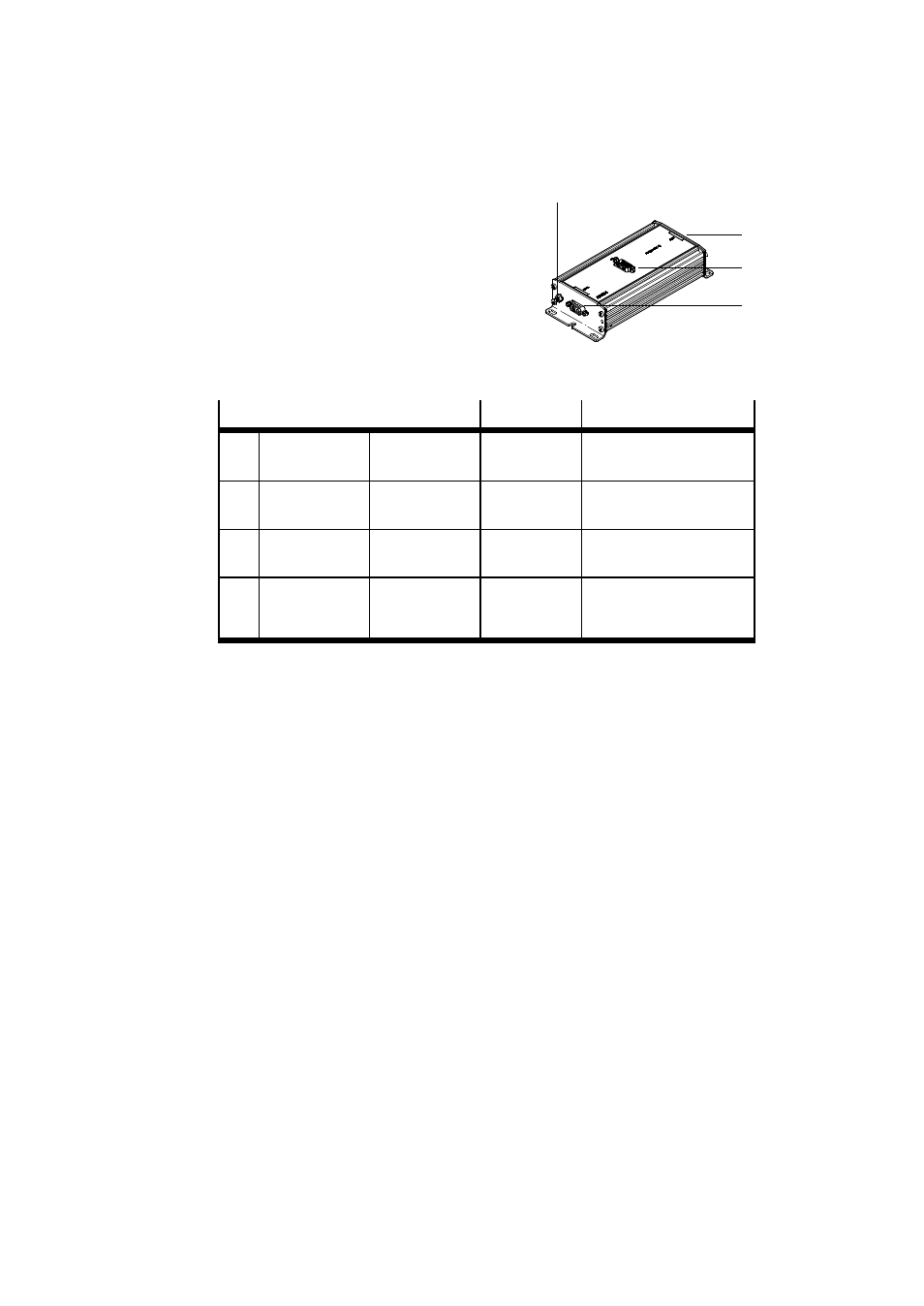

• Koppla de elektriska anslutningarna enligt
följande tabell:
Anslutning på CMFL Ledningstyp Beskrivning
1 Kortslagscylind
er ADNE-LAS D-sub, 9-polig
(hona) NEBM Strömförsörjning motor
3 I/O-gränssnitt
för PLC/IPC D-sub, 9-polig
(hona) NEBC Gränssnitt för anslutning
till valfritt PLC-styrsystem
4 Spännings-
försörjning D-sub W2
(hane) KPWR Spänningsanslutning med
2 högspänningskontakter
5
Funktionsjord Pinnskruv M4 – Anslutning funktionsjord
(kan ske via
nätspänningskabel)
Bild 4
Bild 3
1
3
4
5
