CMFL
24 Festo – CMFL – 1304b Svenska

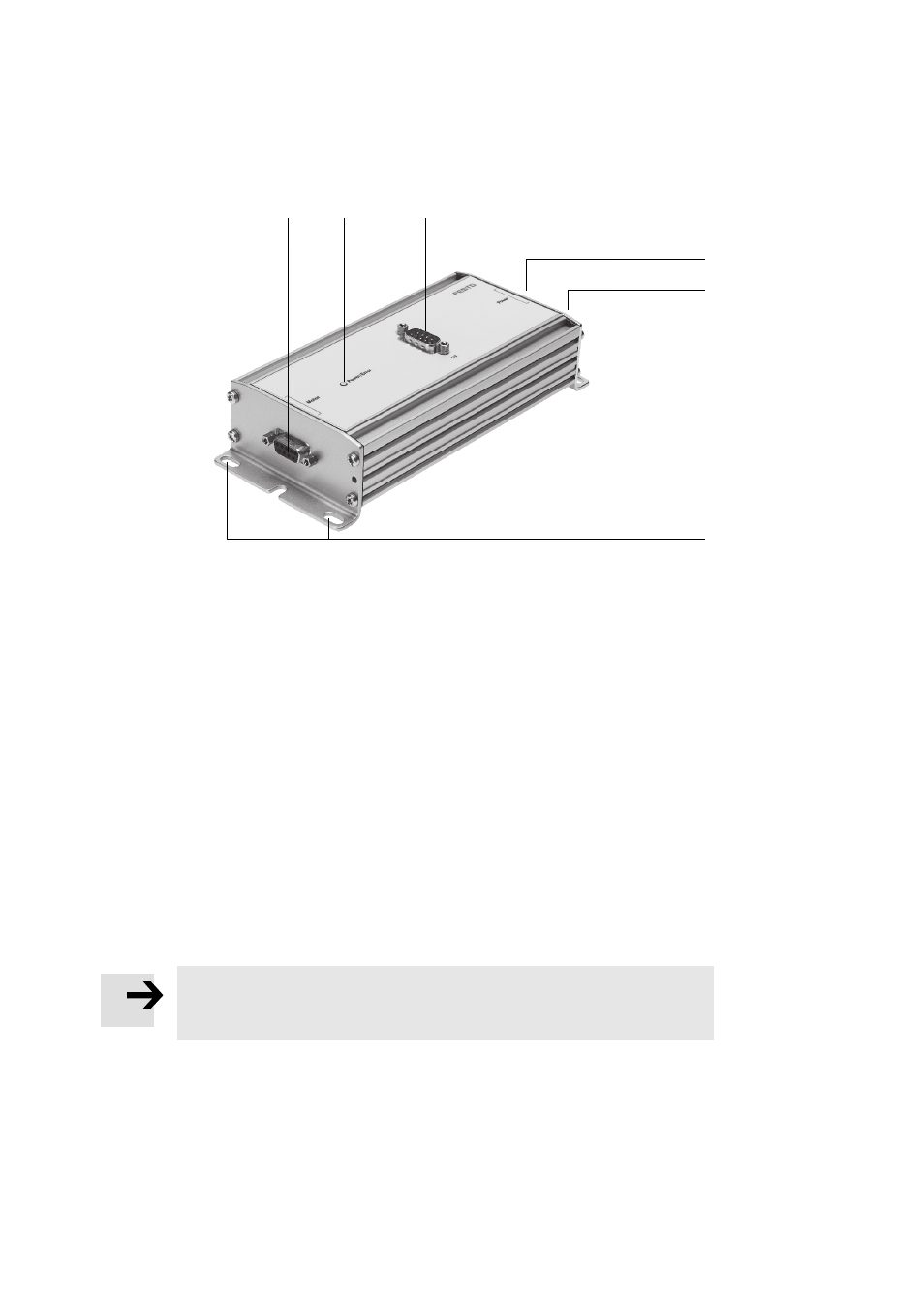

1 Manöverdon och anslutningar
2 3
5
6
4
1
Bild 1
1
Anslutning för kortslagscylinder ADNE-LAS
2
Statusindikering (LED)
3
Anslutning för I/O-gränssnitt för PLC/IPC
4
Anslutning för spänningsförsörjning
5
Funktionsjord FE
6
Avlånga hål för montering
2 Funktion och användning
Soft Stop CMFL med I/O-gränssnitt möjliggör positionering av en kortslagscylinder
ADNE-LAS i 4 specificerade körprofiler.
Anslutning av CFML till en överordnad PLC/IPC sker via digitala in-/utgångar.
Festo erbjuder passande kablar för Soft Stop (
kataloguppgifter,
www.festo.com/catalogue).
Soft Stop CMFL är avsedd för kontroll av en elektrisk kortslagscylinder med
inbyggd linjärmotor, ADNE-LAS.
Information
Kortslagscylinder ADNE-LAS är obromsad: Vid bortfall av Enable-insignalen
eller vid strömavbrott kan kolvstången röra sig fritt.
