Руководство по установке
43 Инструкция по эксплуатации
4
Оштукатуренная стена
Потребуются распорные пробки (не входят в комплект поставки).
Деревянные стены
Потребуются шурупы для дерева (не входят в комплект поставки).
Примечание
• При установки на тонкую панель используйте усиленные материалы и выполняйте монтаж
таким же образом, как и при установке на оштукатуренные стены.

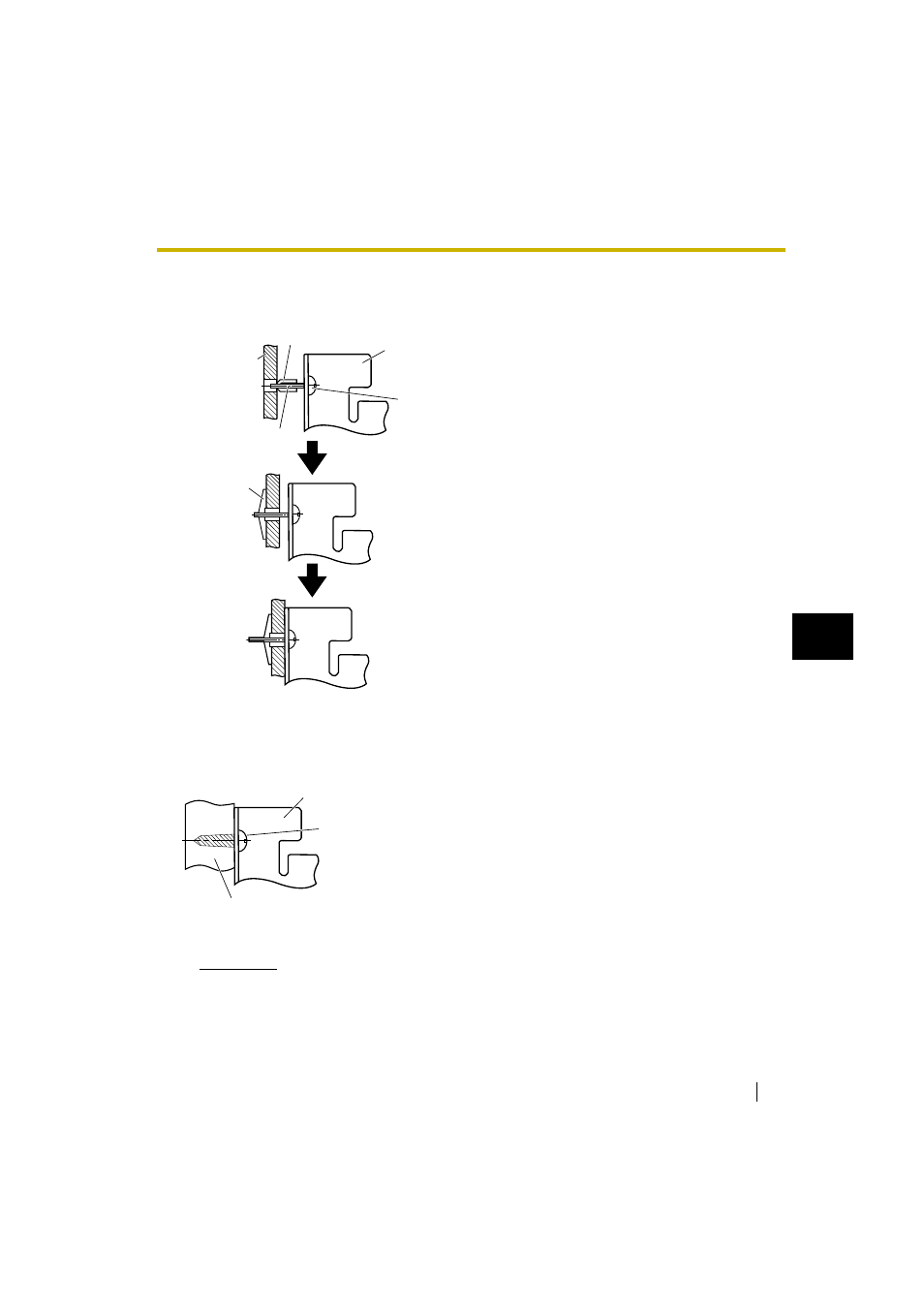

Штукатурка
Распорная пробка
Распорки
Настенная
крепежная
пластина
После раздвижения распорок тяните
настенную крепежную пластину на себя
до тех пор, пока распорки не закрепятся
в стене.
Затяните винт для обеспечения
надежного крепления настенной
крепежной пластины на стене.
Болт
Вставьте болт в отверстие настенной
крепежной пластины и в отверстие в
стене таким образом, чтобы распорки
находились в горизонтальном
положении.
Нужный размер отверстий см. в
инструкции по применению конкретных
распорных пробок.
Распорки
Настенная крепежная
пластина
Шуруп
Деревянная стена
Вставьте шуруп в отверстие настенной
крепежной пластины и туго затяните для
обеспечения надежного крепления
пластины на стене.
Нужный размер отверстий см. в
инструкции по применению конкретных
шурупов.
