STR-DH800 4-131-725-41(1) DK, FI, PT, RU
4-131-725-41(1)
Sony Corporation © 2009 Printed in Malaysia

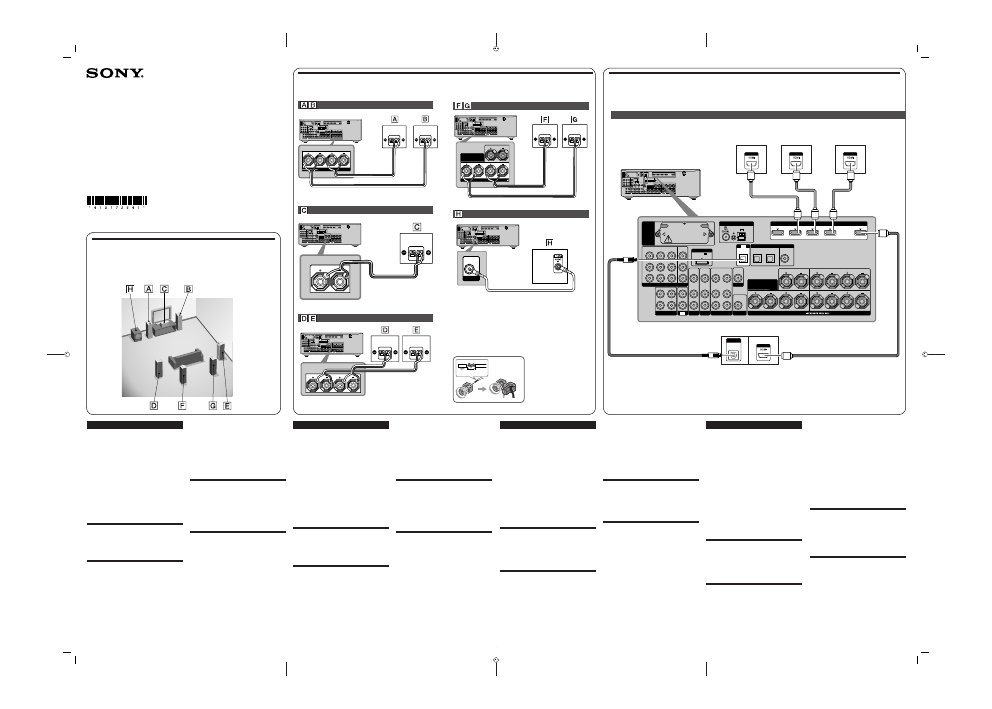

1: Installation af højttalerne/
1: Kaiuttimien asentaminen/
1: Instalar os altifalantes/
1. Установка громкоговорителей
STR-DH800
Lynvejledning beskriver
Pika-asetusopas
Guia de instalação rápida
Руководство по быстрой установке
2: Tilslutning af højttalere/2: Kaiuttimien liittäminen/
2: Ligar os altifalantes/2. Подключение громкоговорителей 3: Tilslutning af andre apparater/3: Muiden laitteiden
liittäminen/3: Ligar outros componentes/
3. Подключение других компонентов
Dansk
Denne Lynvejledningen beskriver, hvordan du
tilslutter en DVD afspiller, Satellittuner eller Set-
top-boks, Blu-ray-disc-afspiller, TV, højttalere og
subwoofer, så du kan nyde surround sound. Se
betjeningsvejledningen, som følger med receiveren.
Illustrationerne i vejledningen angiver højttalerne
som A til H.
A Fronthøjttaler (venstre)
B Fronthøjttaler (højre)
C Centerhøjttaler
D Surround-højttaler (venstre)
E Surround-højttaler (højre)
F Surround-baghøjttaler (venstre)
G Surround-baghøjttaler (højre)
H Subwoofer
1: Installation af højttalerne
Illustrationerne ovenover viser et eksempel på et
7.1 kanals højttalersystem (syv højttalere og en
subwoofer). Se den betjeningsvejledning, der følger
med receiveren.
2: Tilslutning af højttalere
Tilslut højttalerne svarende til numrene og
højttalertypen.
Om højttalerledninger
• Brug højttalerledninger, som passer til rummets
bredde.
• Når du beslutter, hvilken farve eller mærke
højttalerledning der skal tilsluttes til plus (+) eller
minus (–) stikket, er du altid sikker på at tilslutte
korrekt uden at tage fejl af plus og minus.
Om højttalerstik
• Tilslut 3 stikket til 3 stikket i receiveren, og
tilslut # stikket til # stikket i receiveren.
• Se illustrationen ovenfor angående oplysninger om
tilslutning af højttalerledninger.
Om knappen SPEAKERS
Du kan vælge højttalersystemet. Se "7: Valg af
højttalersystemet" i betjeningsvejledningen, som
følger med receiveren, hvis du vil have yderligere
oplysninger.
3: Tilslutning af andre
apparater
Dette er et eksempel på tilslutning af denne receiver
og dine apparater. Se trin 3 og 4 i “Introduktion”
i den betjeningsvejledning, der følger med
denne receiver, angående oplysninger om andre
tilslutninger og apparater.
4: Tilslut alle netledninger til
sidst
Tilslut netledningen til en stikkontakt i væggen.
Se "Tilslutning af netledningen" i den
betjeningsvejledning, der følger med receiveren.
10 mm
Suomi
Tämä Pika-asetusopas selittää, kuinka DVD-
soitin, satelliittiviritin tai digiboksi, Blu-ray-
levysoitin, televisio, kaiuttimet ja lisäbassokaiutin
liitetään voidaksesi nauttia monikanavaisesta
surround-äänestä. Katso lisätietoja vastaanottimen
vakiovarusteisiin sisältyvästä käyttöohjeesta.
Tämän oppaan kuvissa kaiuttimet on merkitty
symboleilla A – H.
A Etukaiutin (vasen)
B Etukaiutin (oikea)
C Keskikaiutin
D Takakaiutin (vasen)
E Takakaiutin (oikea)
F Takakeskikaiutin (vasen)
G Takakeskikaiutin (oikea)
H Lisäbassokaiutin
1: Kaiuttimien asentaminen
Yllä olevissa kuvissa on esimerkkinä 7.1-kanavainen
kaiutinjärjestelmä (Seitsemän kaiutinta ja yksi
lisäbassokaiutin). Katso lisätietoja vastaanottimen
vakiovarusteisiin sisältyvästä käyttöohjeesta.
2: Kaiuttimien liittäminen
Liitä kaiuttimet niiden määrän ja tyypin mukaan
ohjeita noudattamalla.
Tietoja kaiutinjohdoista
• Käytä huoneen koon mukaan tarpeeksi pitkiä
kaiutinjohtoja.
• Varmista, että liität kaiutinjohdon tietyllä värillä
merkityn johtimen aina joko plus (+) -liitäntään tai
miinus (–) liitäntään.
Tietoja kaiutinliitännöistä
• Liitä 3-liitäntä vastaanottimen 3-liitäntään ja
# -liitäntä vastaanottimen #-liitäntään.
• Lisätietoja kaiutinjohtojen liittämisestä on yllä
olevassa kuvassa.
Tietoja SPEAKERS-painikkeesta
Voit valita käytettävän kaiutinjärjestelmän. Katso
lisätietoja vastaanottimen vakiovarusteisiin
sisältyvän käyttöohjeen kohdasta ”7: Kaiuttimien
valitseminen”.
3: Muiden laitteiden
liittäminen
Kuvassa on esimerkki tämän vastaanottimen
liittämisestä muihin laitteisiin. Lisätietoja muiden
laitteiden liittämisestä on tämän vastaanottimen
vakiovarusteisiin sisältyvän käyttöohjeen
”Aloittaminen”-osan kohdissa 3 ja 4.
4: Liitä kaikki virtajohdot
viimeiseksi
Liitä verkkovirtajohto pistorasiaan.
Katso lisätietoja vastaanottimen vakiovarusteisiin
sisältyvän käyttöohjeen kohdasta ”Verkkovirtajohdon
liittäminen”.
Português
Este Guia de instalação rápida descreve como um
leitor de DVD, Sintonizador de satellite ou set-top
box, leitor de disco Blu-ray, televisor, altifalantes
e um subwoofer para poder ouvir som surround
multicanal. Para obter mais informações, consulte o
manual de instruções fornecido com o receptor.
As fi guras do guia identifi cam os altifalantes de A
a H.
A Altifalante frontal (esquerdo)
B Altifalante frontal (direito)
C Altifalante central
D Altifalante de surround (esquerdo)
E Altifalante de surround (direito)
F Altifalante de surround traseiro (esquerdo)
G Altifalante de surround traseiro (direito)
H Subwoofer
1: Instalar os altifalantes
As fi guras acima são o exemplo da confi guração
de um sistema de altifalantes de 7.1 canais (Sete
altifalantes e um subwoofer (altifalante de graves)).
Consulte o manual de instruções fornecido com o
receptor.
2: Ligar os altifalantes
Ligue os altifalantes de acordo com o número e tipo
dos mesmos.
Cabos de altifalantes
• Utilize os cabos de altifalantes adequados à largura
da sala.
• Se escolher a cor ou marca do cabo do altifalante
a ligar ao conector positivo (+) ou negativo (–),
não pode haver enganos relativamente aos pólos
quando ligar o cabo.
Tomadas de altifalantes
• Ligue a tomada 3 à tomada 3 do receptor e a
tomada # à tomada # do receptor.
• Para obter mais informações sobre a ligação dos
cabos de altifalantes, consulte a fi gura acima.
Botão SPEAKERS
Pode seleccionar o sistema de altifalantes. Para obter
mais informações, consulte “7: Seleccionar o sistema
de altifalantes” no manual de instruções fornecido
com o receptor.
3: Ligar outros componentes
É um exemplo de como ligar este receptor e os seus
componentes. Para obter mais informações sobre
outras ligações e outros componentes, consulte os
passos 3 e 4 de “Como começar” no manual de
instruções fornecido com este receptor.
4: Ligar todos os cabos de
alimentação no fi m
Ligue o cabo de alimentação de CA a uma tomada
de parede.
Consulte “Ligar o cabo de alimentação de CA” no
manual de instruções fornecido com o receptor.
Videoapparater/ Videolaitteet/ Componentes de vídeo/ Видеокомпоненты
Русский
В данном Руководстве по быстрой установке описано
подключение проигрывателя DVD, спутникового
тюнера или компьютерной приставки, проигрыватель
дисков Blu-ray, телевизора, громкоговорителей и
сабвуфера для прослушивания многоканального
объемного звучания. Подробную информацию см. в
инструкции по эксплуатации, прилагаемой к ресиверу.
На рисунках в руководстве громкоговорители
обозначены буквами от A до H.
A Передний громкоговоритель (левого)
B Передний громкоговоритель (правого)
C Центральный громкоговоритель
D Громкоговоритель объемного звучания (левого)
E Громкоговоритель объемного звучания
(правого)
F Задний громкоговоритель объемного звучания
(левого)
G Задний громкоговоритель объемного звучания
(правого)
H Сабвуфер
1. Установка
громкоговорителей
На рисунках выше показан пример конфигурации
7.1-канальной акустической системы (семь
громкоговорителей и один сабвуфер). См. инструкцию
по эксплуатации, прилагаемую к ресиверу.
2. Подключение
громкоговорителей
Подключите громкоговорители в соответствии с их
номером и типом.
Кабели громкоговорителей
• Кабели громкоговорителей Используйте кабели
громкоговорителей, длина которых соответствует
ширине комнаты.
• Определив цвет или маркировку кабеля
громкоговорителя, который нужно подключить
к разъему плюс (+) или минус (-), можно всегда
правильно подсоединить кабель, не ошибаясь в
выборе разъема.
Гнезда громкоговорителя
• Соедините гнездо 3 с гнездом 3 ресивера, а гнездо
# с гнездом # ресивера.
• Для получения дополнительной информации
о подключении кабелей громкоговорителя см.
рисунок выше.
Информация о кнопке SPEAKERS
Можно выбрать акустическую систему. Для получения
дополнительной информации см. раздел “7. Выбор
акустической системы” в инструкции по эксплуатации,
прилагаемой к ресиверу.
3. Подключение других
компонентов
Это пример подключения компонентов к ресиверу. Для
получения подробных сведений о других подключениях
и других компонентах ознакомьтесь с пунктами 3 и 4
инструкции по эксплуатации, прилагаемой к данному
ресиверу.
4. Подключите все кабели
питания в последнюю
очередь
Надежно подключите кабель питания переменного тока
к электрической розетке. См. раздел “Подключение
кабеля питания переменного тока” в инструкции по
эксплуатации, прилагаемой к ресиверу.
DIGITAL (ASSIGNABLE) DC5V
0.7A MAX
ANTENNA
DMPORT
AM
IN 2 IN 1 MONITOR OUT
VIDEO 1
IN
TV
AUDIO
IN VIDEO
IN
SAT
AUDIO
OUT AUDIO
OUT
VIDEO
OUT VIDEO
OUT IN OPTICAL
AUDIO
IN VIDEO
IN
SUBWOOFER
MONITOR AUDIO
IN VIDEO
IN
BD L R
L R
L R SPEAKERS
SAT
IN BD
IN DVD
IN OPTICAL CENTER SURROUND
FRONT A
COAXIAL SURROUND BACK/ BI-AMP/
FRONT B
TV EZW-T100
R SA-CD/CD/CD-R
IN 3 Y PB /
CB PR /
CR COMPONENT VIDEOASSIGNABLE (INPUT ONLY) OUT IN L
HDMI IN 4 ASSIGNABLE (INPUT ONLY) (for AUDIO) IN 2 IN 3 IN 1 OUT
L R FRONT A
DIGITAL (ASSIGNABLE) DC5V
0.7A MAX
ANTENNA
DMPORT
AM
IN 2 IN 1 MONITOR OUT
VIDEO 1
IN
TV
AUDIO
IN VIDEO
IN
SAT
AUDIO
OUT AUDIO
OUT
VIDEO
OUT VIDEO
OUT IN OPTICAL
AUDIO
IN VIDEO
IN
SUBWOOFER
MONITOR AUDIO
IN VIDEO
IN
BD L R
L R
L R SPEAKERS
SAT
IN BD
IN DVD
IN OPTICAL CENTER SURROUND
FRONT A
COAXIAL SURROUND BACK/ BI-AMP/
FRONT B
TV EZW-T100
R SA-CD/CD/CD-R
IN 3 Y PB /
CB PR /
CR COMPONENT VIDEOASSIGNABLE (INPUT ONLY) OUT IN L
HDMI IN 4 ASSIGNABLE (INPUT ONLY) (for AUDIO) IN 2 IN 3 IN 1 OUT
CENTER
DIGITAL (ASSIGNABLE) DC5V
0.7A MAX
ANTENNA
DMPORT
AM
IN 2 IN 1 MONITOR OUT
VIDEO 1
IN
TV
AUDIO
IN VIDEO
IN
SAT
AUDIO
OUT AUDIO
OUT
VIDEO
OUT VIDEO
OUT IN OPTICAL
AUDIO
IN VIDEO
IN
SUBWOOFER
MONITOR AUDIO
IN VIDEO
IN
BD L R
L R
L R SPEAKERS
SAT
IN BD
IN DVD
IN OPTICAL CENTER SURROUND
FRONT A
COAXIAL
SURROUND BACK/ BI-AMP/
FRONT B
TV EZW-T100
R SA-CD/CD/CD-R
IN 3 Y PB /
CB PR /
CR COMPONENT VIDEOASSIGNABLE (INPUT ONLY) OUT IN L
HDMI IN 4 ASSIGNABLE (INPUT ONLY) (for AUDIO) IN 2 IN 3 IN 1 OUT
L R
SURROUND
A
A
A
Satellittuner eller Set-top-boks/
Satelliittiviritin tai digiboksi/
Sintonizador de satélite ou Set-top box/
Спутниковый тюнер или компьютерная приставка DIGITAL (ASSIGNABLE) DC5V
0.7A MAX
ANTENNA
DMPORT
AM
IN 2 IN 1 MONITOR OUT
VIDEO 1
IN
TV
AUDIO
IN VIDEO
IN
SAT
AUDIO
OUT AUDIO
OUT
VIDEO
OUT VIDEO
OUT IN OPTICAL
AUDIO
IN VIDEO
IN
SUBWOOFER
MONITOR AUDIO
IN VIDEO
IN
BD L R
L R
L R SPEAKERS
SAT
IN BD
IN DVD
IN OPTICAL CENTER SURROUND
FRONT A
COAXIAL SURROUND BACK/ BI-AMP/
FRONT B
TV EZW-T100
R SA-CD/CD/CD-R
IN 3 Y PB /
CB PR /
CR COMPONENT VIDEOASSIGNABLE (INPUT ONLY) OUT IN L
HDMI IN 4 ASSIGNABLE (INPUT ONLY) (for AUDIO) IN 2 IN 3 IN 1 OUT
SPEAKERS
CENTER
SURROUND BACK/ BI-AMP/ FRONT B
L R
DIGITAL (ASSIGNABLE) DC5V
0.7A MAX
ANTENNA
DMPORT
AM
IN 2 IN 1 MONITOR OUT
VIDEO 1
IN
TV
AUDIO
IN VIDEO
IN
SAT
AUDIO
OUT AUDIO
OUT
VIDEO
OUT VIDEO
OUT IN OPTICAL
AUDIO
IN VIDEO
IN
SUBWOOFER
MONITOR AUDIO
IN VIDEO
IN
BD L R
L R
L R SPEAKERS
SAT
IN BD
IN DVD
IN OPTICAL CENTER SURROUND
FRONT A
COAXIAL SURROUND BACK/ BI-AMP/
FRONT B
TV EZW-T100
R SA-CD/CD/CD-R
IN 3 Y PB /
CB PR /
CR COMPONENT VIDEOASSIGNABLE (INPUT ONLY) OUT IN L
HDMI IN 4 ASSIGNABLE (INPUT ONLY) (for AUDIO) IN 2 IN 3 IN 1 OUT
AUDIO OUT
SUBWOOFER
A
(1)
B
OPTICAL
DIGITAL
OUTPUT
DIGITAL (ASSIGNABLE)
DC5V
0.7A MAX
ANTENNA
DMPORT
AM
IN 2 IN 1 MONITOR OUT
VIDEO 1
IN
TV
AUDIO IN
VIDEO IN
SAT
AUDIO OUT
AUDIO OUT
VIDEO OUT VIDEO OUT
IN
OPTICAL
AUDIO IN
VIDEO IN
SUBWOOFER
MONITOR AUDIO IN
VIDEO IN
BD
L R
L R
L R
SPEAKERS
SAT IN BD
IN DVD IN
OPTICAL
CENTER SURROUND
FRONT A
COAXIAL
SURROUND BACK/ BI-AMP/ FRONT B
TV
EZW-T100
R
SA-CD/CD/CD-R
IN 3
Y
P B / C B
P R / C R
COMPONENT VIDEO ASSIGNABLE (INPUT ONLY)
OUT IN
L
HDMI
IN 4
ASSIGNABLE (INPUT ONLY)
IN 2 IN 3 IN 1 OUT
DIGITAL (ASSIGNABLE) DC5V
0.7A MAX
ANTENNA
DMPORT
AM
IN 2 IN 1 MONITOR OUT
VIDEO 1
IN
TV
AUDIO IN
VIDEO IN
SAT
AUDIO
OUT AUDIO
OUT
VIDEO
OUT VIDEO
OUT IN OPTICAL
AUDIO IN
VIDEO IN
SUBWOOFER
MONITOR AUDIO IN
VIDEO IN
BD
L R
L R
L R
SPEAKERS
SAT
IN BD
IN DVD
IN OPTICAL CENTER SURROUND
FRONT A
COAXIAL
SURROUND BACK/ BI-AMP/
FRONT B
TV EZW-T100
R SA-CD/CD/CD-R
IN 3 Y PB / CB PR / CR COMPONENT VIDEOASSIGNABLE (INPUT ONLY) OUT IN L
HDMI IN 4 ASSIGNABLE (INPUT ONLY) (for AUDIO) IN 2 IN 3 IN 1 OUT
OUTPUT OUTPUT
INPUT
OUTPUT
C C C
C
D
(for AUDIO)
DVD-afspiller/
DVD-soitin/
Leitor de DVD/
DVD- проигрыватель
TV/Television/Televisor/Телевизорa
C HDMI-kabel/HDMI-kaapeli/Cabo HDMI/Кабель HDMI
D Optisk digitalt kabel/Optinen digitaalinen johto/Cabo digital óptico/Оптический цифровой кабель
Kabler til tilslutning (medfølger ikke)/Liittämisessä käytettävät johdot (ei sisälly vakiovarusteisiin)/
Cabos utilizados para a ligação (não fornecido)/Кабели, используемые для подключения
(не входит в комплект)
Kabler til tilslutning (medfølger ikke)/Liittämisessä käytettävät
johdot (ei sisälly vakiovarusteisiin)/Cabos utilizados para a
ligação (não fornecido)/Кабели, используемые для
подключения (не входит в комплект)
A Højttalerkabler/Kaiutinjohdot/Cabo de altifalante/
Кабели громкоговорителей
B Monofonisk lydkabel/Monoääninen audiojohto/
Cabo de áudio mono/Монофонический аудиокабель
Blu-ray-disc-afspiller/
Blu-ray-levysoitin/
Leitor de disco Blu-ray/
Проигрыватель дисков Blu-ray
