A-3

ПО
ДГ

ОТ

ОВКА

К

ИСПО

ЛЬ

ЗОВ
АНИЮ

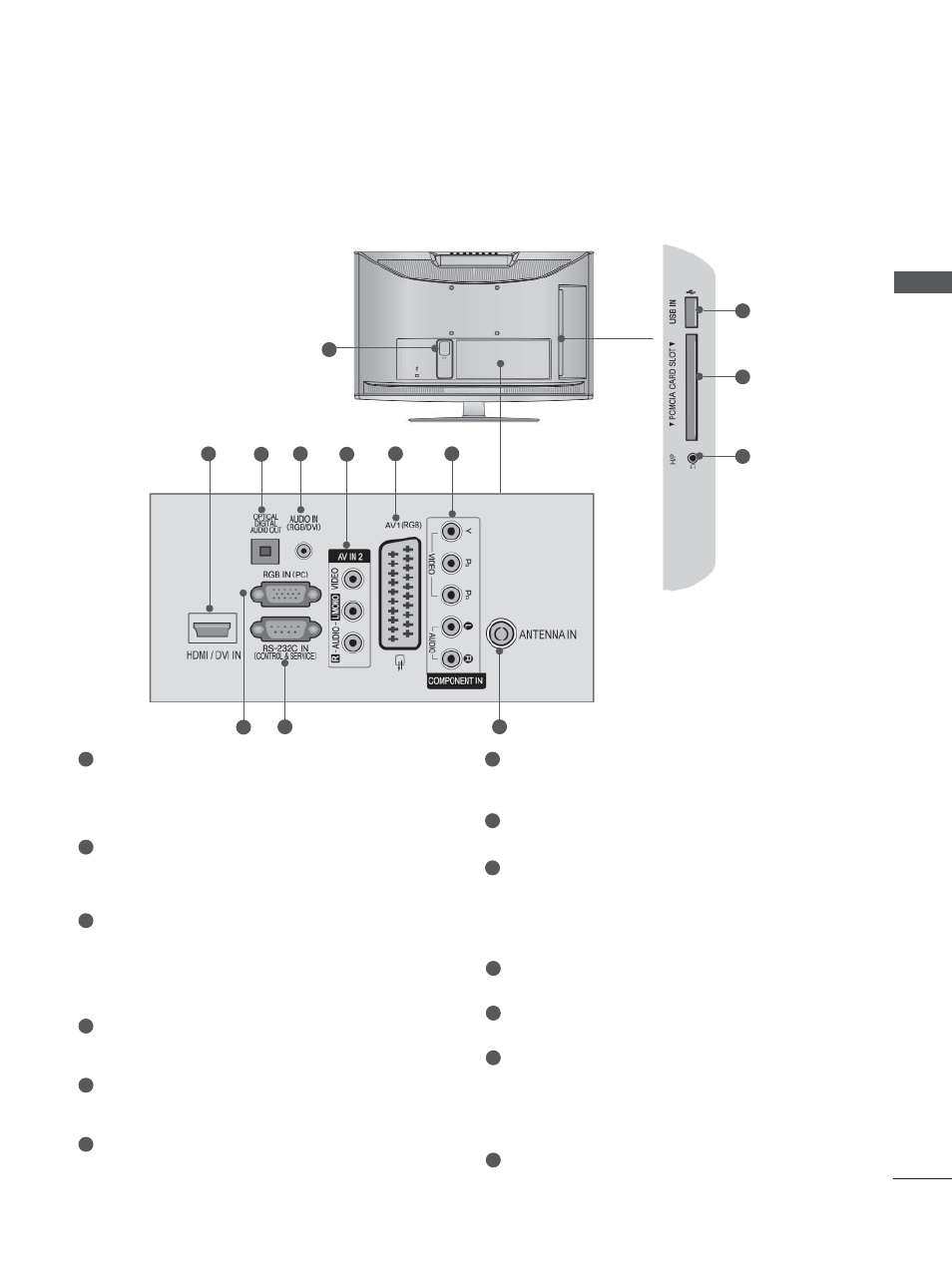

ВАРИАНТЫ ПОДКЛЮЧЕНИЯ

■ Приведенное изображение может отличаться от вашего телевизора.

1

Разъем для кабеля питания

Этот телевизор работает от источника переменного

тока. Напряжение указано на странице

"

Спецификации".(►стр.137~147) Не подключайте

телевизор к источнику постоянного тока.

2

Входной порт HDMI/DVI IN

Подключите сигнал HDMI к разъему HDMI IN. Или

подключите сигнал DVI (видео) к порту HDMI/DVl с

помощью кабеля DVI-HDMI.

3

ОПТИЧЕСКИЙ ВЫХОД ЦИФРОВОГО АУДИО-

СИГНАЛА

Подключение выхода цифрового аудиосигнала к

оборудованию различных типов.

Подключение к цифровому аудиоустройству.

Используется оптический аудиокабель.

4

Вход аудиосигнала RGB/DVI

Подключите аудио от ПК или DTV(цифрового

телевидения).

5

Вход Аудио/Видео

Для приема аудио/видеосигнала от внешнего

устройства.

6

Разъем Euro SCART (AV1)

Для приема сигнала от внешнего устройства или

передачи сигнала на внешнее устройство с

помощью кабелей SCART.

7

Вход компонентного сигнала (Component)

Для приема компонентного аудио/видеосигнала от

устройства.

8

Вход RGB IN

Подключите выход видео от ПК.

9

Входной порт RS-232C

(УПРАВЛЕНИЕ&ОБСЛУЖИВАНИЕ)

Подключите последовательный порт устройства

управления к разъему RS-232C. Этот порт

используется для режима обслуживания или

режима отеля.

10

Антенный вход

Разъем для подключения антенны или кабеля.

11

Вход USB

Разъем для подключения устройства хранения USB.

12

Разъем для карты PCMCIA (Международная

ассоциация карт памяти для персональных

компьютеров)

Подключите модуль CI к разъему для карты

PCMCIA. (

Эта функция доступна не во всех

странах.)

13

Наушники

Подключите наушники к гнезду наушников.

Только 19/22LD35**, 19/22LD34**

1

2

3

4

6

7

5

9

10

8

11

12

13
