2

НАСТРОЙКА ВНЕШНЕГО ОБОРУДОВАНИЯ

НА
С

ТР
ОЙКА

ВНЕШНЕГ

О

ОБ
ОР
УДОВ
АНИЯ

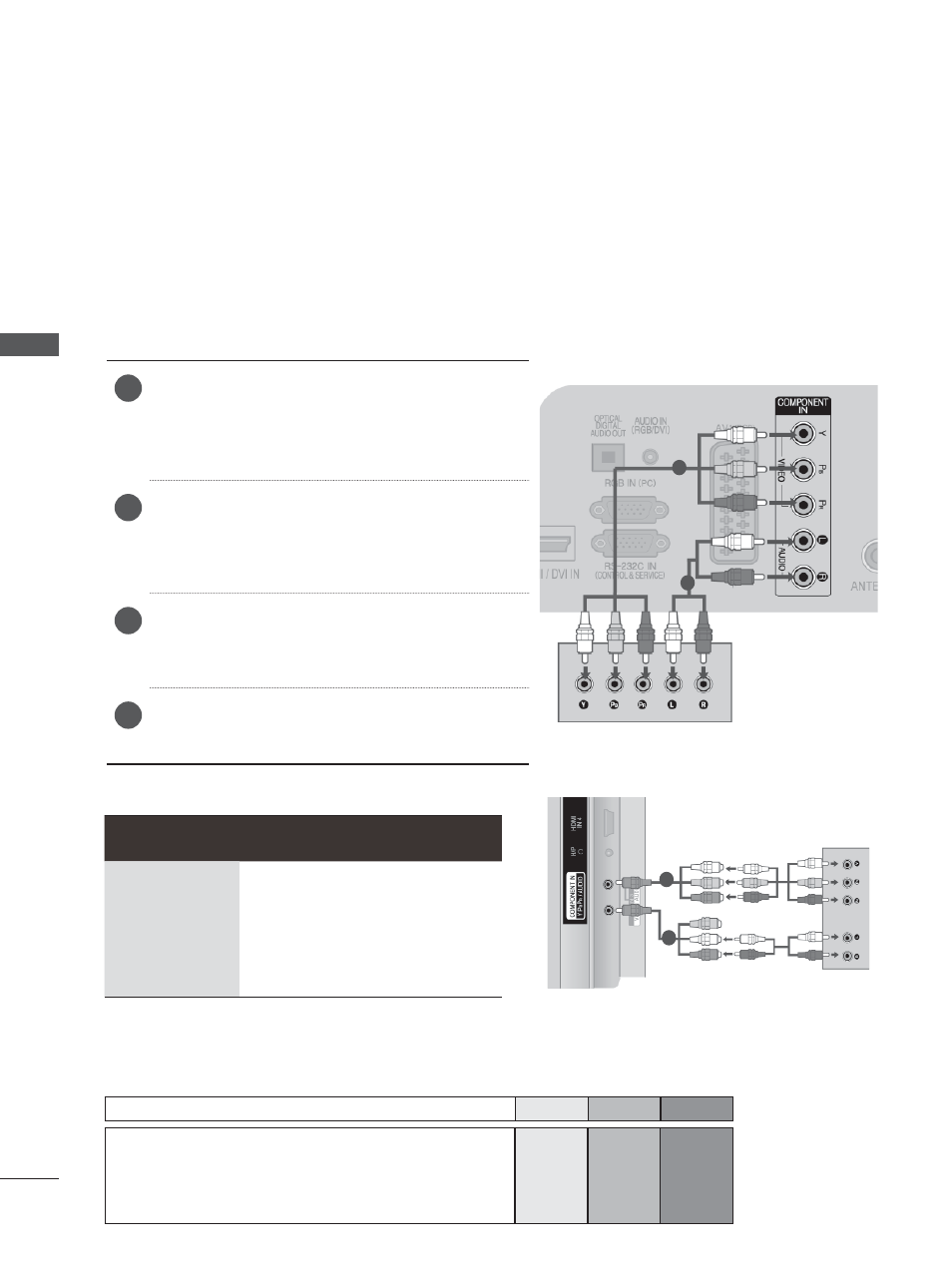

КАК ПРАВИЛЬНО ПОДКЛЮЧИТЬ КОМПОНЕНТНЫЙ КАБЕЛЬ

■ Ни в коем случае не подключайте телевизор к сети, если не закончили подсоединять к нему

оборудование. Это может привести к поломке телевизора.

■ В этой части раздела «НАСТРОЙКА ВНЕШНЕГО ОБОРУДОВАНИЯ» в основном используются

иллюстрации для моделей 32/37/42/47LD4***.

■ Приведенное изображение может отличаться от вашего телевизора.

Этот телевизор способен принимать цифровые сигналы, поступающие по кабелю/антенне, без

внешней телеприставки. Однако если вы принимаете цифровые сигналы от цифровой

телеприставки или другого внешнего устройства, обратитесь к схеме, приведенной ниже.

► Поддерживаемый формат звука HDMI:

Dolby Digital, PCM

Аудиоформат DTS не поддерживается.

Входные порты Component

Для получения более качественной картинки

подключите DVD-проигрыватель к входным портам

компонентного сигнала, как это показано ниже.

Сигнал

Component

HDMI

480i/576i

O

X

480p/576p

O

O

720p/1080i

O

O

1080p

O

(

только 50 Гц /

60

Гц)

O

(24

Гц / 30 Гц /

50

Гц / 60 Гц)

Порты компонентного сигнала на телевизоре

Y

P

B

P

R

Порты видеовыхода на DVD-проигрывателе

Y

P

B

P

R

Y

B-Y

R-Y

Y

Cb

Cr

Y

Pb

Pr

1

Подключите видеовыходы (Y, PB, PR) —

внешнего оборудования (цифровая

приставка, DVD-проигрыватель и т. д.) к

разъемам ВХОДА КОМПОНЕНТНОГО

ВИДЕОСИГНАЛА на телевизоре.

2

Подключите аудиовыход внешнего

оборудования (цифровая приставка, DVD-

проигрыватель и т. д.) к разъемам ВХОДА

КОМПОНЕНТНОГО АУДИОСИГНАЛА на

телевизоре.

3

Включите внешнее оборудование.

(

Инструкции по эксплуатации приведены в

руководстве по работе с внешним

оборудованием.)

4

С помощью кнопки INPUT на пульте

дистанционного управления выберите

источник входного сигнала Component.

1

2

1

2

или
