Колодка SW1
Таблица 5 – Описание колодки SW1
Состояние № бита Назначение
ON OFF
Бит 1 Режим автоопределения (Auto-
negotiation)
Запрещено Разрешено
Бит 2 Установка скорости интерфейса (активна при
DIP №1=ON) 10 Мбит/с 100 Мбит/с
Бит 3 Режим работы (активен при DIP
№1=ON)
Полудуплекс Дуплекс
Бит 4
ALS (Automatic Laser
Shutdown)автоматическое выключение лазера
Разрешено Запрещено
Бит 5 Установка петли Разрешено Запрещено
Бит 6 Зарезервировано - OFF
Бит 7 Выбор типа петли по потоку Е1 Локальная петля
(Рисунок 3)
Удаленная петля
(Рисунок 2)
Бит 8 Режим сетевого управления Удалённо управляемый Автоматическое опре-
деление
8

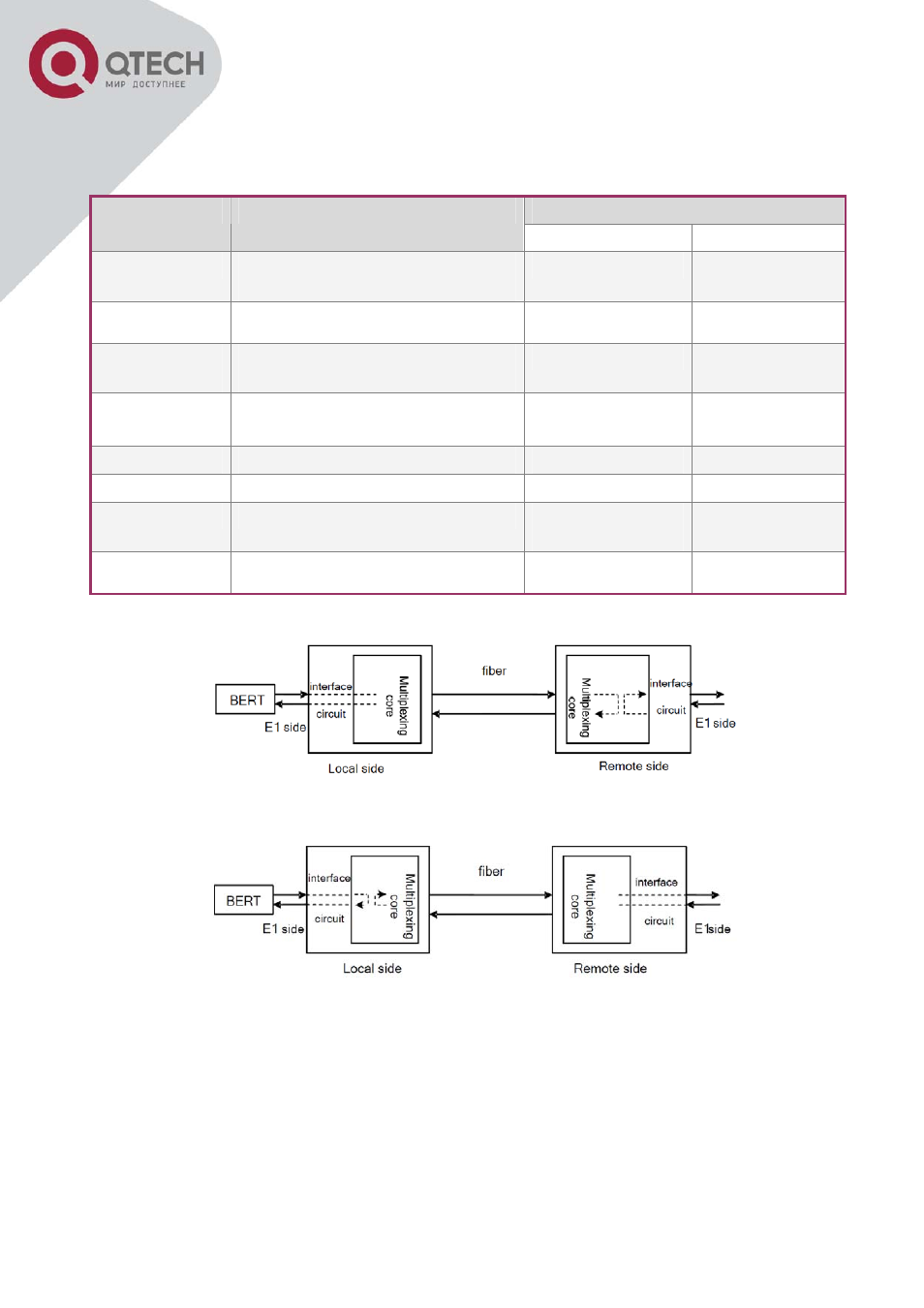

Рисунок 2 – Удаленная петля по потоку Е1
Рисунок 3 – Локальная петля по потоку Е1
6. СЕТЕВОЕ УПРАЛЕНИЕ
Использование системы управления (СУ) QTECH с графическим интерфейсом (GUI), позволяет осу-
ществлять мониторинг мультиплексоров (как локального, так и удалённого), получение сообщений
(трапов) при сбоях, конфигурацию и реконфигурацию режимов работы, установка петель.
