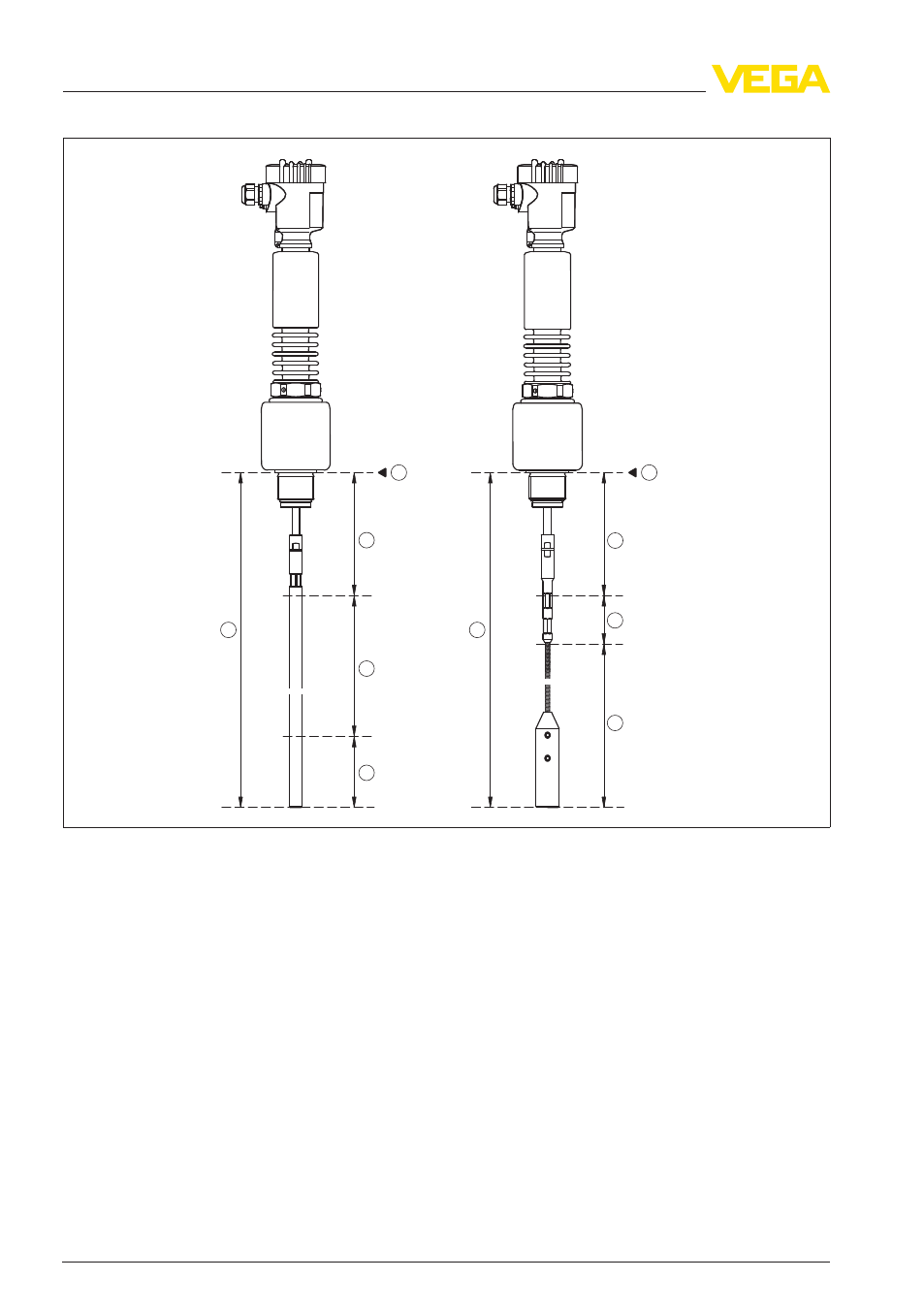

Рис. 19: Диапазон измерения VEGAFLEX 67 (исполнение с тросом или стержнем)

1

Базовая плоскость

2

Длина измерительного зонда

3

Диапазон измерения

4

Верхняя мертвая зона (см. диаграмму точности измерения - участок, маркированный серым)

5

Нижняя мертвая зона (см. диаграмму точности измерения - участок, маркированный серым)
