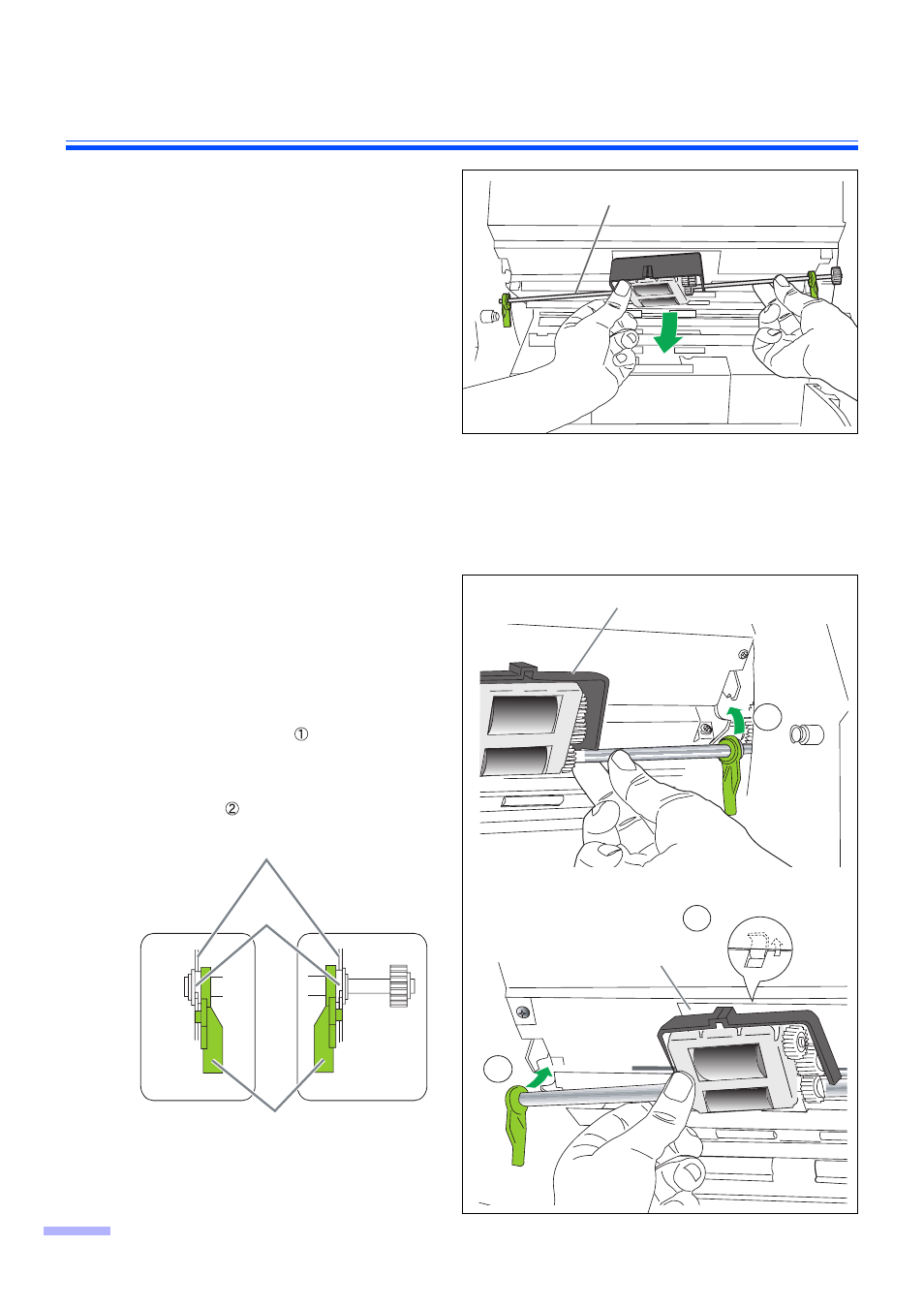

Замена расходных материалов

44

4

Извлеките модуль ролика подачи из
направляющих канавок в корпусе
сканера.

5

Откройте упаковку отдельно
поставляемого набора роликов (KV-
SS026) или набора роликов для
тонкой бумаги (KV-SS027) и
извлеките новый модуль ролика
подачи.

6

Установить новый модуль так,
чтобы шестерня располагалась
справа.

Поставьте крышку отделения ролика

подачи на ролик перед тем, как
поставить подшипники модуля в
канавки корпуса.

( )

Вставьте подшипники на обеих

сторонах модуля ролика подачи в
направляющие канавки корпуса
сканера.

( )

Модуль ролика подачи

1

2

2

Крышка отделения ролика подачи

Отверстие для
установки ролика
подачи

Подшипники

Корпус

Рычажки
