Dell U2711 Monitor - Инструкция (Страница 8)

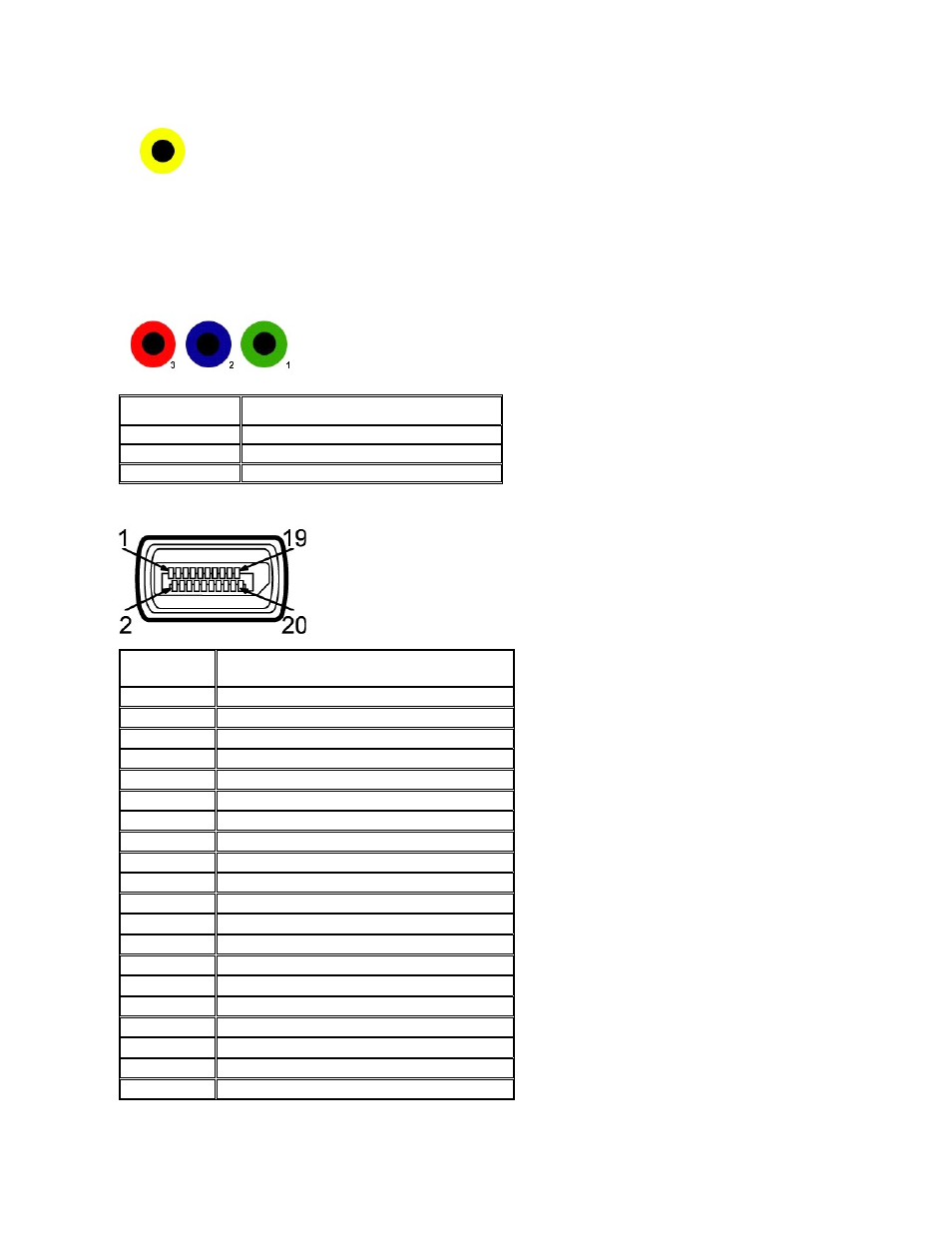

Сигнал яркости / композитный / сигнал цветности
Разъем компонентного видеосигнала
Разъем DisplayPort
Номер контакта 3-контактный разъем подключенного сигнального
кабеля
(кабель не входит в комплект поставки)
1 Y (сигнал яркости)
2 Pb (цветоразностный сигнал)
3 Pr (цветоразностный сигнал)
Номер
контакта 20-контактный разъем
подключенного сигнального кабеля
1 ML0(p)
2 ЗЕМЛЯ
3 ML0(n)
4 ML1(p)
5 ЗЕМЛЯ
6 ML1(n)
7 ML2(p)
8 ЗЕМЛЯ
9 ML2(n)
10 ML3(p)
11 ЗЕМЛЯ
12 ML3(n)
13 ЗЕМЛЯ
14 ЗЕМЛЯ
15 AUX(p)
16 ЗЕМЛЯ
17 AUX(n)
18 HPD
19 Re-ПИТ
20 ПИТ
