Инструкция по эксплуатации Dell U2711 Monitor
Страница 7

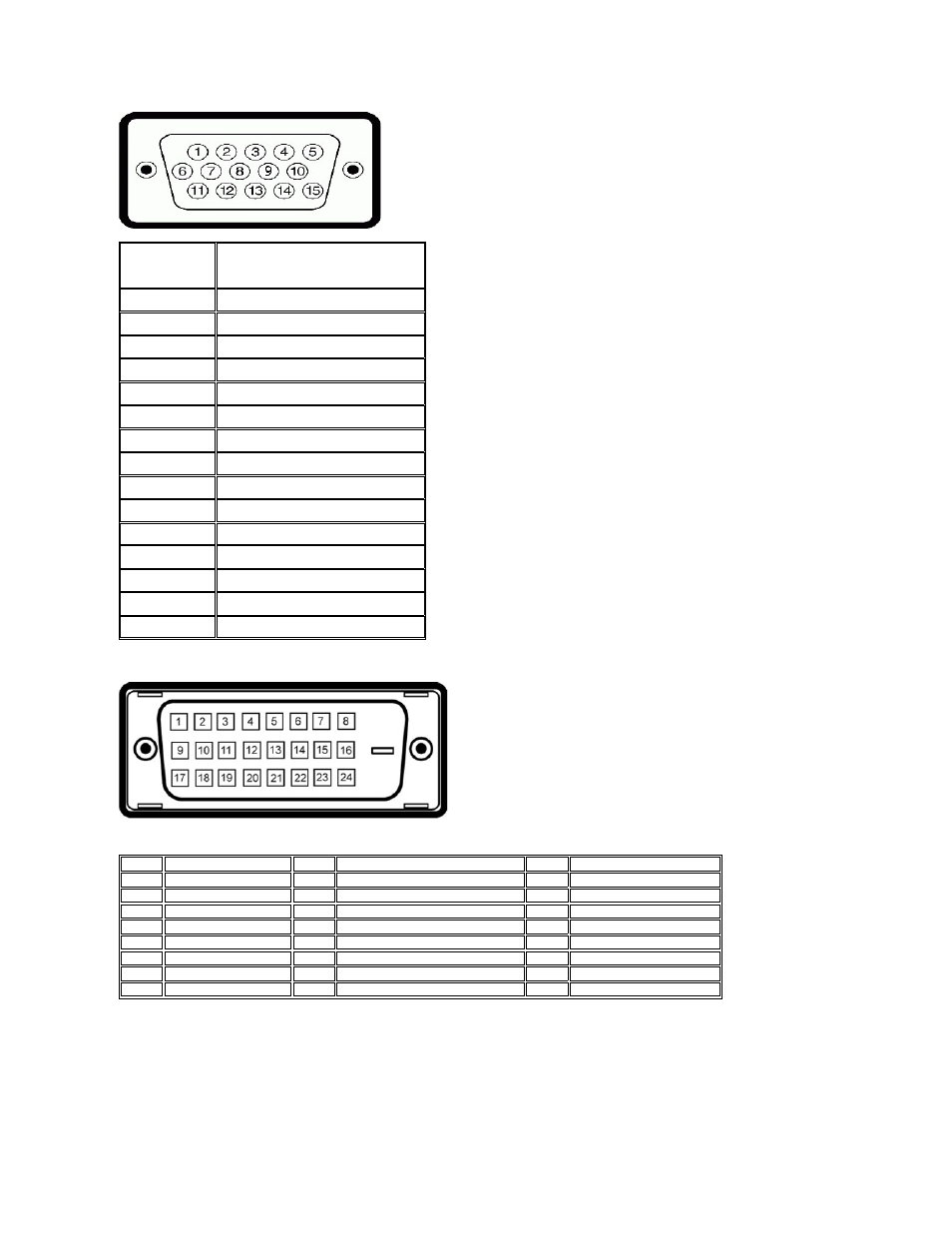

Разъем
DVI
ПРИМЕЧАНИЕ
:
Контакт №1 находится сверху слева.
Разъем композитного видеосигнала
Номер
контакта
15-контактный разъем
подключенного
сигнального кабеля
1
Видео
- красный
2
Видео
- зеленый
3
Видео
- синий
4
ЗЕМЛЯ
5
Самопроверка
6
ЗЕМЛЯ
-К
7
ЗЕМЛЯ
-З
8
ЗЕМЛЯ
-С
9
Компьютер
5 В/3,3 В
10
ЗЕМЛЯ
-синхр.
11
ЗЕМЛЯ
12
Данные
DDC
13
Строчная синхронизация
14
Кадровая синхронизация
15
Тактовый сигнал
DDC
Контакт Соответствующий сигнал
Контакт Соответствующий сигнал
Контакт Соответствующий сигнал
1
T.M.D.S. Данные 2-
9
T.M.D.S. Данные 1-
17
T.M.D.S. Данные 0-
2
T.M.D.S. Данные 2+
10
T.M.D.S. Данные 1+
18
T.M.D.S. Данные 0+
3
T.M.D.S. Данные 2/4 Экран 11
T.M.D.S. Данные 1/3 Экран
19
T.M.D.S. Данные 0/5 Экран
4
T.M.D.S. Данные 4-
12
T.M.D.S. Данные 3-
20
T.M.D.S. Данные 5-
5
NT.M.D.S. Данные 4+
13
T.M.D.S. Данные 3+
21
T.M.D.S. Данные 5+
6
Тактовый сигнал
DDC
14
Питание
+5 В
22
T.M.D.S. Тактовый сигнал Экран
7
Данные
DDC
15
Земля
(для +5 В)
23
T.M.D.S. Тактовый сигнал +
8
Не подключен
16
Обнаружение
"горячего" подключения 24
T.M.D.S. Тактовый сигнал -
