74 | Русский
1 609 929 S68 | (23.4.09) Bosch Power Tools
f После монтажа шлифовального
инструмента проверьте перед
включением правильность монтажа и
свободное вращение инструмента.
Проверьте свободное вращение
шлифовального инструмента без трения о
защитный кожух или другие части.

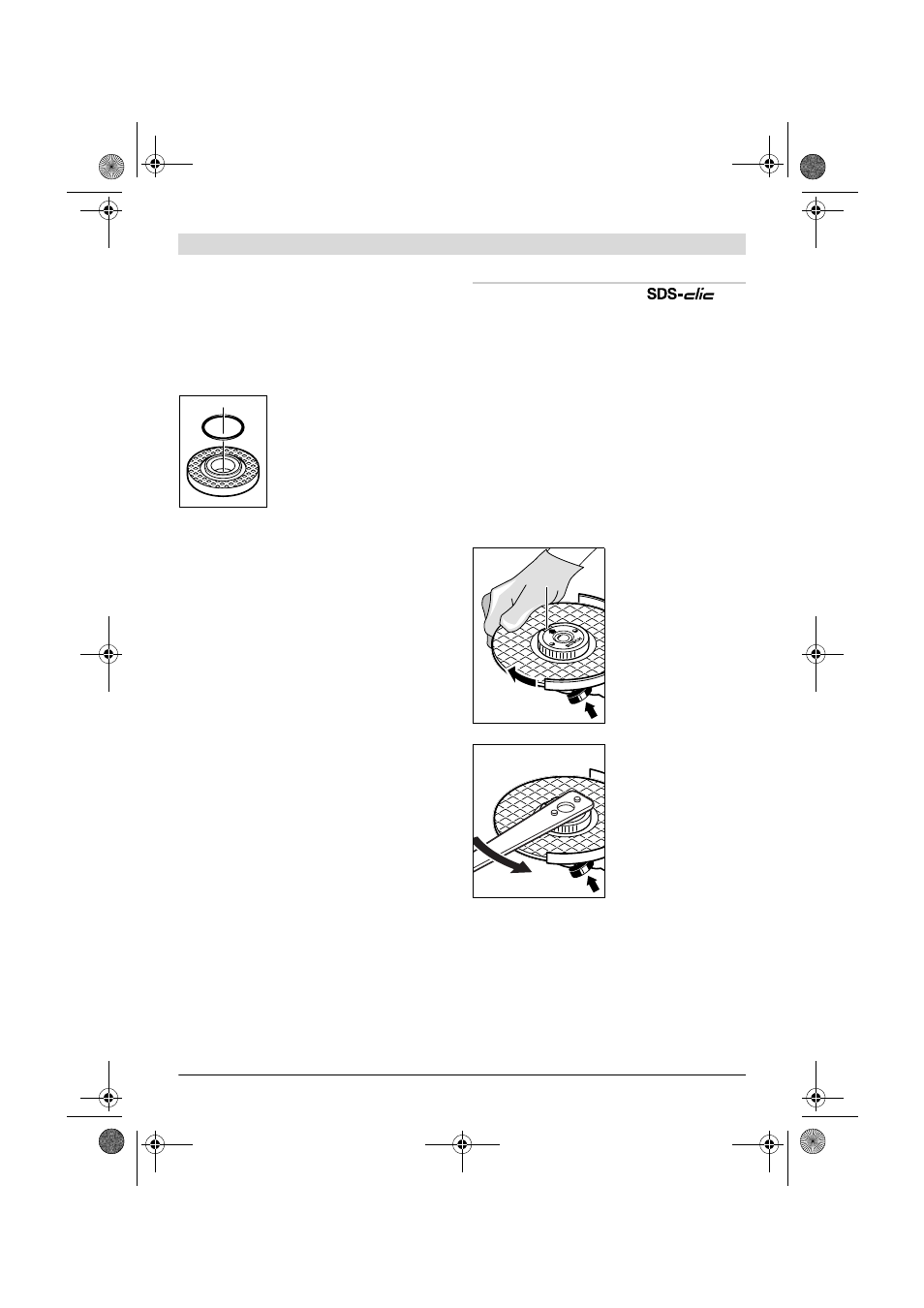

В посадочный фланец 8
вставлена вокруг буртика
центрирования пластмассо-
вая деталь (круглое кольцо).
Если кольцо отсутствует или
повреждено, то его следует
обязательно установить или
заменить (товарный №
1 600 210 039) перед монтажом посадочного
фланца 8.
Веерный шлифовальный круг
f Для работ с веерным шлифовальным
кругом всегда устанавливайте защиту
руки 15.
Резиновая шлифовальная тарелка
f Для работ с резиновой шлифовальной
тарелкой 16 всегда устанавливайте
защиту руки 15.
Последовательность монтажа показана на
странице с иллюстрациями.
Навинтите круглую гайку 18 и затяните ее
ключом для круглых гаек с 2-мя торцовыми
отверстиями.
Чашечная щетка/дисковая щетка
f Для работ с чашечной щеткой всегда
устанавливайте защиту руки 15.
Последовательность монтажа показана на
странице с иллюстрациями.
Чашечная/дисковая щетка должна
навинчиваться на шпиндель так, чтобы фланец
шпинделя плотно прилегал в конце резьбы
шпинделя. Крепко затяните чашечную/
дисковую щетку вилкообразным ключом.
Быстрозажимная гайка
Для простой смены шлифовального инстру-
мента без применения инструментов Вы мо-
жете использовать вместо зажимной гайки 10
быстрозажимную гайку 11.
f Быстрозажимную гайку 11 разрешается
использовать только для шлифовальных и
отрезных кругов.
Применяйте только безупречную, не имею-
щую повреждений быстрозажимную гайку
11.
При навинчивании следите за тем, чтобы
сторона гайки с надписью 11 не была
обращена к шлифовальному кругу; стрелка
должна показывать на индексную метку 22.
Для фиксирования
шлифовального
шпинделя нажмите
кнопку блокировки 2.
Для затягивания
быстрозажимной
гайки поверните
шлифовальный круг с
усилием по часовой
стрелке.
Правильно
закрепленную, не
имеющую
повреждений
быстрозажимную
гайку Вы можете
отвернуть, вращая
рукой кольцо с
накаткой против
часовой стрелки.
Никогда не
отворачивайте прочно сидящую
быстрозажимную гайку клещами, а
пользуйтесь ключом для гаек с двумя
торцовыми отверстиями. Накладывайте ключ
для гаек с двумя торцовыми отверстиями
согласно рисунку.
22
