- 13 -
Внимание !
Внимание !
Таблица 1
Сечение токопроводящей
жилы, мм 2
Ток одного 3-жильного
медного, А
Ток одного 3-жильного
алюминиевого, А
1,0 14 -
1,5 15 -
2,5 21 16
4,0 27 21
6,0 34 26
10 50 38
16 70 55
25 85 65
35 100 75
50 135 105
70 175 135
95 215 165
120 250 190
При выборе кабеля с алюминиевыми жилами
необходимо обязательно использовать переходные
наконечники. Непосредственный монтаж алюминиевых
проводов в клеммники прибора недопустим.
При подключении кабелей и проводов необходимо
использовать инструмент соответствующего типа и
размера. Затяжку производить в соответствии с
Таблицей 2. Монтаж производить аккуратно, не
допуская повреждения клеммников. Для многожильных
проводов использовать наконечники соответствующего
размера.
Таблица 2
Элементы
Сечение
многожил.
провода, мм 2
Инструмент
Момент
затяжки, Нм
Рубильники
ОТ16-45Е3 1,5…25
PZ-2
2
ОТ80Е3 1,5…50 2,5
ОТ100Е3 10…70
шестигр.
4мм
6
ОТ125Е3 10…70 6
ОТ200Е3 10…70 6
OT315E3 под након. D=10 cоответ.ключ 30…44
OT400E3 под након. D=10 cоответ.ключ 30…44
OT630E3 под након. D=12 соответ.ключ 50…75
- 14 -
- Для подключения питающей трехфазной электросети ~380 В, 50 Гц к
прибору необходимо использовать соответствующий кабель и контакты
основного cетевого рубильника или его клеммников и клеммника
заземления (рис.3) - L1, L2, L3, PE
- Для подключения насоса в соответствии со значением номинального тока
подключаемого двигателя (указывается на шильдике двигателя насоса)
по Таблице 5 установить сечение токопроводящих жил кабеля “прибор -
двигатель насоса”. Соответствующим кабелем подключить клеммы
трехфазного двигателя насоса U-V-W, PE к соответствующим клеммам
колодки X1 (рис.3), расположенной на синус-фильтре. Клеммы
терморезистора PTC/WSK подсоединить к соответствующим клеммам
колодки XO (рис. 3) Для насосов не имеющих защиты двигателей PTC
контакты клеммной колодки PTC необходимо соединить перемычкой.

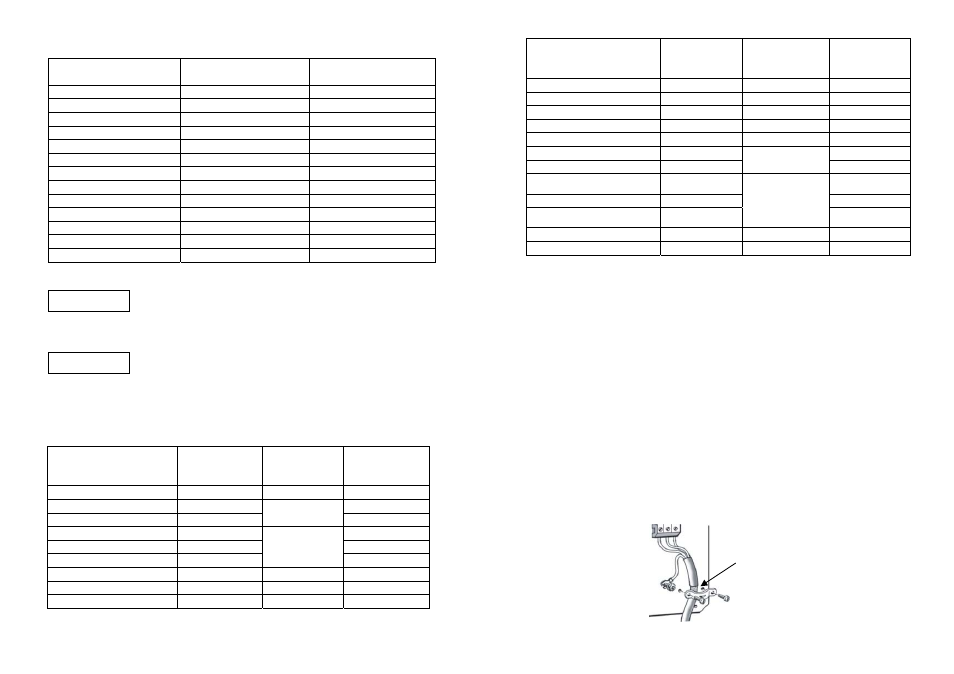

При подключении насоса к прибору необходимо использовать
экранированный кабель насоса и произвести заземление оплетки кабеля
при помощи специального заземляющего зажима расположенного на
синус-фильтре. Кабель насоса должен быть закреплен между панелью
синус-фильтра и заземляющим зажимом и в месте зажима оплетка кабеля
должна быть зачищена от изоляции. Заземление «косичкой» не
допускается.
Элементы
Сечение
многожил.
провода, мм 2
Инструмент
Момент
затяжки, Нм
Автомат. выключатели
D6 … D63 1…25 Pz-2 2,5
DPX 125 2,5…50 Шестигр.-4мм 6
DPX 160 ухо-D=6 Шестигр.-5мм 10
Вход./вых. клеммники:
МА 2,5/5 0,2…2,5
Шлиц-3мм
0,4…0,6
М 4/6 0,2…4 0,5…0,8
М 6/8 0,5…6
Шлиц-4мм
0,8…1,0
М 10/10 0,5…10 1,2…1,4
М 16/12 2,5…16 1,2…1,4
M 35/16 1…35 Шлиц-5мм 2,8…3,0
Терминальный разъем 0,75…2,5 Шлиц-3мм 0,5
заземление
оплетки кабеля
