6

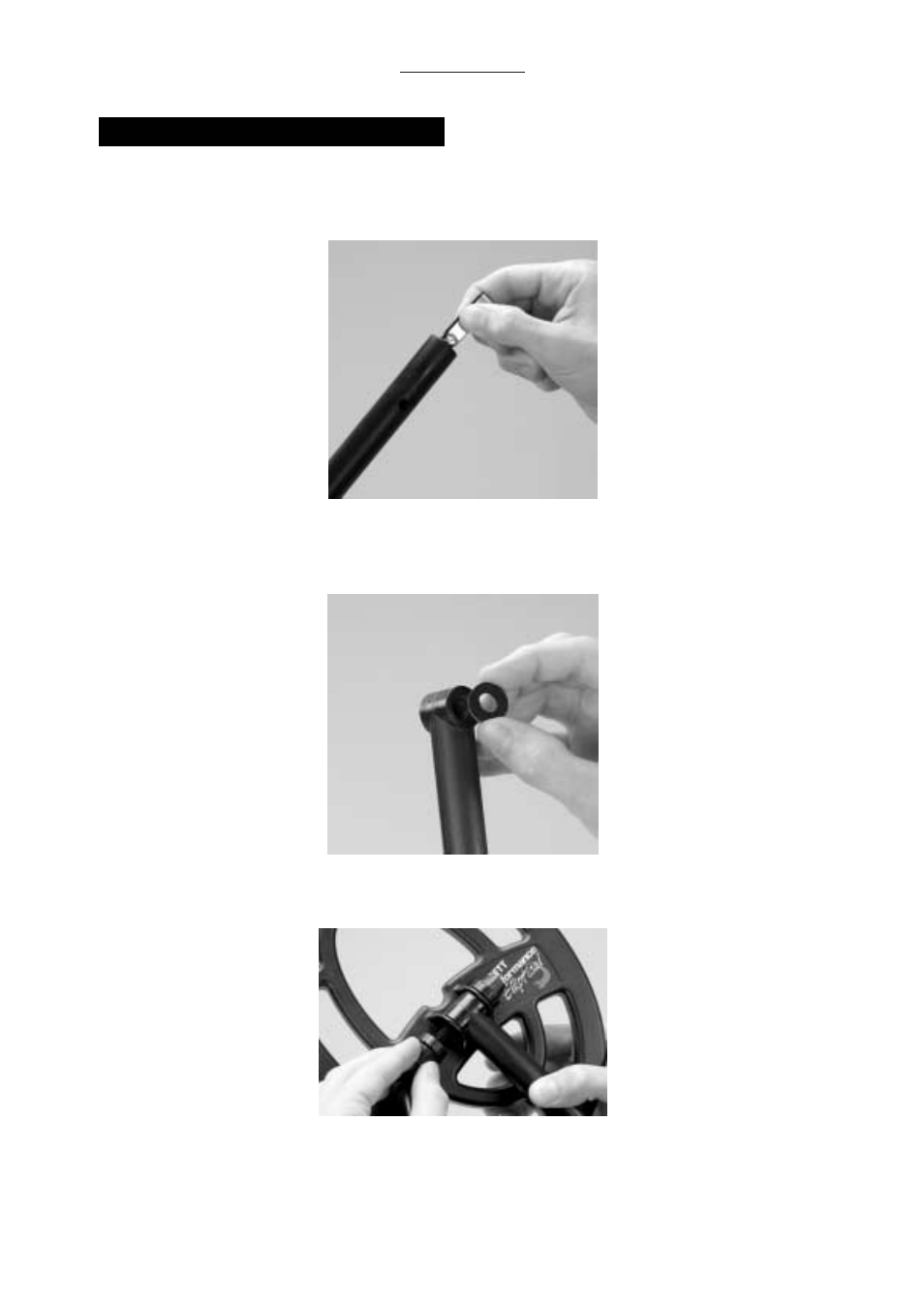

Для сборки прибора GTP 1350 не требуется инструментов. Все необходимые детали скрепляются вручную.
1. Сожмите конец пружинного держателя с колпачком-защелкой и вставьте его концом с колпачком в
черную нижнюю штангу (рисунок 1). Это позволяет регулировать общую длину штанги для удобства
работы.
Рисунок 1
2. Присоедините нижнюю штангу к поисковой катушке, вставив две шайбы в штангу (прижав к штанге) и
надев поисковую катушку на штангу (рисунки 2 и 3).
Рисунок 2
3. Вставьте болт в отверстия поисковой катушки и затяните вручную два зажимных маховичка (рисунок 3).
Рисунок 3
4. Вставьте верхнюю штангу в нижнюю штангу (рисунок 4), затем вставьте собранный таким образом узел в
корпус прибора с пультом управления GTP, нажав две кнопки и соединив штангу с узлом корпуса.
Отрегулируйте наиболее удобную длину для работы.
Сборка прибора GTP 1350
