Руководство по эксплуатации КM441 00 000 РЭ 26
РЕКОМЕНДАЦИИ РЕМОНТНЫМ СЛУЖБАМ
вилок (кронштейнов) рампы, входящие в пазы задней стенки верхней панели);
- для установки верхней панели необходимо выполнить обратные действия, при этом
при закреплении стола обязательно используйте упоры дверцы: сначала отжать
правый зажим, отпустить панель и вытащить упор, затем провести аналогичные
действия с левой стороной. Помните, что защелкивание стола простым нажатием
на переднюю часть панели может привести к сколам эмали на краях панели и на-
рушению крепления.
4. Снять ручки управления, панель управления;
5. Снять установленные сопла, для этого отверткой необходимо отсоединить метал-
лическую защелку от отбортовки гнезда держателей сопла и вывести газоподводящую
трубку вместе с соплом из гнезда, затем снять сопло с трубки газа (рис.18). Резиновые
уплотнительные кольца рекомендуется оставить на трубках.
6. Поставить новые сопла, при этом необходимо следить, чтобы они были установле-
ны в соответствии с таблицей 1 (резиновые кольца при сборке необходимо смазать
силиконовой смазкой).
■ После установки сопла его стык проверить обмыливанием на герметичность, при этом
необходимо следить, чтобы они были установлены в соответствии с таблицей 1.

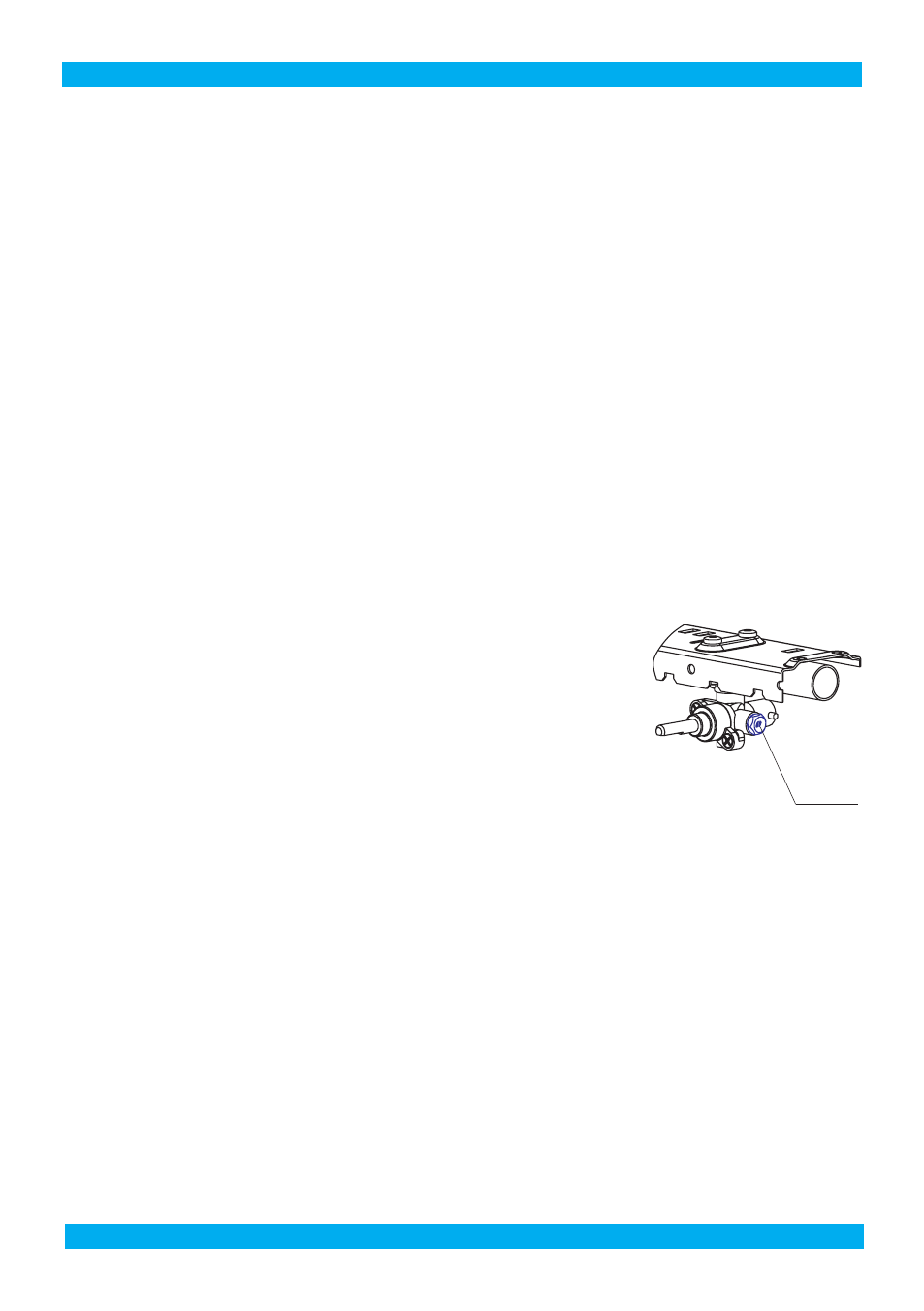

25.2. Проведение замены винтов малого пламени (ВМП) в кранах горелок стола
(рис. 19):
Для того, чтобы заменить винт малого пламени, необходимо:
- отвинтить ВМП и заменить его в соответствии с таблицей 1;
- сборка производится в обратном порядке, при этом необходимо
обеспечивать соответствующие моменты затяжки крепежных
элементов и соответствие винта малого пламени виду газа,
применяемого при эксплуатации плиты.
■ Винт малого пламени (ВМП) устанавливается с моментом
Мкр=0,4 Н·м.(0,04 кг·м).Перед установкой винта его необходимо
смазать маслом И-20А ГОСТ 20799-88. Тип винта определяется
видом газа (природный или сжиженный) по табл.1.
■ После замены ВМП его стык проверить обмыливанием на герметичность, при этом
необходимо следить, чтобы ВМП были установлены в соответствии с таблицей 1.
25.3. Настройка регулируемых ВМП горелок стола.
■ При переводе плит с природного на сжиженный газ и с одного давления на другое
для плит, оснащённых кранами c регулируемым ВМП, после замены сопла необходи-
мо отрегулировать ВМП. Регулирование расхода газа производится поворотом ВМП,
без его замены, до обеспечения устойчивого горения пламени горелки, при переводе
крана в положение «малое пламя», при этом все другие горелки должны работать в
положении «большое пламя».
■ Для кранов, у которых ВМП находится в штоке крана, регулировка осуществляется
узкой отверткой через отверстие в штоке.
25.4. Устройство безопасности
■ Устройство безопасности представляет собой систему из электромагнитного клапана
рис. 19
ВМП
