36
HV-34LH21/34LH51/34LH71/29WH21/29WH51/29WH71/29VH21 / GGT0023-001A-H / Russian
Дополнительная подготовка

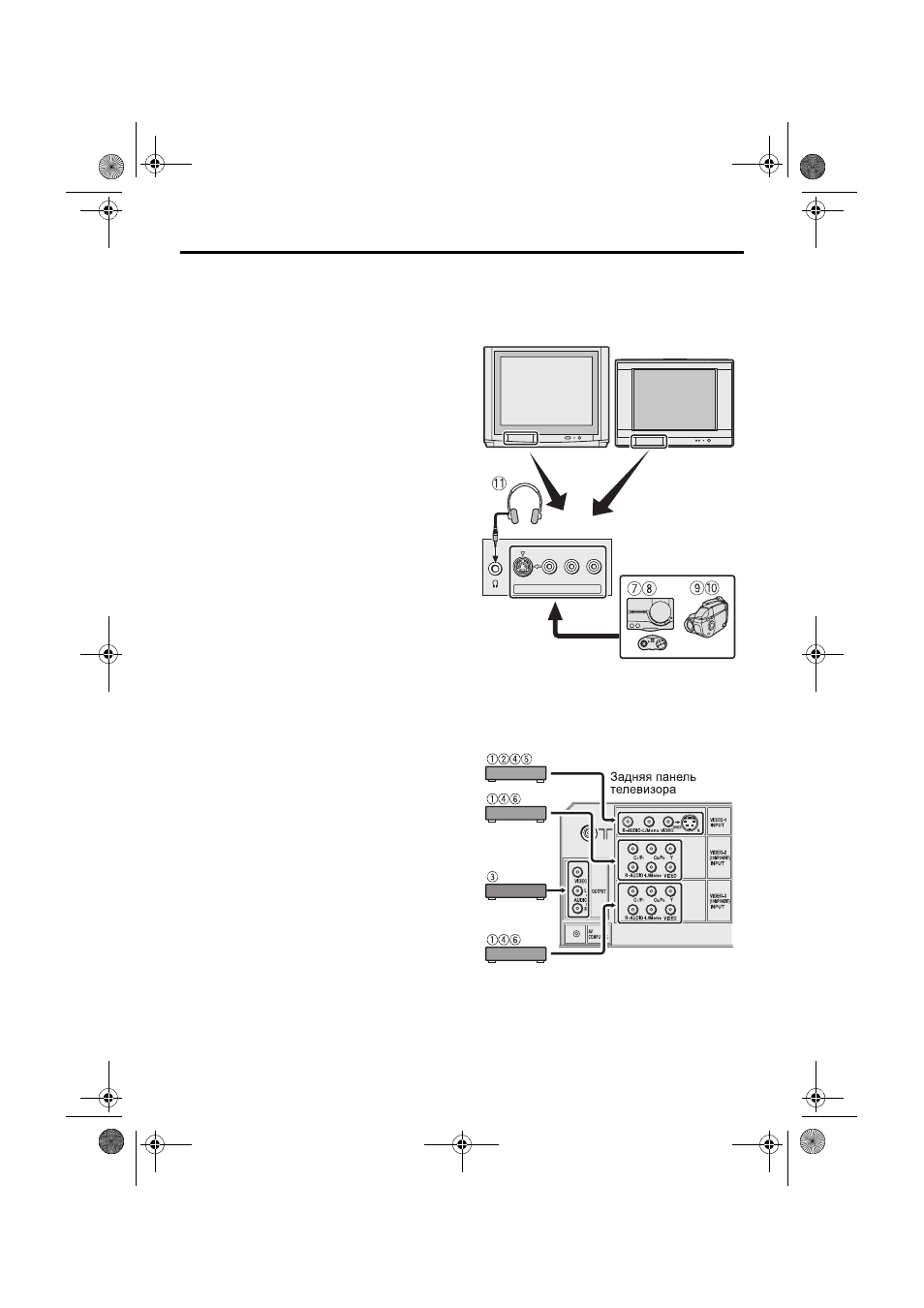

„ Подсоединение внешних
устройств
Подсоединяйте к телевизору внешние
устройства с использованием следующей
схемы подсоединения.
Перед выполнением любого
подсоединения:
• Прочтите руководство к
подсоединяемым устройствам.
Способ подсоединения зависит от
конкретных устройств и может быть
отличным от способа, показанного на
схеме. Кроме того, для обеспечения
нормальной работы может
потребоваться изменение настроек
устройства в зависимости от способа
соединения.
• Выключите все устройства, в том
числе телевизор.
• В разделе “Технические данные” на
стр. 43 содержится информация о
панелях VIDEO. В случае
подсоединения устройства, не
включенного в приведенный ниже
список, обратитесь к разделу
“Технические данные” для выбора
наиболее подходящей панели VIDEO.
• Имейте ввиду, что соединительные
кабели не входят в комплект поставки.
1 ВМ (полный сигнал)
2 ВМ (сигнал S-VIDEO; Y/C)
3 ВМ для записи (полный сигнал)
4 DVD-плеер (полный сигнал)
5 DVD-плеер (сигнал S-VIDEO; Y/C)
6 DVD-плеер (компонентные
видеосигналы; Y, Cb/Pb, Cr/Pr)
7 ТВ-игра (полный сигнал)
8 ТВ-игра (сигнал S-VIDEO; Y/C)
9 Видеокамера (полный сигнал)
0 Видеокамера (сигнал S-VIDEO; Y/C)
- Головные телефоны
HV-Z34L1
HV-Z29V1
S
IN (VIDEO-4)
V R L/MONO
OVER
(На задней панели)
