Настройка телевизора
ВНИМАНИЕ
• Перед каким-либо подсоединением
выключите всю аппаратуру, в том числе
телевизор.

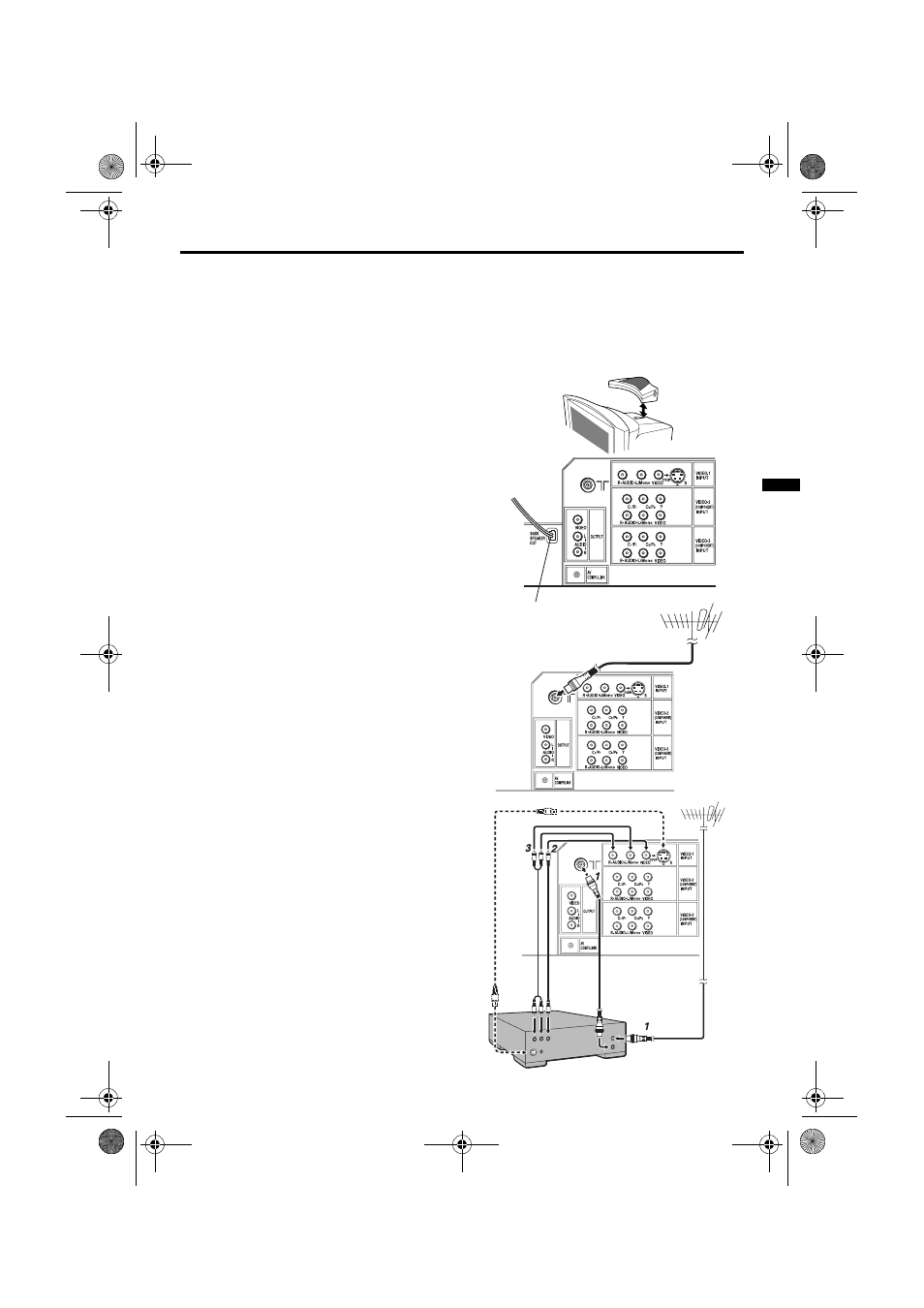

1 Подсоединение блока
низкочастотного динамика
(только для HV-Z29V1)
1 Установка блока низкочастотного
динамика
Совместите выступ на нижней стороне
низкочастотного громкоговорителя с
отверстием на верхней стороне телевизора и
вставьте разъем в гнездо низкочастотного
громкоговорителя.
2 Подсоединение прилагаемого
соединителя низкочастотного
динамика к разъему BASS SPEAKER
OUT на задней панели телевизора
При неподключенном низкочастотном
динамике полноценное воспроизведение
басов невозможно.
• Подсоедините так, чтобы рычажок
был поднят.
• Отсоединяя соединитель
низкочастотного динамика, нажмите
на рычажок.
2 Подсоединен ие антенны и ВМ
• Антенный кабель в комплект поставки
не входит. Используйте качественный
75-Ом коаксиальный кабель.
• Перед подсоединением прочтите
руководство по ВМ.
Если ВМ не подсоединяется (см. рис.A):
Подсоедините антенный кабель к гнезду
антенны телевизора.
Если ВМ подсоединяется (см. рис.B):
1 Подсоедините антенный кабель к
входному гнезду антенны ВМ и
соедините ВМ и телевизор друг с
другом с помощью другого
антенного кабеля.
2 Соедините видеокабелем гнездо
VIDEO OUT (выход VIDEO)
видеомагнитофона и гнездо VIDEO
(VIDEO) телевизора.
Для соединения ВМ с телевизором
с помощью кабеля S-VIDEO
выполните следующее:
Соедините разъем S-VIDEO OUT
видеомагнитофона и разъем S
телевизора с помощью кабеля S-VIDEO
A , а не видеокабеля.
3 Соедините гнезда AUDIO OUT (L/R
аудиовыходы) видеомагнитофона и
гнезда AUDIO (L/МОNО и R)
телевизора с помощью аудиокабеля.
• Если аудиовыход видеомагнитофона
является монофоническим, соедините
гнездо AUDIO OUT (аудиовыход)
видеомагнитофона и гнездо AUDIO
L/MONO (аудио л/моно) телевизора с
помощью аудиокабеля.
A
Рычажок
рис. A
рис. B
