AV-32/28H35SUE / LCT1381-001A-U/ Polish
Przygotowanie dodatkowe
Podłączanie urządzeń zewnętrznych

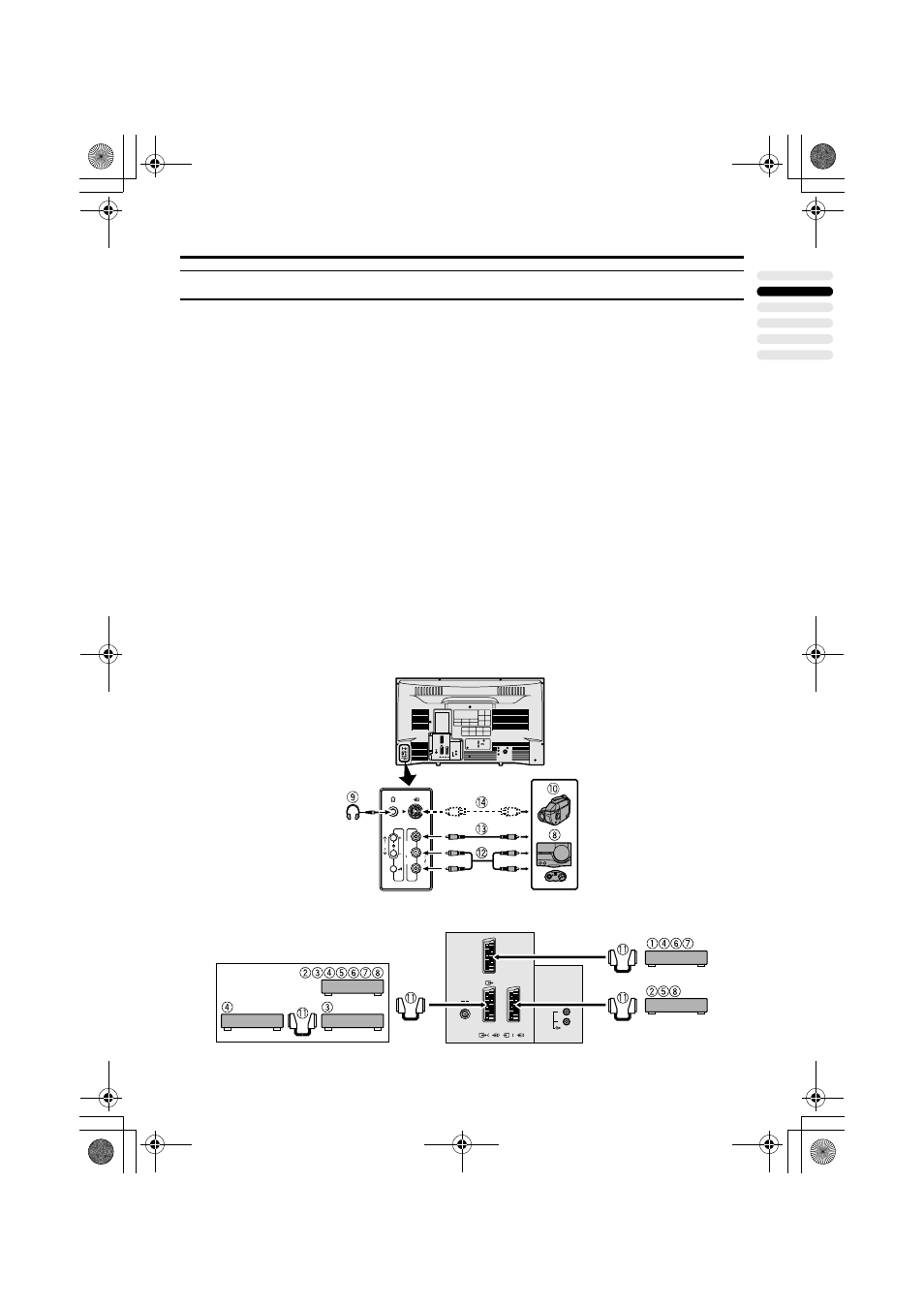

Przy podłączaniu urządzeń do telewizora
przestrzegaj poniższego schematu połączeń.
Przed podłączeniem jakiegokolwiek
urządzenia:
• Przeczytaj instrukcje obsługi urządzeń.
W przypadku niektórych urządzeń sposób
podłączania może się różnić od
przedstawionego na schemacie. Ponadto,
aby zapewnić właściwe działanie, może
być konieczne przekonfigurowanie
ustawień podłączanych urządzeń.
• Wyłącz wszystkie urządzenia łącznie
z telewizorem.
• „Dane techniczne” na str. 44 zawierają
szczegółowe informacje na temat gniazd
EXT. W razie podłączania urządzenia nie
wymienionego w poniższym schemacie
połączeń, wybierz z tabeli najbardziej
odpowiednie gniazdo EXT.
• Pamiętaj, że przewody podłączeniowe nie
wchodzą w skład zestawu.
1 Magnetowid (sygnał złożony)
2 Magnetowid (sygnał złożony/sygnał S-
VIDEO)
3 Magnetowid obsługujący funkcję T-V
LINK (sygnał złożony/sygnał S-VIDEO)
4 Dekoder
5 Odtwarzacz DVD (sygnał złożony/sygnał
S-VIDEO)
6 Odtwarzacz DVD (sygnał złożony/sygnał
RGB)
7 Gra telewizyjna (sygnał złożony/sygnał
RGB)
8 Gra telewizyjna (sygnał złożony/sygnał
S-VIDEO)
9 Słuchawki
0 Kamera wideo (sygnał złożony/sygnał S-
VIDEO)
- Przewód SCART
= Przewód audio
~ Przewód wideo
! Przewód S-VIDEO
EXT- 2 EXT- 3
S
R
AUDIO OUT
L
EXT- 1
R L
S
P E X T 4 EXT- 2 EXT- 3 S R AUDIO OUT
L
EXT- 1
R
L
S
P E
X
T
4
Tył telewizora
Tył telewizora
