Подготовка телевизора к работе
Предостережение
• Перед выполнением соединений выключите все устройства, в т.ч. телевизор.

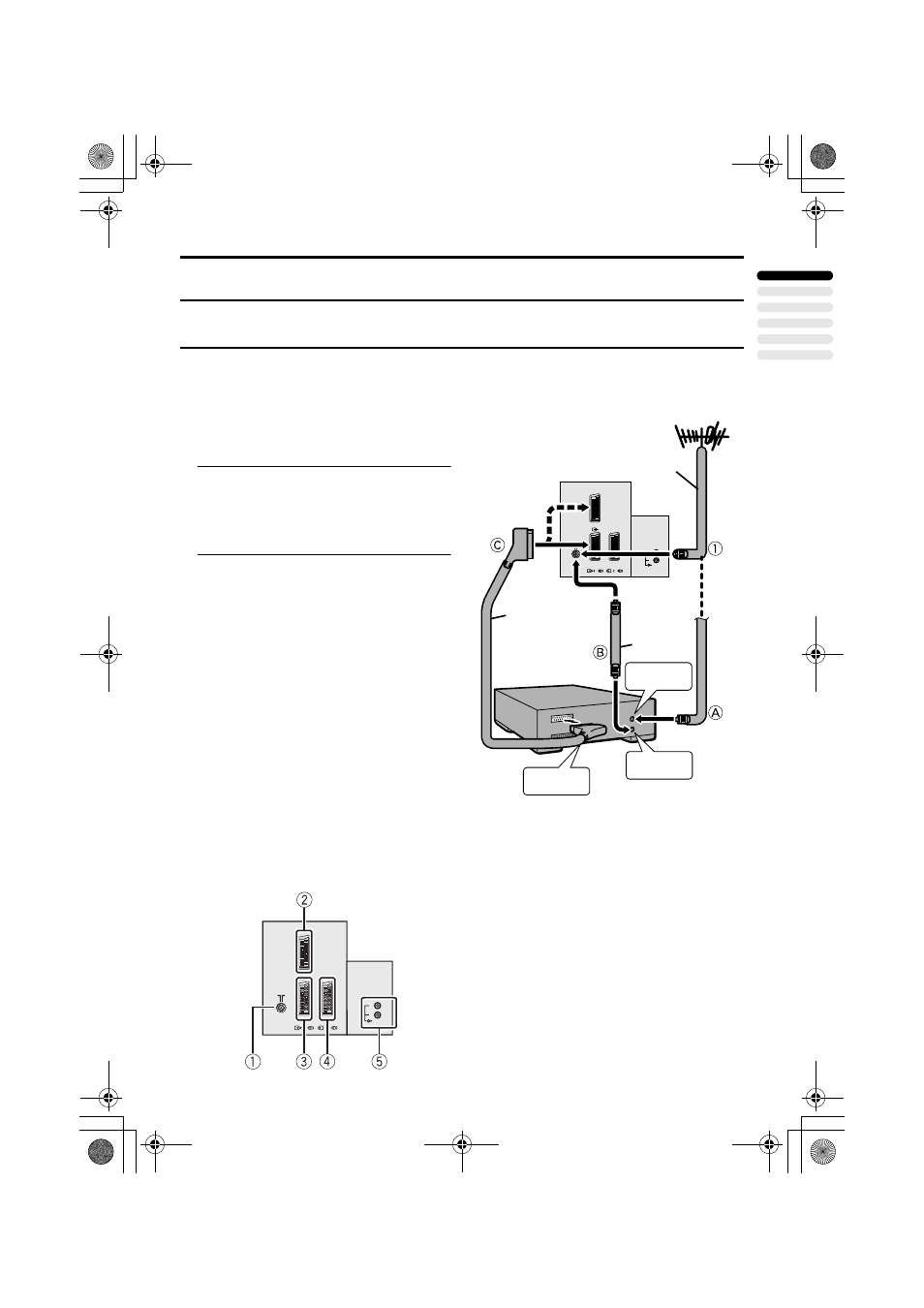

Подключение антенны и видеокассетного магнитофона
(ВКМ)
• Соединительные кабели к телевизору не прилагаются.
• Дополнительные сведения приведены в инструкциях по эксплуатации подключаемых
устройств.
При подключении ВКМ
выполните A
A
A
A
→ B
B
B
B
→ C
C
C
C
.
Если Вы не подключаете ВКМ,
выполните 1
1
1
1
.
Для использования функций T-V LINK,
ВКМ, совместимый с T-V LINK, должен
быть подключен к терминалу EXT-2 на
телевизоре. Подробная информация о
функциях T-V LINK приведена в разделе
“ФУНКЦИИ T-V LINK” на странице 6.
• Просмотр записи с видеомагнитофона
возможен без выполнения соединения
C
. Подробные сведения приводятся в
инструкции по эксплуатации
видеомагнитофона.
• Перед подключением дополнительных
внешних устройств, просим
ознакомиться с содержанием раздела
“Подключение дополнительных
устройств” на странице 37.
• Перед подсоединением акустических
колонок и усилителя, просим
ознакомиться с содержанием раздела
“Подключение акустических колонок/
усилителя” на странице 38.
• При подключении декодера к ВКМ,
совместимому с T-V LINK, установите
функцию ДЕКОДЕР (EXT-2) в
положение ВКЛ.. См. раздел
“Использование функции ДЕКОДЕР
(EXT-2)” на странице 36. В противном
случае Вы не сможете просматривать
закодированные каналы.
Задняя панель
1
Гнездо подключения антенны (3)
2
Разъем EXT-1 (3, 23, 37)
3
Разъем EXT-2 (3, 6, 23, 37)
4
Разъем EXT-3 (23, 37)
5
Разъем AUDIO OUT (38)
EXT-
2
S
EXT-
3
S
R
AUDIO OUT
L
EXT-
1
Коаксиальный
кабель 75 Ом
21-штырьковый
кабель SCART
Задняя панель
телевизора
Коаксиальный
кабель 75 Ом
Разъем
AV IN/OUT
К выводу
антенны
К вводу
антенны
ВКМ
Антенна
EXT-
2
S
EXT-
3
S
R
AUDIO OUT
L
EXT-
1
