Допълнителна подготовка
Свързване на външни устройства

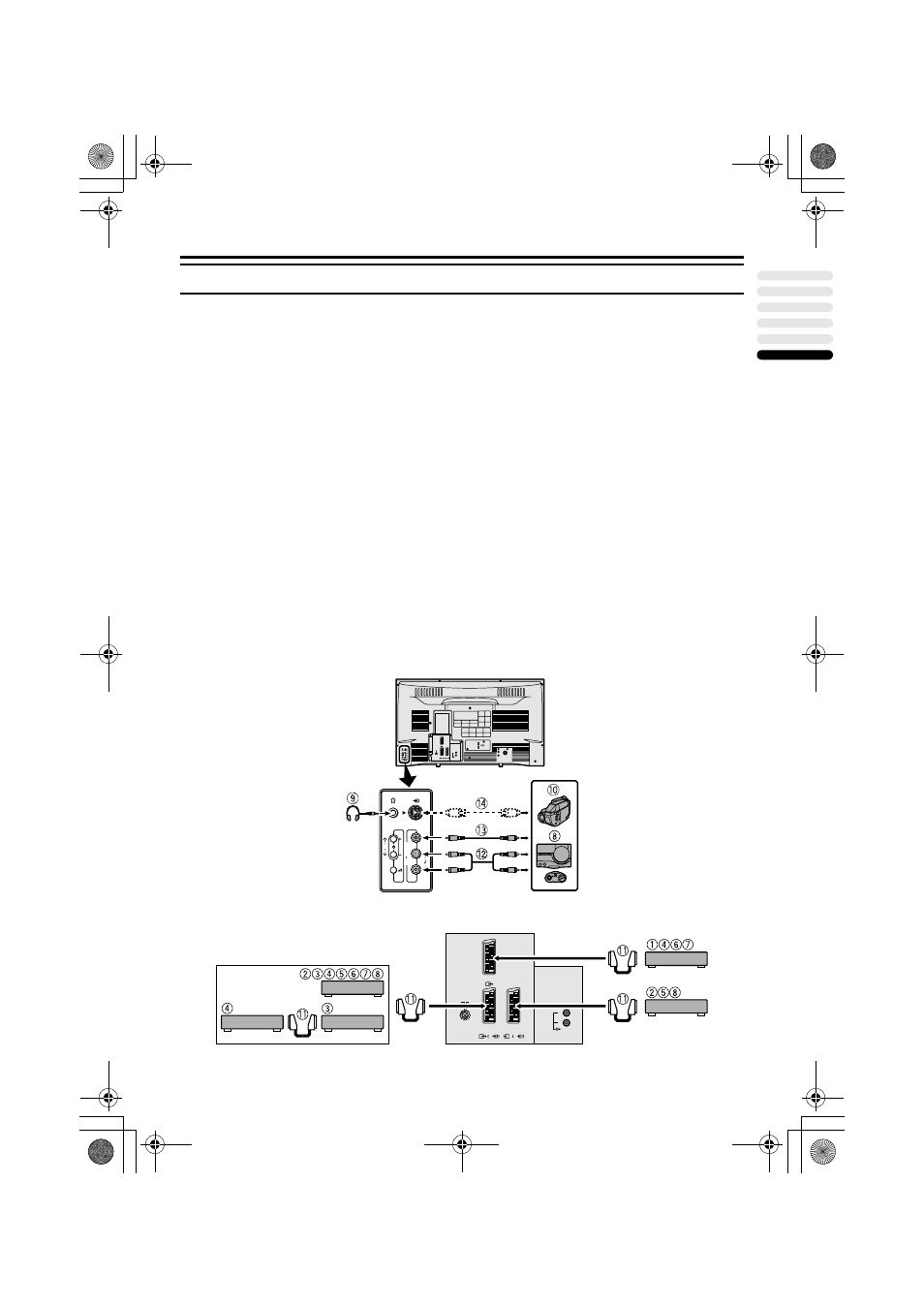

Свържете устройствата към телевизора
като обърнете внимание на следната
схема на свързване.
Преди да започнете свързването:
• Прочетете ръководство за
експлоатация на съответното
устройство. За различните устройства
начинът на свързване може да се
различава от показания на схемата.
Освен това, за осигуряване на правилна
работа настройката на устройството
може да бъде променена в зависимост
от начина на свързване.
• Изключете всички устройства,
включително телевизора.
• Разделът “Технически
характеристики” на страница 44 дава
подробна информация за входовете
EXT. Ако свързвате устройство, което
не е показано на схемата за свързване,
консултирайте се с таблицата, за да
изберете подходящ вход EXT.
• Имайте предвид, че кабелите за
свързване не се доставят с телевизора.
1
Видеокасетофон (комбиниран сигнал)
2
Видеокасетофон (комбиниран сигнал/
S-VIDEO сигнал)
3
T-V LINK съвместим видеокасетофон
(комбиниран сигнал/S-VIDEO сигнал)
4
Декодер
5
DVD плейер (комбиниран сигнал/S-
VIDEO сигнал)
6
DVD плейер (комбиниран сигнал/RGB
сигнал)
7
Телевизионна игра (комбиниран
сигнал/RGB сигнал)
8
Телевизионна игра (комбиниран
сигнал/S-VIDEO сигнал)
9
Слушалки
0
Видеокамера (комбиниран сигнал/S-
VIDEO сигнал)
-
SCART кабел
=
Аудиокабел
~
Видеокабел
!
S-VIDEO кабел
EXT-
2
EXT-
3
S
R
AUDIO OUT
L
EXT-
1
R
L
S
P
E
X
T
4
EXT-
2
EXT-
3
S
R
AUDIO OUT
L
EXT-
1
R
L
S
P
E
X
T
4
Задна страна на
телевизора
Задна страна на
телевизора
