ОРГАНЫ УПРАВЛЕНИЯ И ИХ НАЗНАЧЕНИЕ

Подробная информация о подключении компонентов
приведена в разделе “СОЕДИНЕНИЯ СИСТЕМЫ” на
стр. 6.

1

Гнезда BALANCED MIC INPUT (1/2)

Эти гнезда предназначены для подключения
микрофонов.
Это гнезда симметричного входа. Они подключаются
к одной цепи — гнездам MIC 1 и 2 на передней
панели.

2

Гнезда аудиовхода DVD

Используются для подключения выходных гнезд
устройства KARAOKE или DVD-проигрывателя.

3

Гнезда аудиовхода AUX *

Используются для подключения выходных гнезд
кассетного проигрывателя (TAPE), видеомагнитофона
(VCR) и т. д.

4

Гнезда аудиовхода TAPE

Используются для подключения выходных гнезд
кассетного проигрывателя (TAPE), видеомагнитофона
(VCR) и т. д.

5

Гнезда аудиовыхода TAPE

Используются для подключения входных гнезд
кассетного проигрывателя (TAPE), видеомагнитофона
(VCR) и т. д.

6

Гнезда аудиовхода BGM

Используется для подключения выходных гнезд
компонента-источника фоновой музыки.

7

Гнездо SUBWOOFER без фильтра низких
частот

Используются для подключения входного гнезда

сабвуфера с фильтром низких частот. C помощью

этого гнезда напрямую выводится монофонический

сигнал.
8

Гнездо SUBWOOFER с фильтром низких частот

Используется для подключения входного гнезда

сабвуфера.

9

Гнезда PRE OUT

Используется для подключения входных гнезд
усилителя мощности.

0

IMPEDANCE SELECTOR*

См. раздел “IMPEDANCE SELECTOR” на стр. 7.

A

Гнездо REMOTE

Используется для подключения внешнего пульта ДУ.
См. раздел “Подключение внешнего пульта ДУ” на
стр. 8.

B

Гнезда VIDEO INPUT

Используется для подключения входного гнезда
видеовыхода DVD, AUX* или видеопроигрывателя/
видеокамеры и т.д.

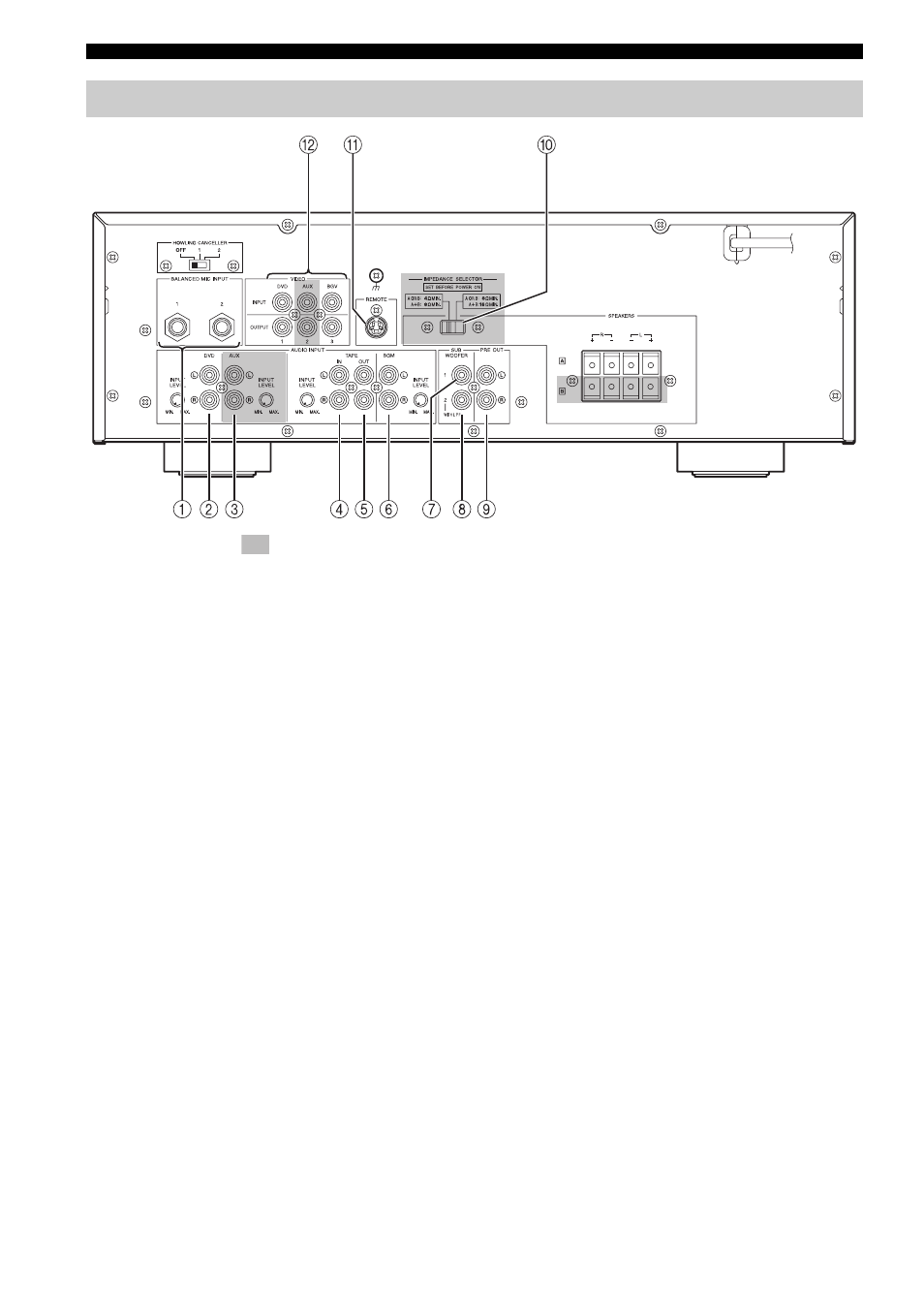

Задняя панель

Затемненная часть (

) относится только к модели KMA-1080.

* Только для

KMA-1080
